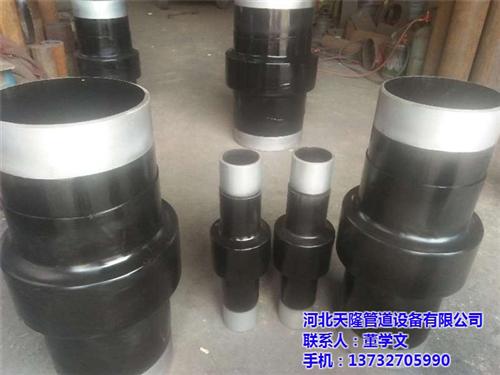

{精}从结构上来说，我公司的整体式绝缘接头内部型式与意大利NUOVA GIUNGAS公司的产品型式比较接近。在相同压力等级下，相同公称直径的产品的主要优点就是结构简单紧凑、尺寸小、重量轻。
{精}该整体式绝缘接头由上、下导管组件、套筒、绝缘垫片、密封垫及绝缘套组成。在上图中，上、下导管1和2两端面将绝缘垫片5、密封垫6压紧。两导管端面对绝缘密封件的夹紧力，来源于套筒7被强压收口时产生的塑性变形力。绝缘套8在结构中的作用不仅是将套筒7与下导管2隔离、绝缘，而且将套筒7收口时的支承力传递给下导管，从而使得刚性见受力，塑性件受力情况得到改善。套筒7收口过程中迫使上导管向下移动，从而使得上、下导管两端面将绝缘垫片及密封垫压紧，保证上、下导管对接面间的绝缘、密封性能。收口后，套筒与上导管焊成一体，使其有较高的承载能力。{长}
{精}生产厂家在排查时发现，大部分的故障产生都是由于产品的密封系统遭到了损坏。而造成绝缘接头密封失效的原因包括密封材料在寿命期内化学老化严重失去应有的弹性， 在密封接合面出现泄漏；{长}
管内压力变化引起密封材料物理运动， 导致磨损严重， 无法保证密封面有效贴合；组装时如果密封圈不能保持均衡的受力， 发生扭转变形， 变形部位在寿命期内提前失效；管线运行时外力或温度变化产生的应力集中， 绝缘接头的变形超出其承受力， 进而发生泄漏。{长}
绝缘接头施工方便，可靠性好。绝缘法兰不宜埋地安装，否则还要做整体绝缘防腐。绝缘接头已逐步取代绝缘法兰。绝缘法兰的绝缘垫片及高强度绝缘套垫的电绝缘性能进行绝缘法兰两边的电绝缘进行工作的。绝缘法兰在进行了阴极保护的输配管网的楼幢阀处及需进行电位分片隔离的埋地管阀井中使用。进行埋地输配管网的分片隔离可以较清楚地掌握各片管网的阴极保护情况；对阴极保护分片进行评价，针对不同的阴极保护情况进行处理；{长}
{精}当相邻片的保护电位相同且达到保护电位要求时，可用跨条将绝缘法兰两边连通进行统一保护；当相邻片的保护电位相差较大时且有达不到保护电位要求的片时，可将达不到保护电位要求的片进行特殊处理直至符合要求为止，以后再连片运行。可曲挠绝缘接头使用在水泵进出口时，应位于近水泵一侧，与水泵之间应安装金属变径接头，且安装在变径的大口径处。{长}
