施工工艺

1、机头选型：

根据地质报告，并结合本公司的施工经验，顶管机头决定采用气压平衡网格（水冲）式机头进行施工。该机头在顶进过程中，通过气压平衡正面土压稳定机头，减少外部土体对周围地面的影响。

2、顶进设备及顶进工艺

（1）主顶：

采用4台200吨/台千斤顶作为主顶，千斤顶行程为1.4米。千斤顶动力由油泵提供。千斤顶后端用道木和分压环将反力均匀作用于工作井，前端顶进分压环，顶铁将顶力传至管节。分压环制作具有足够的刚性，与管端面接触相对平整，无变形。

（2）中继间：

在长距离顶进过程中，当顶进阻力超过容许总顶力时，无法一次达到顶进距离时，须设置中继间分段接力顶进。本顶管工程在顶进长度超过100米时，考虑在机头后设置一只中继间，并采用触变泥浆注浆工艺。

中继间由前壳体、千斤顶及后壳体组成。前壳体与前接管连接，后壳体与后接管连接，前后壳体间为承插式连接，两者间依靠橡胶止水带密封，防止管道外水土和浆液倒流入管道内。

每只中继间安装10个、每个顶力为30吨的千斤顶，千斤顶沿圆周均匀布置。千斤顶的行程为28厘米，用扁铁制成的紧固件将其固定在前壳体上。钢壳体结构进行精加工，保证其在使用过程中不发生变形。中继间壳体外径与管节外径相同，可减少土体扰动、地面沉降和顶进阻力。

当管道顶通以后，拆除千斤顶及各种辅件，外壳与管节内壁之间的间隙用细石混凝土填充。

（3）接口：

管节接口主要由外套环（钢套环）橡胶止水带和软土衬垫组成。钢套环在加工处至现场运输吊装过程中不能变形，接口不损坏，以确保管节在对接过程中，橡胶带不移位、不翻转，确保管节的密封性。同时，钢环套在进场前还必须做好防腐处理。

橡胶止水带应保持清洁、无油污，并存放在阴暗处，防止老化。施工中，将橡胶止水带用强力胶水粘贴于混凝土管口凹槽处，并粘贴牢固，在管节对接前涂无腐蚀性润滑油以减少摩阻，防止止水带翻转、移位和断裂。

软木衬垫采用多层胶合板（厚度1cm左右），将其夹于前后管节钢套环间，以均匀管节间的相互作用力，减少接口损坏。管道顶通后，管道须作内接口处理，将管节间的胶合板凿至同样深度（深度2～3cm即可），并用沥青弹性嵌缝膏或水泥砂浆抹平。

（4）注浆工艺：

在长距离（大于100米）管道顶进过程中，必须采用注浆工艺，利用触变泥浆套减少顶进过程中管壁与土体之间的磨擦力，并填充流失的土体，减少土体变形、沉降和隔水。

触变泥浆由膨润土和水搅拌而成，配合比为1：8。触变泥浆经搅拌后存入储浆箱，通过注浆机经管道输送至混凝土管注浆孔，注入土体形成泥浆套。

MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0水平定向钻机工作原理介绍

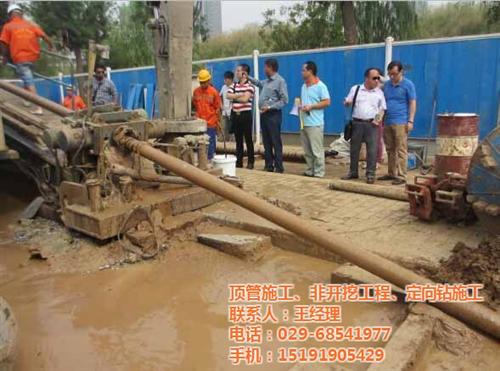

一、非开挖技术简介非开技术是指利用少开挖或不开挖的方法对地下管线、管道进行铺设、维修、更换或者 探测的一门施工技术。非开挖施工应用了定向钻进技术的原理，极大地降低了地下管线施工对交通、环境、基础设施、居民生活工作等造成的影响，成为现代城市技 术设施施工、建设、管理的一个重要组成部分。非开挖施工开始于1896年的美国，兴起于上世纪80年代发达国家并形成产业，我国于1953年在北京应 用非开挖技术施工，上世纪90年代开始起步，近年来发展迅速。目前在石油天然气、城市给排水、煤气供应、电力、通讯、供热等管道铺设与维护领域得到了广泛 应用。

二、非开挖水平顶钻机的工作原理和施工程序主要分为下面三个步骤：

1、钻头、钻杆钻进固定设备后，按照设定的角度，在 动力头的作用下，钻头带动钻杆旋转前进，并在导向仪的控制下，按照施工要求的深度和长度进行钻进，穿过地面障碍物后，穿出地面。在钻进的过程中，为防止钻 杆被土层夹紧、抱死，需要由泥浆泵通过钻杆、钻头打出膨化水泥或泥浆，同时也起到固化通道，防止管道塌陷的作用。

2、回扩头回扩在钻头带着钻杆穿出地面后，卸掉钻头，将回扩头于钻杆安装固定，动力头回拖，钻杆带着回扩头反向回拖，扩大管道直径尺寸。

3、管道回拖在回扩头回拖的同时，将管道固定在回扩头后，动力头拖动钻杆，带着回扩头和管道同时进行反向回拖运动，直至将管道拖出地面，完成管道铺设施工。

MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0发展过程

世界上个有据可查的关于顶管技术的记录是在1892年，最初的顶管施工作业是在1896～1900年间由美国北太平洋铁 路公 司(Northern Pacific Railroad Company)完成。我国顶管施工技术 起步较晚，自从1954年(也有认为是1953年的，无确切记载)在北京进行的例顶管施工以来，我国从国外引进顶管技术已经正好半个世纪了，早期发展 较慢，是以人工手掘式为主，设备非常简陋，也无专门的从业人员，直至 1964年前后上海使用机械式顶管，上海的一些单位并进行了大口径机械式顶管的各种试验和相关的一些理论研究。当时，口径在2m的钢筋混凝土管的一次 推进距离可达 120m，同时也开始利用中继间的相关技术。在此以后，又进行了多种口径、不同形式的机械顶管试验，其中土压式居多。由于当时的顶管掘进机的设计还停留在 比较原始的阶段，既没有完整的设计施工理论和工艺作指导，也不考虑具体的地层条件，所以当时的顶管掘进机还不够完善。土压式顶管机当时分为上部出土和下部 出土两种，但都没有引入土压力的概念。其中，也搞了一些水冲顶管的试验 。 1967年前后，上海已研制成功人不必进入管子的小口径遥控土压式机械顶管机，口径有700mm-1050mm多种规格。在他们的施工实例中，有穿过铁 路、公路的，也有在一般道路下施工的。这些掘进机，全部是全断面切削，采用皮带输送机出土。同时，已采用了液压纠偏系统，并且纠偏油缸伸出的长度已用数字 显示。1978年前后，上海又研制成功适用于软粘土和淤泥质粘

土的挤压法顶管，这种方法要求的覆土厚度较大(大于2倍的管外径)，但施工效 率比普通手掘式顶管提高1倍以上。上世纪80年代以来发展更为迅速，顶管施工技术无论在理论上，还是在施工工艺方面，都有了长足的发 展。1984年前后，我国的北京、上海、南京等地先后开始引进国外先进的机械式顶管设备，使我国的顶管技术上了一个新台阶。尤其是在上海市政公司引进了日 本伊势机(ISEKI)公司的800mm 直径的Telemale顶管掘进机之后，国外的顶管理论、施工技术和管理经验也进入中国，如土压平衡理论、泥水平顶管的各种试验和相关的一些理论研究。当 时，口径在2m的钢筋混凝土管的一次推进距离可达120m，后在1988和1992年研制成功我国台多刀盘土压平衡掘进机(DN2720mm)和 台加泥式土压平衡式掘进机(DN1440mm)，均取得了较令人满意的效果。与此同时，对顶管技术的理论研究的关注逐年增强，开始出现了比较专业的技术人 员，90年代后，以当时的顶管掘进机还不够完善。2000年后，同济大学等高校对顶管技术方面进行了不少专项课题研究，也取到了不少成果。在1998年， 中国非开挖技术协会成立，标志着我国的顶管行业开始进入规范化发展。2002年中国非开挖技术协会批准成立北京、上海、广州和武汉四个非开挖技术研究中 心，非开挖管线技术列入科技的研究进一步深入。
