{精}连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘 RTJ高压法兰,也是属于法兰连接。法兰连接是管道施工的重要连接方式。法兰连接使用方便,能够承受较大的压力。 {长}

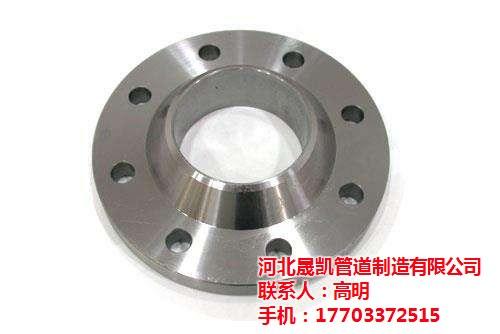

{精}在工业管道中,法兰连接的使用十分广泛。在家庭内,管道直径小,而且是低压,看不见法兰连接。如果在一个锅炉房或者生产现场带颈对焊法兰,到处都是法兰连接的管道和器材。{长}
非标{精}是一种更利于高压、高温、高腐蚀等工况恶劣情况下管道连接的新型高压法兰。传统法兰是靠密封垫塑性变形以达到密封的作用,均属软密封,而非标法兰的核心是独有的新式密封,即依靠密封环的密封唇(T形臂)的弹性变形形成密封,属于硬密封。利用套节、卡套、密封环的筋骨组合,形成了一个强大的刚性体,使连接部位的强度远远大于管道母材自身强度。在受压时,筋和唇分别起强度和密封的作用,既能自紧密封①,又能加固管道,极大的加强了连接部位的整体强度,在此领域,是一个划时代的进步。{长}
要素:
1、金属密封环:密封环是高压自紧法兰的核心部位,其横截面近似于“T”形。法兰组装好后,密封环的筋被两套节HUB端面所夹持与母管形成整体,极大程度地提高了连接部位的强度;“T”形截面的两臂即密封唇,与套节的内部锥面生成了一个密封区域,在外力作用下(屈服极限范围内),自由延伸,形成密封。
2、套节:两个套节HUB被卡套卡紧后,压在密封环的筋上,而密封唇偏离套节的内部密封表面,这种偏离弹性地把套节内部密封面的负载回到密封环的唇部,形成一个自我增强型弹性密封。
3、卡套:卡套安装时可360°方向自由调整,方便安装。
4、四套球型螺栓:一般地,每套非标法兰仅需四套切向高压球形螺栓完成整体坚固。{长}
非标{精}相对于国标或者一些国外标准的一种法兰,由于在一些特殊的场合标准的法兰不能满足使用的要求,所以就需要对一些标准的法兰进行改造改进,非标法兰就产生了,而在非标法兰设计的时候也是有要求的。
从设计角度来说,把螺栓法兰连接作为一个系统来考虑,并且把泄漏作为设计准则,应该是合理的,但多年来的设计研究表明,由于垫片性能异常复杂,目前这方面的经验还不足,所以现在法兰设计仍然基础上从强度考虑,即以控制法兰中的应力最为设计一句。{长}
{精}从设计角度,法兰可以分为三种:
一是松式法兰即法兰不直接固定在壳体上或者虽固定但不能保证法兰于壳体作为一个整体承受螺栓载荷的结构。
二是整体法兰,即法兰于壳体锻造或者铸造成一体,或者使用焊接法兰于壳体成为一体。
三是任意法兰,从结构上看,这中法兰于壳体连成一体,刚性比整体法兰差。
无论何种法兰,它的设计强度计算方法都可以包括两个基本问题:一是法兰连接结构中的各部位必须有足够的强度。二是连接本身必须保证密封。{长}
