水平定向钻施工的缺点 1．由于水平定向钻施工是一项新的生产工艺技术，目前我国尚无统一的技术标准和

施工验收规范，造成对工程设计、施工质量的把控没有官方依据。一旦发生质量事故，对责任方的认定也造成一定难度。 2．由于采用定向扩孔拖拉，施工结束时，管材与回扩孔之间的空隙处理，不能像开槽敷设施工那样进行回填夯实。因此，对管材沉降要求比较高的工程在实际使用中存在着一定的风险。

（三）水平定向钻施工的适用范围  水平定向钻适用于城市道路、公路、铁路、河流及其它不宜在大开挖施工地段的管道穿越工程。可敷设天然气、热力、自来水、雨污水、电力、电信、有线电视、网络等各类地下管线，管材主要可分为钢管、PE管、铝塑管、铜塑管、电缆、光缆等。

MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0先进的非开挖铺管技术具有不影响企业光荣而神圣的历史使命。随着我国城镇建设的高速推进,我国城市管网建设及旧城区管网改造工程大幅度增加,非开挖 技术作为一种绿色建筑技术,限度地使施工活动减少对环境负面影响,有效的实现四节一环保(节能、节地、节水、节材和环境保护)。非开挖技术在推广绿色 环保施工的大环境下,由北京、上海、广州、深圳等城市迅速向内地大、中城市辐射。 非开挖铺管技术,是利用岩土钻掘手段,在地表不开挖的情况下,铺设、修复和更换各种地下管线的施工技术。

其主要的施工方法包括以下四种:

1、水平导向钻进法。它是一种无需建造工作井,就能够快速铺装地下管线的钻进方法。主要特点是,可根据预先设计的铺管路线,驱动装有楔形钻头的钻杆从地面 钻入,钻进过程受三维控制,通过钻杆和一个特殊设计的楔形钻头按设计好的三维线形旋转钻进。当需要改变钻进方向时,只需要暂停钻杆的旋转并将钻头的楔形固 定在相应的位置上推进即可,按照设计的轨迹绕过地下障碍抵达目的地。然后,卸下钻头换装适当尺寸和特殊类型的回程扩孔器,使之能够在拉回钻杆的同时将钻孔 扩大至所需直径,并将需要铺装的管线同时返程拖回钻孔入口处。水平导向钻进法根据土质条件的不同一次钻进的距离可达100～600m不等,能够铺装管线的 直径可达1m左右。适用于铺装PVC管、PE管、HDPE管、钢管、电缆、光缆等各种不同材质的工程管线。目前,这种方法已广泛用于通讯、电力、化 工、燃气、石油、给、排水以及交通、市政等不同行业和部门的地下管线安装工程。

2、锤管法。它是利用气动穿梭矛在钢管(空心套管)的后面,将钢管顶进至终点来完成铺管任务的方法。这种方法需要在进口和出口各挖一个工作坑。在进口坑 内,用一个特殊的管夹将穿梭矛置于钢管后部,靠压缩空气通过气动矛推动钢管,无需设置后座。当节钢套筒全部进入地层后,拆除管夹,将第二节钢管焊接就 位。继续上述过程,直至全部钢管安装完为止。当钢管抵达出口坑后,用强大的空气压力推动管中的泥土一次性排出。此方法通常使用各种型号的穿梭矛,适宜于铺 设各种孔径和长度距离的钢管或铸铁管。由于此法对土层扰动极少,特别适合于运输繁忙的铁路、公路、机场等地铺设管道,实现“零沉降、零开挖、不限速”施 工。同时由于避免了钻进法扰动土堤,造成漏水管涌等严重后果(2005年5月浏阳河大堤发生钻孔形成管涌,淹没农田,动用了数千名武警抢险的特大事故), 所以此法在水利工程穿越河堤、水库大坝中发挥独特优势。

3、拉管法。是用气动穿梭矛从一个较小的进口坑钻进,在压缩空气不断推进下,穿越 地层,牵引紧锁在穿梭矛尾 部的新管到达终点。若铺设的管线口径较小,距离不太长,穿越处为碎石、沙土或松土等易于塌陷的地质时,或者要安装的是PE管、PVC管、热塑胶管,使用此 法最为有效。

4、胀管法。它主要用来更换、修复和扩大城市各种地下旧有管线。 随着我国全面建设小康社会步伐的加快,城市建设规模逐渐扩大,许多始建于上世纪七八十年代甚至更早的供水、排水、天然气等管道锈蚀破损严重,况且旧管道尺 寸是按当时需求而设计的,都在超期服役,远远不能满足目前城市逐年开发增长扩大容量的需求,需要及时更换和扩孔。如果采用传统开挖方式进行管道的更换、扩 孔,不但工期长,造价昂贵,更主要对市政、商业、交通以及城市居民生活造成极大干扰和影响。而如果采用一般的非开挖工艺重新铺设管线,则由于近年来各种新 铺地下管线迅速增加,各种管线纵横交错,再插新管恐怕十分困难,而且风险太大。因此,利用先进的胀管技术在原有管线路径不变的情况下进行地下管线的更换、 扩孔,已经成为当今城市管线建设的必要手段。

甘肃西和县一钻400米岩石山体引水管道穿越圆满竣工！-陕西华伟建设

近日，陕西华伟传来好消息，该企业非开挖工程甘肃西和县一钻400米岩石山体引水管道穿越圆满竣工！该非开挖工程项目的出色完成，标志着华伟企业在岩石管道穿越上又有了新的突破。

   项目简介：本次项目施工的地点西和县隶属于甘肃省陇南市，因古西和州而得县名。西和县素有“宝贝的复新地带”之称。先后年被评为“中国半夏之乡”和“中国乞巧文化之乡”。在陕西华伟的技术工程师和工人们夜以继日的努力下，终于将400米岩石山体的引水管道穿越完成，给西和县人民的引水工程作出了巨大贡献。本项目比预期工期提前2天竣工，体现了陕西华伟施工的迅速、高效以及优质的服务质量。

   在管道施工过程中,当遇到公路、铁路、河流、建筑物等地上障碍物时,采用传统的明开挖工艺无法施工,采用顶管、沉管等施工工艺造价较高,工期较长。采用非开挖定向穿越—拉管施工,即经济又能大大缩短施工周期。本次400米岩石山体引水穿越施工流程：1测量放线→2设备搬迁、进场布置→3系统安装、调试→4磁方位测量→5试钻→6 钻导向孔→7五级预扩孔+清孔→ 8 管道回拖→9设备撤场、竣工整理。

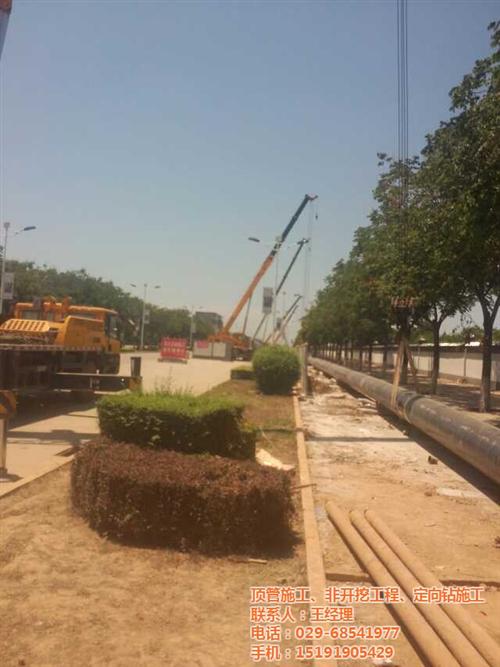

   工程图片：
