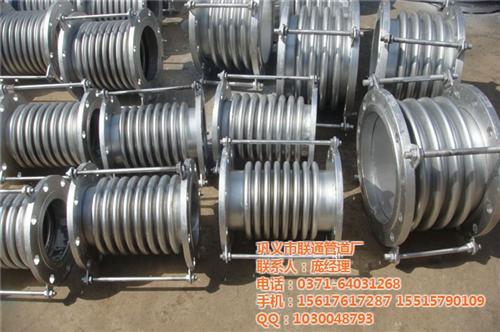

轴向型波纹补偿器
1.普通轴向型是最基本的轴向膨胀节结构。支撑螺母和预拉杆的作用是支撑膨胀节达到醉大定拉伸长度和到现在安装时调整安装长度。
如果补偿量较大，可用两节，甚至三节波纹管。使用多节时，要增加抗失稳的导向限位杆。
2.抗弯型波纹补偿器增加了外抗弯套筒，使整体具有抗弯能力。
3.外压型波纹补偿器的结构使波纹管外部受压，内部通大气，它的特点是：（1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量；（2）波纹内不含杂物污物及水，停汽时冷凝水不存波纹内可以排污阀排掉，不怕冷冻；（3）结构稍改进也具有抗弯能力。
补偿器管道的走向设计就是确定管道以怎样的一个空间。路径和形状把相关的设备连起来。良好的管道走向应规则整齐，建设费用醉低，运行起来安全可靠。 具体设计过程中应考虑下面一些原则：管道的走向应满足工艺要求，距离醉短，不妨碍操作和检查，不妨碍设备的检修，能够排凝排气，支架容易没置，热胀补偿容易进行等；多根管道在一起时应排列整齐，交错层次分明，并尽可能共用支承；并排的法兰和阀门应相互错开以便于操作，并减少间距以节省占用空间；操作点应集中设置；多路管道补偿器的布置应对称，不能使各路介质相互干扰或发生偏流等。
波纹补偿器的类型：
波纹管配备的相应的构件，形成具有各种不同补偿功能的波纹膨胀节。
按补偿形式分为轴向型、横向型、角向型和压力平衡型。
1.轴向型 普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。
2.横向型 单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。
3.角向型 单向角向型、万向角向型
以上是基本分类，每类都有具备共同的功能。
