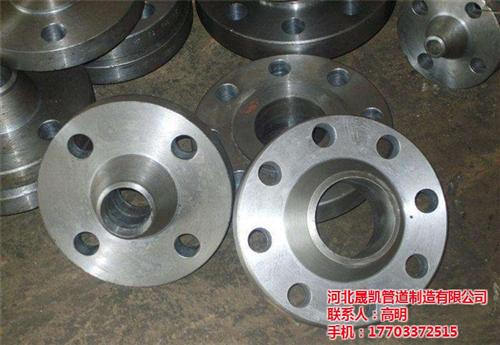

{精}提高了法兰强度,改善了法兰的承载力度,所以目前较多的应用于更高压力的管道上。带颈平焊法兰内孔加工了比管子外径略大一点的一个凹台,管子插在里面焊的,带颈平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。所以带颈平焊法兰一般用于低、中压管道,是比较好焊接的一种,因为管子和法兰好对垂直,管子不会斜。{长}
{精}通常称为“高枢纽”法兰,其目的是转移压力的管道,从而减少在法兰基高应力集中。带颈对焊法兰是对焊法兰是管件的一种,是指带颈的并有圆管过渡的并与管子对焊连接的法兰。带颈对焊法兰的内部和外部提供足够的强度,防止泄漏。{长}
非标{精}是一种更利于高压、高温、高腐蚀等工况恶劣情况下管道连接的新型高压法兰。传统法兰是靠密封垫塑性变形以达到密封的作用,均属软密封,而非标法兰的核心是独有的新式密封,即依靠密封环的密封唇(T形臂)的弹性变形形成密封,属于硬密封。利用套节、卡套、密封环的筋骨组合,形成了一个强大的刚性体,使连接部位的强度远远大于管道母材自身强度。在受压时,筋和唇分别起强度和密封的作用,既能自紧密封①,又能加固管道,极大的加强了连接部位的整体强度,在此领域,是一个划时代的进步。{长}
要素:
1、金属密封环:密封环是高压自紧法兰的核心部位,其横截面近似于“T”形。法兰组装好后,密封环的筋被两套节HUB端面所夹持与母管形成整体,极大程度地提高了连接部位的强度;“T”形截面的两臂即密封唇,与套节的内部锥面生成了一个密封区域,在外力作用下(屈服极限范围内),自由延伸,形成密封。
2、套节:两个套节HUB被卡套卡紧后,压在密封环的筋上,而密封唇偏离套节的内部密封表面,这种偏离弹性地把套节内部密封面的负载回到密封环的唇部,形成一个自我增强型弹性密封。
3、卡套:卡套安装时可360°方向自由调整,方便安装。
4、四套球型螺栓:一般地,每套非标法兰仅需四套切向高压球形螺栓完成整体坚固。{长}
非标{精}加工所用钢材,钢板材料、大小、厚度必须与图纸相符;每个非标件的整体重量与图纸基本相符,误差不得超过±5%,不能低于重量要求。{长}
非标法兰的加工技术要求如下:
1、焊缝的设置应避开应力集中区,以便于焊接和热处理。
2、不宜在焊缝及其边缘上开孔。
3、相邻两纵向焊缝间的距离应大于壁厚的3倍,且不应小于100mm;同一 筒节上两相邻纵缝间的距离不应小于200mm。
4、焊接材料应按施工图纸的要求选用,应符合现行国家标准。焊接材料应密封贮存,防止受潮变质,库房内温度不应该低于5℃,相对湿度不大于70%。{长}
