潜江静态破碎剂型号
宇鸿牌无声膨胀剂的破碎机理
1、宇鸿牌无声膨胀剂进行破碎的机理与zhayao破碎机理不同，它主要是靠破碎剂在被破碎体内发生缓慢的化学反应和物理变化而使晶粒变形、温度升高、体积膨胀，以致逐渐增大对孔壁的静膨胀压力作用，使介质产生龟裂而解体，静态膨胀破碎法也称静力破裂和静态破碎技术。

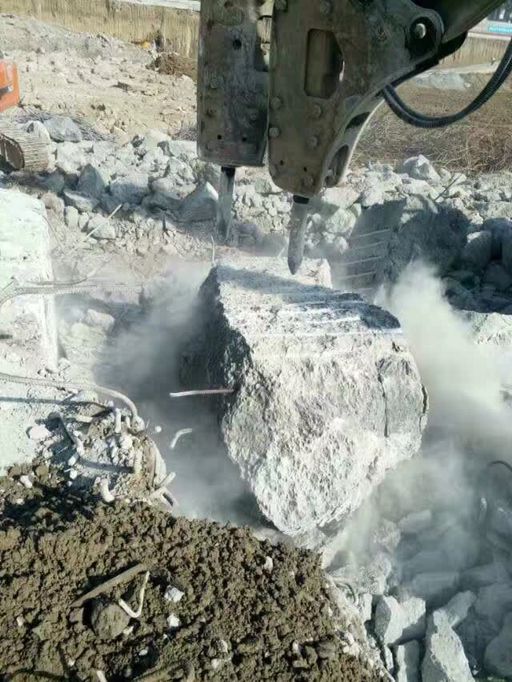

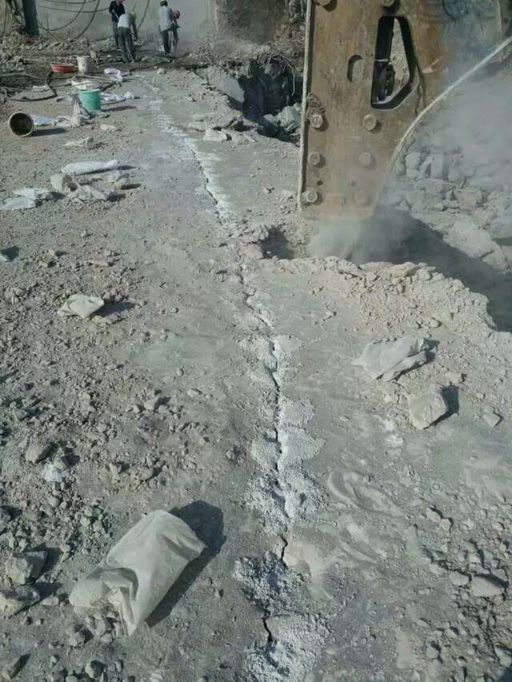

2、岩石或混泥土等脆性介质的抗拉强度远小于其抗压强度，岩石的抗拉强度约为5~10Mpa，混泥土的抗拉强度约为20~60Mpa,通常无声破碎剂的膨胀压力可达30~50Mpa，当qiang孔中的静态破碎剂发挥作用时，qiang孔周围介质产生周向拉应力，当拉应力值超过介质的抗拉强度时，qiang孔之间便产生裂隙，随着膨胀压力的增加，裂隙逐步扩展成裂缝，继而导致介质破坏。
3、宇鸿牌无声膨胀剂是以特殊硅酸盐、氧化钙为主要原料，配合其他有机、无机添加剂而制成的粉状物质，典型的化学反应式为：
CaO+H2O→Ca（OH）2+6.5×10^4 J
式中 CaO-——————氧化钙
H2O——————水
Ca（OH）2———氢氧化钙
J——————焦（热量单位）
当氧化钙变成氢氧化钙时，其晶体由立方晶体转变为复三方偏三角面体，这种晶体的转化，会引起晶体体积的膨胀。根据测定，在自由膨胀的前提下，反应后的体积可增长3~4倍，其表面积也增大近100倍，同时每mol还释放出6.5×10^4 J的热量。如果将它注入qiang孔内，这种膨胀受到孔壁的约束，压力可上升到50Mpa，介质在这种压力作用下会产生径向压缩应力和切向的拉伸应力。
3 施工准备
3.1 材料要求
静态无声破碎剂
|
型 号 |
SCA-1 |
SCA-2 |
SCA-3 |
|
适用温度 |
20～35℃ |
10～20℃ |
-5～10℃ |
注：一般在3～8h产生裂缝。
宇鸿无声破碎剂在运输、保管及使用前不得受潮。
3.2 主要机具设备
3.2.1钻孔机具
有内ran凿岩机、风动凿岩机及相适应的空压机、钢钎、钻头、风管、水管、pao棍、吹风管等。钻头直径35～50mm。pao棍用木材加工，直径30mm，长1.5m，吹风管用ф25mm钢管加工。
3.2.2切割钢筋机具
用氧乙炔切割器。
3.2.3搅拌装破碎机具
有塑料筒、塑料盒、塑料水瓢、塑料漏斗各2只，搅拌木棍2～3根。搪瓷或玻璃量杯（容积100mL）2只。用小型电钻改制的搅拌器1～2台。
3.2.4其他
高袖橡胶手套、防护眼镜、口罩等数件。
3.3 作业条件
3.3.1 破碎前，应对建（构）筑物的构造、性质、作业环境、要求破碎程度、工期要求、气温情况、钢筋规格及配筋情况进行详细调查。编制破碎作业设计，根据实际情况选定破碎剂，确定所需钻孔参数、钻孔分布和破碎程序。
3.3.2基础、桩头、地下设施或岩石的破碎应将周围的土层挖掉，直至破碎底部以下100～200mm。
3.3.3拆除钢筋混凝土时，应先查明钢筋的分布状况，然后再钻孔，并将被破碎体的箍筋及部分竖筋用氧乙炔焰割断。
潜江静态破碎剂型号
898995850
