孝感岩石破碎膨胀剂使用方法
4、宇鸿牌静态破碎剂的历史
1968年日本大成建设技术研究所的田中秀男，以《混凝土结构物的破碎工法》为题申请专利，其成果的主要内容是：将 CaO 或 MgO 与水拌合后充填到pao孔中，利用浆体水化反应导致体积膨胀产生压力，使建筑物破坏。这是最早出现的静态破碎剂。以后日本的小野、住友等株式会社也作了大量的试验研究并获得成功。目前，日本市场上公开出售的静态破碎剂量最少有五种，其适用的温度在－5℃到35℃之间。
国内80年代初以来，也先后研制成功。但由于市场、原材料、技术、体制等原因，静态破碎剂这种产品没有得到进一步的开发。近两年来，随着zhayao使用的限制及环保的要求，静态破碎剂越来越受到人们的青睐。

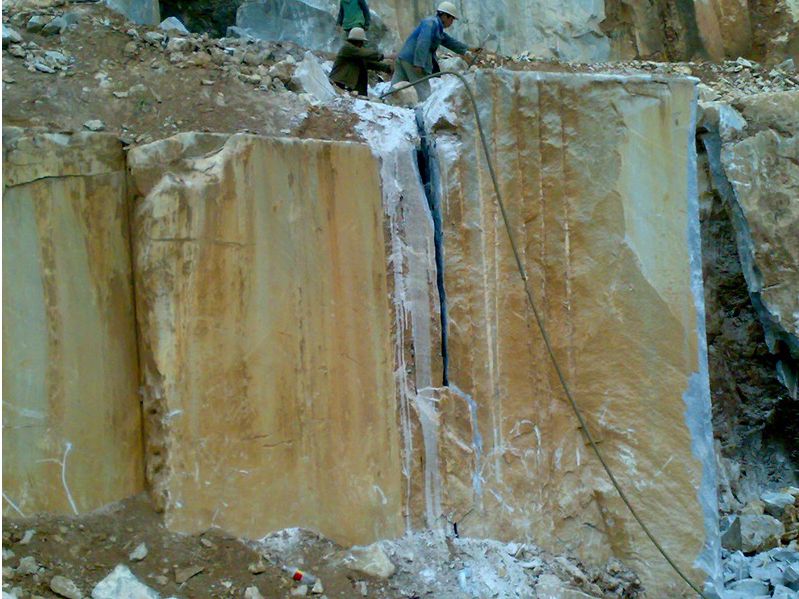

二：宇鸿牌高效无声破碎剂适用范围与特点用于混凝土或钢筋混凝土构筑物的拆除，各种岩石、如大理石、花岗岩、玉石的开采和切割，成材率提高2～3倍。可与控bao或油压pao相结合，拆除混凝土建筑或破碎岩石。特别适用在不宜采用zhayaobao破的场合，进行破碎或拆除作业。使用安全，效率高，不中断交通，不停工停产。
三：宇鸿牌高效无声破碎剂使用方法及注意事项
1、准备：首先根据被破碎物的材质、结构、形状和破碎要求等因素设计孔径、孔距、孔深等。下面是一般破碎设计参数（注： H- 物体的破碎高度）。
|
被破碎物体 |
钻孔参数 |
使用量(kg／m3) |
||
|
孔径 |
孔距 |
孔深 |
||
|
轻质岩破碎 |
30-50 |
300～500 |
H |
8-10 |
|
中硬质岩破碎 |
30-50 |
300～500 |
105%H |
10-15 |
|
岩石切割 |
30-40 |
200～500 |
90%H |
一面切割5-8 |
|
无筋混凝土破碎 |
30-50 |
300～500 |
80%H |
3-10 |
|
钢筋混凝土破碎 |
- |
150～300 |
H |
15-25 |
2、须按施工环境温度选择合适的宇鸿牌高效无声破碎剂型号，不得随意互用。用于破碎钢筋混凝土时，应预先切断部分外围钢筋。
3、搅拌：按重量比为25～30％的水倒入容器中，然后加入宇鸿牌高效无声破碎剂，用机械或戴橡胶手套的手搅拌成具有流动性的均匀浆体。5℃以下施工可用30℃左右的水拌和。
注 ：水的用量对破碎效果十分敏感，在浆体流动度满足灌注工艺要求的前提下，用水量尽可能靠下限取值。
4、充填：填孔之前必须将孔清理干净，不得有水和杂物。充填作业可以采用直接灌入或用灰浆压入孔内。灌孔必须密实，不必堵塞孔口。水平或倾斜要用干稠的胶泥状宇鸿牌高效无声破碎剂搓成条塞入孔中并捣实。搅拌后的浆体必须在10分钟内充填在孔内，否则，流动性及破碎效果降低。
5、养护：春、夏、秋季不必养护。冬季要草席等物覆盖保温。
一．宇鸿高效无声破碎剂施工程序：

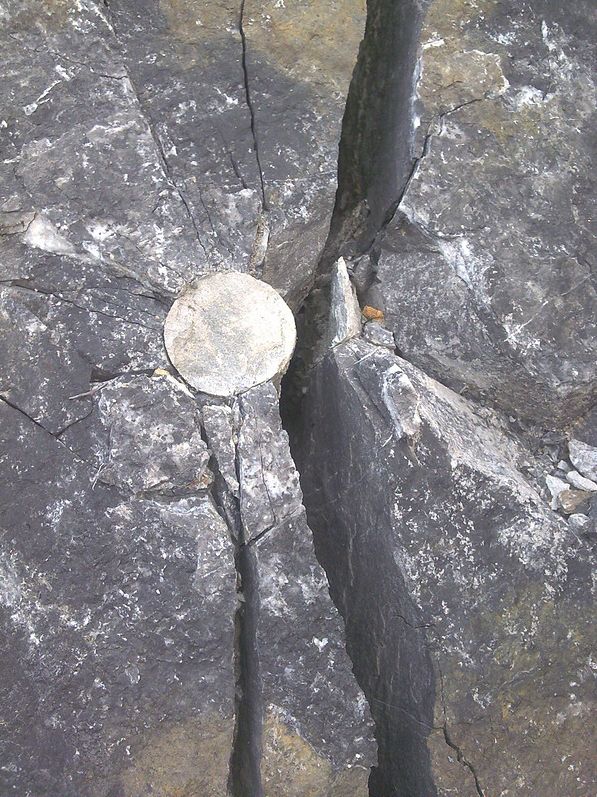

①作业面钻孔→②破碎剂加水搅拌→③破碎剂浆体灌孔→④作业面开裂→⑤人工或机械清渣→⑥下一个破碎循环
孝感岩石破碎膨胀剂使用方法
898995850
