沧州鹏发管道生产商，不锈钢封头润滑脂有哪两种分类
根据温度和工作条件区分：油脂可根据它们的容许工作温度来分类，不锈钢封头油脂的稠度和润滑能力是受到工作温度影响，在某个温度下操作的轴承必须要选择在同样温度下有正确稠度和良好润滑效果的油脂。油脂是以不同的工作温度范围来制造，可区分为低温用(LT)、中温用(MT)和高温用(HT)油脂。同时有一类油脂称为耐挤压或EM(耐挤压并添加二硫化钼)，加有添加剂以加强润滑油膜的强度。

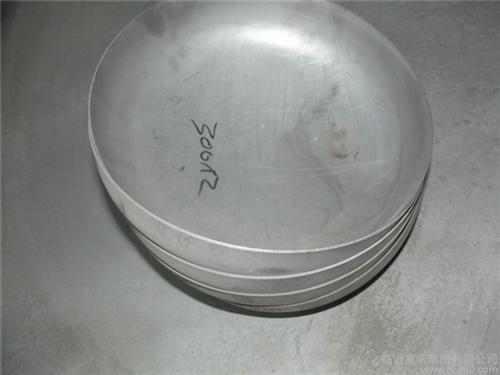

不锈钢封头固溶处理的热处理规范
升温速度要尽可能的快，如果条件许可的话，可将空炉加热到1050℃，然后将封头放在炉内，保温后再冷却。保温时间一般按板厚1mm/2分钟来控制，但是最少为30分钟，最多为60分钟。如果几个封头一起放在炉内加热，第二个必然在炉内再次升温到1050℃，并保温5分钟后再出炉。从950℃降到550℃，必须控制在3分钟以内，工装等也一样。
关于不锈钢封头热压的工序：
（1）为加热工件升温速度且保证受热均匀，工件须待炉膛加热至380℃以后方可入炉加热，炉内不应同时加热其他工件，并通过适当调节喷油量，使工件在15min之内达到930~950℃。
（2）在加热工件的同时，将凹模预热至450~550℃。
（3）工件出炉时，先将已预热的凹模置于压床就位，然后迅速将工件送至凹模进行压制，利用凹模热量减缓工件的降温速度。工件从出炉至压制完成（工件脱模），控制在3min之内，以保证终压温度高于850℃。
（4）按从380℃开始升温到930~950℃保温，离开930~950℃工件就可以出炉了。
（5）为避免复层材料产生晶间腐蚀倾向，工件压制成型后，可用两台600~800mm的大风扇同时对工件吹风，使其在3min之内降至550℃以下。
898995850
