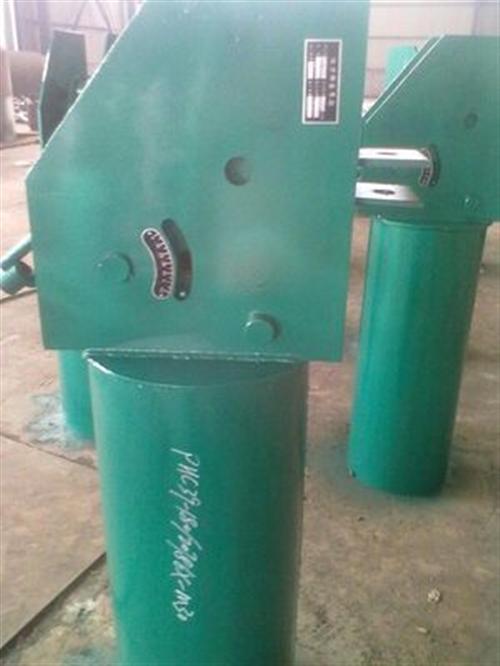

双回臂式恒力弹簧支吊架性能特点说明
双回臂式恒力弹簧支吊架属于恒力弹簧支吊架系列产品
在管系设计中，设置管道支吊架是要满足工艺过程的要求，双回臂式恒力弹簧支吊架还要考虑设备及其组成附件的受力情况，保证应用装置的安全正常运转。所有管道双回臂式恒力弹簧支吊架的分类是按不同形式、不同性能的支吊架来区分。管道支吊架可以大致分为三大类： 1.承重管架 这类管道支吊架按其用途可分为：刚性架、可调刚性架、可变弹簧架、恒力弹簧架。 2.限制性管架 这类可以分为：固定架、限位架、轴向限位架、导向架。 3.减振管架这类可以分为：一般减振架、弹簧减振器、油压减振器。
管道支吊架的设置，一般应根据管径、管道形状、阀门和管件的位置。以及可生根的部位等因素确定。设置时应满足管道允许的跨度、管道允许导向间距和其它设置要点的要求。
我公司专业生产A型----上螺纹悬吊型弹簧支吊架，品质好，物美价廉，欢迎您的来电咨询。
1.A型上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
分类编辑1、按荷载分为三个等级：特轻级（Q）、中级、特重级（Z）。在每一个荷载等级中，包含轴向滑动、双向滑动、导向滑动、双导向滑动四种结构类型。2、按支架的材料可分为钢结构、钢筋混凝土结构、砖木结构等。3、按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。固定支架用在不允许管道有轴向位移的地方，常用的几种固定支架如图所示。
GKD型恒力碟簧弹簧支吊架载荷范围
1、位移：0～60mm
2、载荷：280～560000N
3、结构形式：
GKD型可变碟簧支吊架是以碟形弹簧为弹性元件，无需力矩转换，能够较好的对管道的垂直位移和荷载在冷、热状态的变化过程中起到缓冲和补偿作用。使管道在高温高压的情况下的应力状态不受影响，从而确保管道的设备的安全运行。代号型 式荷载范围位移范围编 号GKD-A上螺纹悬吊型150-2200000-30
0-60101-115201-215GKD-B单吊耳悬吊型GKD-C双吊耳悬吊型GKD-D上调节搁置型GKD-E下调节搁置型GKD-F支撑搁置型GKD-G并联悬吊型GKD-R支撑托滚型
