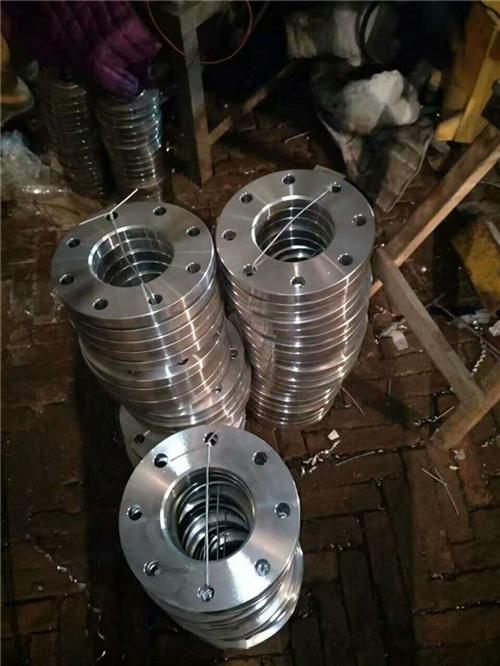

锻打法兰是一种盘状零件,在管道工程中最为常见,法兰都是成对使用的。在管道工程中,锻打法兰主要用于管道的连接。在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点,然后用螺栓紧固。不同压力的锻打法兰有不同的厚度和使用不同的螺栓。水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”。比较小型的如阀门等,可以叫“法兰类零件”。
在大型容器制造中, 大直径法兰通常采用焊接方法拼焊而成。在组焊过程中, 常常由于焊接顺序不正确, 或未采取适当的防止变形的措施, 致使最后的变形量大, 不锈钢法兰加工工作量大, 甚至因法兰的加工余量不足而导致报废。因此, 大型法兰拼焊的焊接变形及控制一直为人们所重视。大型法兰拚焊时, 容易发生较大的横向收缩, 且横向收缩沿焊缝长度方向是不均匀的由于直径大, 法兰刚度差, 横向收缩将引起较大的法兰平面度、圆度及周长的变化不同的焊接方法, 焊接顺序和工艺参数将对焊接变形有不同的影响。
对焊法兰一般采用锻件或锻轧工艺制成。当采用钢板或型钢制造时,必须符合下列要求:
1.对焊法兰应经超声波探伤,无分层缺陷; 2.应沿钢材轧制方向切割成条状,经弯制对焊成圆环,并使钢材的表面形成环的柱面。不得采用钢板直接机加工成带颈对焊法兰;3.圆环的对接焊缝应采用全熔透焊缝; 4.圆环的对接焊缝应进行焊后热处理,并作100%射线或超声波探伤,且射线探伤符合JB4730的II级要求,超声波探伤符合 JB4730的I级要求。
