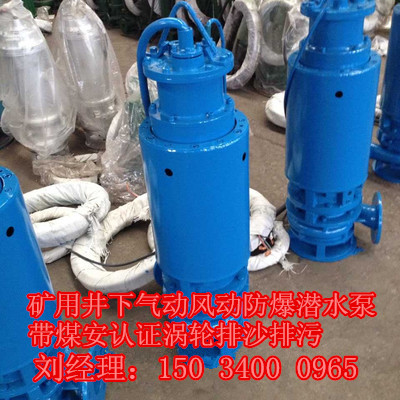

FQW20-25/W 矿用风泵 风动排污泵 风动排沙泵结构紧凑、体积小、重量轻、扬程高、流量大、噪音小、经久耐用、易于安装、操作、维修、移动,进风管与风钻机风管共用等特点。
本公司生产的FQW型矿用防爆潜水泵，是根据国内矿山井下施工的实际需要，设计的一种使用方便，运行可靠，结构紧凑，坚固，效率高，噪音低，维修方便的排水工具。
FQW系列煤矿用风动潜水泵的使用维修保养注意事项
结构特性与工作原理
A该风泵的工作原理是：以拉式喷管将压缩空气的势能转换成超音速气流形式的动能，驱动单级再入式冲击涡轮，通过泵轴带动水泵叶轮旋转，达到排水的目的。
B、动力部分的喷管、涡轮和气流再入室，均经过科学的空气动力学计算和实验，具有良好的气动特性。
C、在风泵以额定工况运行时，单级再入式冲击涡轮的再入室结构，可将拉氏喷管喷出的经过涡轮叶片转向（1次做功）的气流，重新导向涡轮（2次做功），增加了气动效率和压缩空气利用率。
D、风泵转子由三只封闭轴承支撑（下端两只），结构简单，运转平稳，性能优良，能确保在额定范围内的高速运行。
E、壳体轴封部分由两只骨架油封密封，利用水气压力使密封圈内涨，增加了密封效果。
F、废气经过设计优良的消声罩排出，显著地降低了涡轮式风马达特有的中高频噪声，改善了工作现场的噪声环境。
G、涡壳涡道，水轮采用高效率的，与涡轮式马达相适应的水力模型，泵性能有明显提高。
H、动力部分与泵体采用分体式结构，便于更换和水轮及密封装置。
I、泵内设有离心式限速器，如积水排尽或是进水罩被堵时，水泵转速会急剧增高，此时限速器发生作用，控制转速，从而避免轴承损坏。
2、主要用途及适用范围
A、煤矿立井、斜井的施工排水。
B、矿井无水仓井底排水。
C、采掘工作面排水。
D清理水仓淤积泥沙排水。
E、适用于煤矿井下排水。
3、工作条件
A、浅水中（水位不低于吸水网罩）和潜入水中（潜入深度不超过排气管）。
B、输送介质温度不超过40℃。
C、输送介质PH值在4～10范围内。
D、含固体颗粒的介质，其体积浓度一般不超过2%。
E、水中含固体颗粒的直径不大于泵流道过流断面最小尺寸的50%。
F、工作环境温度0～40℃。
销售电话：15034000965 售后热线：0351-5620676
主要性能参数：
|
型号 |
最大使用扬程（m） |
最大使用流量（m3/h） |
耗风量（m3/min） |
限制转速 （r/min） |
外形尺寸 高*直径 |
量（kg） |
|
FQW70/35 |
70 |
35 |
0.3-4.1 |
5500 |
350*260 |
30 |
|
FQW70/30 |
70 |
30 |
0.3-3.7 |
5300 |
428*274 |
40 |
