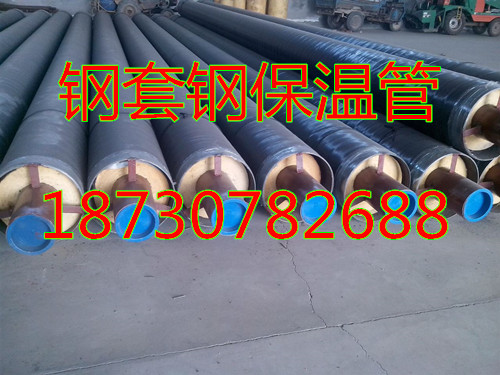

钢套钢蒸汽保温管结构
1、芯管(钢管) 2、憎水XN-3硅酸铝保温壳(或憎水复合硅酸盐保温壳或无石棉硅酸钙保温壳) 3、滚动导向管托 4、捆扎带管 5、外护管(钢套管) 6、防腐蚀。
钢套钢蒸汽保温管材料技术要求
1、工作钢管钢管材质为输送流体用无缝钢管,采用GB8163—99标准,或采用GB3087标准,亦可应客户要求或视供货情况采用其它标准的钢管。
2、保温层保温材料选用憎水型复合硅酸盐管壳或XN-3硅酸铝(防潮陶瓷制品)保温管壳,亦可应客户要求选用其它材质的保温材料。保温材料错面双层错缝捆扎在工作钢管上连成一体,减少了热损失,与钢套管不发生面摩擦,延长了保温层的使用寿命,其厚度随介质温度而定。
复合硅酸盐主要技术指标注:本产品无毒、无害、无污 一种是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。
钢套钢蒸汽保温管是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术,是直埋敷设技术在地下水位较高地区使用的一次较大突破。直埋管道的保护管的首要问题是严密防水的可靠性,此外要有良好的机械强度,钢套管由于强度高采用焊接连接,防水的密封性能可靠性十分高,另外,其耐高温性能也是其它外保护管所不能比拟的。在地下水位高的地区,为保证地下水不影响蒸汽直埋管道的正常运行,外保护层最好采用坚固、密闭的钢管外壳。
钢套钢蒸汽保温管保温结构依据滑动方式不同分为:内滑动式与外滑动式
1、内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。2、外滑动式:保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
钢套钢蒸汽保温管结构特点1.防腐层:保护外钢管避免腐蚀物腐蚀钢管,延长钢管使用寿命。
2.外护钢管: 保护保温层免受地下水侵蚀,支撑工作管并能承受一定的外部荷载,保证工作管正常工作。
3.聚氨酯泡沫层: 保证介质温度,保证外护管表面保持常温。
4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。
5.无机硬质保温层:耐高温,保证与有机保温层之间的界面温度,保证泡沫不被炭化。
6.减阻层: 保证工作钢管热胀冷缩自由运动。
7.工作钢管:保证输送介质正常流动。
钢套钢蒸汽保温管由内工作钢管、外保护钢管和中间保温层组成。工作钢管经喷砂涂两层防锈漆。保温层由高温纤维毡、超轻微孔硅酸钙保温瓦和聚氨酯泡沫塑料组成。外套钢管作喷砂处理后缠绕六层玻璃纤维和树脂防腐层。
