宁夏高效无声破碎剂怎么使用
宇鸿牌无声膨胀剂的破碎机理
1、宇鸿牌无声膨胀剂进行破碎的机理与zhayao破碎机理不同，它主要是靠破碎剂在被破碎体内发生缓慢的化学反应和物理变化而使晶粒变形、温度升高、体积膨胀，以致逐渐增大对孔壁的静膨胀压力作用，使介质产生龟裂而解体，静态膨胀破碎法也称静力破裂和静态破碎技术。

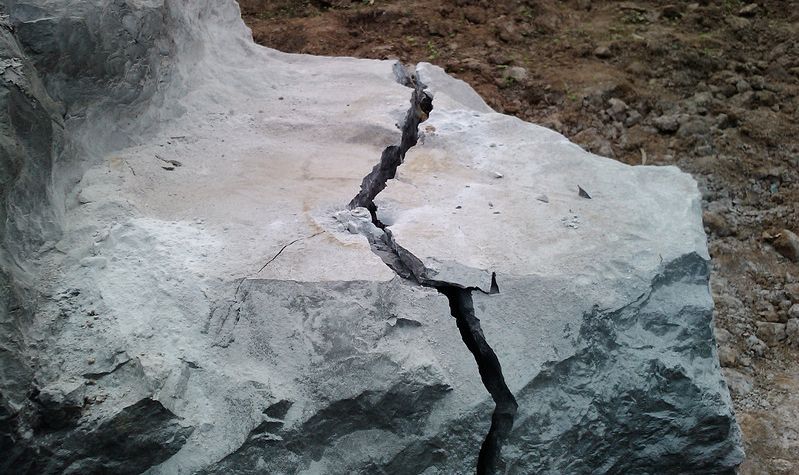

2、岩石或混泥土等脆性介质的抗拉强度远小于其抗压强度，岩石的抗拉强度约为5~10Mpa，混泥土的抗拉强度约为20~60Mpa,通常无声破碎剂的膨胀压力可达30~50Mpa，当qiang孔中的静态破碎剂发挥作用时，qiang孔周围介质产生周向拉应力，当拉应力值超过介质的抗拉强度时，qiang孔之间便产生裂隙，随着膨胀压力的增加，裂隙逐步扩展成裂缝，继而导致介质破坏。
3、宇鸿牌无声膨胀剂是以特殊硅酸盐、氧化钙为主要原料，配合其他有机、无机添加剂而制成的粉状物质，典型的化学反应式为：
CaO+H2O→Ca（OH）2+6.5×10^4 J
式中 CaO-——————氧化钙
H2O——————水
Ca（OH）2———氢氧化钙
J——————焦（热量单位）
当氧化钙变成氢氧化钙时，其晶体由立方晶体转变为复三方偏三角面体，这种晶体的转化，会引起晶体体积的膨胀。根据测定，在自由膨胀的前提下，反应后的体积可增长3~4倍，其表面积也增大近100倍，同时每mol还释放出6.5×10^4 J的热量。如果将它注入qiang孔内，这种膨胀受到孔壁的约束，压力可上升到50Mpa，介质在这种压力作用下会产生径向压缩应力和切向的拉伸应力。
宇鸿牌无声膨胀剂（无声破碎剂）使用方法
在使用宇鸿牌无声膨胀剂时，一般情况下破碎物体孔径为3.8-4.2cm，孔距25-35cm；孔深按破碎物的厚度而定。但不能钻穿，底部必须保留5-10cm。
1、现将水与宇鸿牌无声膨胀剂按（1：3）比例（即一小包无声破碎剂3-4公斤水。注：气温高适当多加点稀一点，气温低浓一点），倒入容器中用木棍搅拌成具有流动性的浆体（糊状型）。
2、将搅拌好的浆体注入膨胀物体孔内。搅拌膨胀浆体，如高温天气一般要求在10-15分钟时间内填充完，否则其充填流动性及胀裂效果将明显降低。
3、再次搅拌膨胀浆体不要过多，应根据作业人员及破碎物多少而定。
4、灌孔必须密实，水平（即抬qiang孔）或倾斜孔要堵塞孔口，可用干稠的胶泥搓成条塞入孔中捣实。
898995850
