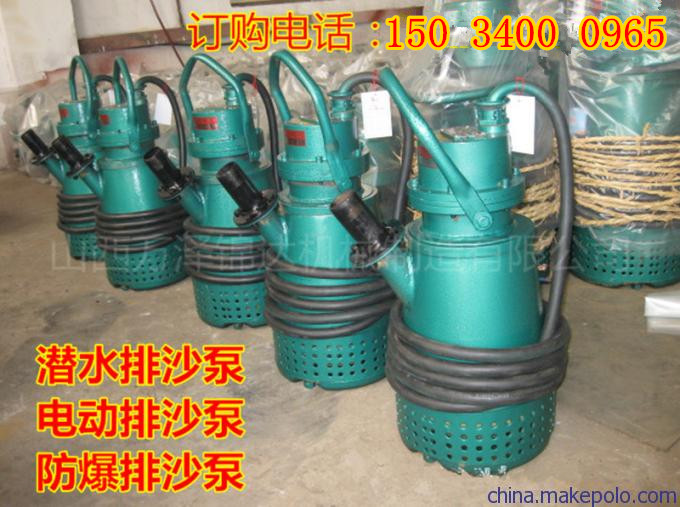

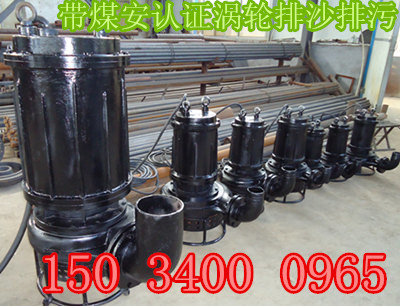

BQS(BQW)矿用隔爆型排污排沙潜水电泵使用说明

BQS(BQW)系列矿用隔爆型排污排沙潜水电泵得产品说明书内容是根据国家GB9969.1-1999<工业产品使用说明书总则>要求编写的。

（一）产品执行标准及特点

BQS(BQW)型矿用隔爆型潜水排沙电泵（简称电泵）执行标准为MT／T671-2005?煤矿用隔爆型潜水电泵?，电动机隔爆型式为“ExdI”。该电泵是我公司在充分的市场调研基础上自行研制开发的一种用传统干式三相异步电动机驱动的“下吸式”矿用隔爆型潜水排沙电泵，按隔爆标准设计制造。在电机部分采用严格的隔爆措施，电动机外壳采用钢件。机组能抽干工作面地表浅水层，也可长期潜入水中工作。电泵结构紧凑、轻小易移、无需引水、双面密封，经久耐用、安全可靠、适应性强等优点。

（二）产品的主要用途及适用范围

工作面、巷道、井底水窝、局部积水水坑、选煤厂排水、工程排水等场合使用，是一种先进可靠的排水工具。

适用于煤矿井下巷道及采掘工作面、其他周围介质中含有甲烷或煤尘性气体混合物的环境中排放地下水及含有悬浮煤粉、岩屑、煤粒、砂石、泥浆等固体颗粒的污水物。

（三）使用环境及工作条件

电泵在下列条件下能连续正常运行：

1、电源额定频率为50HZ，额定电压380V、660V或1140V（允许偏差±5%）的三相交流电。（用户订货时须标明电泵电压值）。

2、电泵可在浅水中和潜入水中深度不超过5m。

3、输入介质的温度应不超过40℃，工作环境温度0—40℃。

4、被抽送液体的PH值为4—10。.

5、水中含有固体杂质的体积比一般不超过2%。

6、水中固体颗粒直径不大于泵流道过流断面最小尺寸的50%。

二、结构特征与工作原理

（一）产品的结构图特征

1、BQS(BQW)矿用隔爆型潜水排沙电泵的结构上部为隔爆型潜水排沙电泵用电动机，中部为机械密封，下部为水泵，电动机与机械密封及水泵同轴连接组成。

2、水泵有水轮、蜗壳、进水节、出水口等部分组成，叶轮的固定采用键式由螺母紧固。

3、隔爆型潜水排沙电泵用电动机为三相交流隔爆型干式鼠笼式异步电动机，钉子绕组采用聚酯漆包线，使电动机寿命大为提高。

4、机组外壳分别用钢、铸铁等制造，体积小、抗压抗碰，安全可靠，坚固耐用。

5、进入电缆采用特殊的密封结构，水不可能进入电动机内部，电动机轴伸橡胶油封可挡泥沙。密封包括动密封和静密封，采用整体式双端面机械密封。装在电动机轴伸处在叶轮上盖及机壳下轴承支架形成的腔内内充15或20号机械油。但不允许注满，应留有一定的空间，一面电机运行发热油气化膨胀是密封破坏。

（二）产品的工作原理

电泵接通电源启动后，定子便产生旋转磁场使转子转动，从而带动叶轮旋转，由于叶片的离心作用，睡衣很大的流速和很高的压力经蜗壳通过输水管提升的理想的高度。

三、安装调试

（一）使用环境要求

安装前检查使用环境、条件应符合说明书第一条第五条的规定。

（二）电泵的机组检查

1、安装前检查，机组应装配良好，紧固螺栓无松动现象，转动水泵叶轮灵活均匀、无卡滞现象。

2、检查电缆应无损坏，电气装置应符合要求且固定牢固可靠。

3、使用前应在陆地上运转一分钟检查电泵运转是否正常，转向是否正确。如反转可将三相电源任意两项调换。电泵在运转中应无振动，噪音等异常现象。

五、使用操作及注意事项

（一）使用前的准备和检查

1、核对产品的铭牌，所示规格性能是否符合实际使用情况，查看产品是否符合订货要求（详见技术参数表）。

2、请确认一下电压、频率、口径及泵规格等参数。

3、使用前全面检查电缆。发现破损应立即更换方可使用。

4、检查密封腔油孔螺丝有否松动现象，此螺钉为本公司试压专用，严禁用户自行松动。

（二）操作步骤

1、运转前用兆欧表测量冷态时定子绕组对地绝缘电阻，最低不小于100兆欧，否则不可使用，应去除潮气后才可使用。

2、根据安全用电规定电泵必须可靠接地才能使用，以保证人身安全。

3、5.5KW以上必须配用隔爆型电动机保护开关（接线方式见保护开关说明书），一般由用户自配。电泵严禁无保护运行，否则一切后果由用户自负。

4、使用前应关闭闸阀启动，使用时闸阀把流量控制在0.7—1.2倍的额定流量内，以免电泵超功率运行。11KW以上电泵应降压且关闭闸阀启动（用户特别注意）。

5、警告  电泵在运转中如发生下列情况之一者，应立即断电停机，进行检查。

a）电泵的工作状态没有改变，电压为额定值，电流增大到额定电流的120%时。

b）电源电压不足，低于额定电压5%或一相失压而缺相运行时。

c）电泵有剧烈震动和噪音时。

d）电泵出水量明显减少或间歇出水时。

e）电泵综合自动保护开关自动跳闸时。

6、电泵的开启和停止电泵停机前为防止管道中水的倒流，在切断电源前应关小阀门，切断电源后将阀门关死。重新启动时为防止电动机过热，须在15分钟后进行。

（三）注意事项（安全用电）

1、为防止触电事故电源须安装经过“安全标志”审查的隔爆型漏电断路器后方可接上电泵，以保障人身安全，否则一切后果由用户负责。

2、警告  检查、移动或拆装电泵时，一定要先切断电源以免发生意外。

3、警告  移动电泵不允许用力提拉电缆，以防拉断电缆接头芯线及破坏引出电缆密封造成事故。使用时全面检查电缆，发现破损立即换新才能使用。

4、电源引出线应接在电压和频率相符的电源上使用，如电源距离较远时，该电缆的截面适当加粗，街头尽量少些，否则电压会下降太多。

5、警告  电泵工作时不得脱水运行，应注意检查水位的下降。

6、警告  电泵工作是严禁用手触摸电泵及下水检查。

7、电泵使用过程中，不要频繁启动和停机，以免电机过热造成损坏。

8、5.5KW以上电泵过载保护装置为外置式、对过流、缺相、欠压进行保护，在运行中发生故障时能自动动作，此时应立即切断电源，对电泵进行检查，排除故障后才可继续使用。

六、保养维护和保存

1、在电泵使用中，应定期测量器电源电压、工作电流和绝缘电阻是否正常，力求电泵在正常情况下运行。

2、应用法门调节流量、扬程，不得超载运行。

3、电泵在规定条件下使用累计运行2000小时后进行一次大检修，应有熟悉电泵的专业人员进行检修或松本公司进行检修。

4、电泵不用时，不要长期浸在水中，应把它吊出水面，放在清水中运转数分钟清洗干净，并涂上防锈油，放在通风、干燥的室内妥善保存。

5、电泵在使用一年后，应根据表面腐蚀情况重新涂漆防锈。

6、电泵在使用一年后，应对电泵进行检查，换油（15＃或20＃机械油），更换损坏或易损的零件，并进行水（气）压试验，做0.2MPa的气压试验5分钟无渗漏现象（实验时电动机应潜入水中）。

7、电泵钉子绕组线圈更换时应使用QZY∕2圆漆包线，严格分清380V(Δ) ∕660V(Y)或660V(Δ) ∕1140V(Y)的接线方法，保证三相电阻平衡（可向本公司索取定子参数的技术资料）。

8、维修装配后，转子应转动灵活，平稳轻快，无卡住停滞等现象，接通电源后空转，应无振动、噪音等异常现象。

七、运输、贮存

用户购买了本公司的电泵、应采取必要的措施放置在运输或搬运过程中碰撞或剧烈震动。

如果电泵长期不用，应放在通风、防雨、防晒的仓库中，存放期超过半年应对电泵进行必要的外观和机械检查，并进行必要的型式试验。

八、保修条件

保修期内请正确参照说明书内容使用、存放保管电泵，可保证电泵在2000小时的使用期内良好的运行。隔爆型潜水排沙电泵用电动机保修、包换期为一年（超过说明书规定条件下使用不在此限）。若在此规定的时间内，电泵因制造质量不良而发生损坏或不能正常工作时，本公司将无偿为用户包修、包换、包退的三包服务。易损件的正常磨损（水流部分零部件）不在此范围。

包修范围不适应一下条件：

1、电泵在不符合本说明书使用条件中任何一条或电泵规定以外的液体中使用。

2、由于不认真按照说明书安装或操作不当而发生问题的。

3、因腐蚀或电解作用造成的损坏（早期磨损和故障）。

4、电机缺相运行或使用电压不稳造成的损坏。

5、选型不当、配套不合理，高扬程泵在低扬程范围内长期运行，流量超过额定流量1.2倍长期超载运行。

6、液体温度高于40℃.

7、电泵陷入泥沙中运行，散热不良造成烧坏定子线包。

8、上、下吊装机工作碰坏电泵。

9、保修期内发生异常现象，用户私自拆开电泵检修的。

10、自行改装、自行调整，拆卸造成的损坏。

11、按照合同特殊订货，根据合同执行。

另外：产品使用说明书明确规定的正常维护、保养、调整、检修等，亦不属于三包范围。
