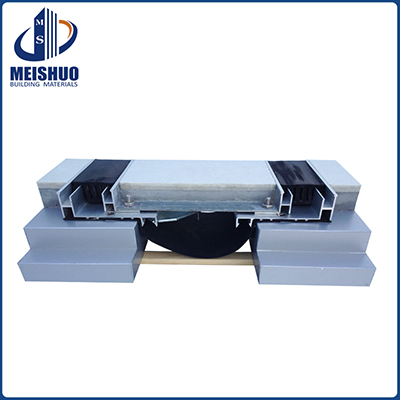

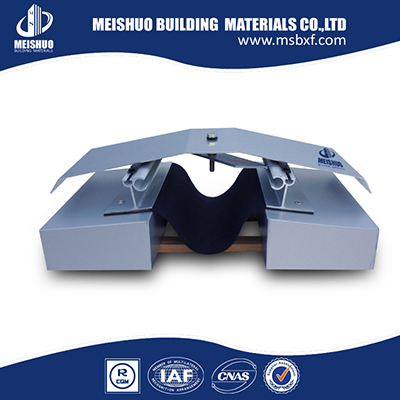

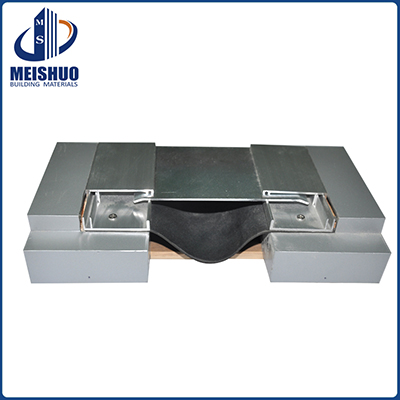

供应外墙伸缩缝盖板MSDM型

外墙伸缩缝盖板

外墙伸缩缝盖板图集

     工程之配合计划、质量管理规定及预定进度表。  1.5.2 材料图纸及试验报告  (1) 材料说明应包括原制造商之说明书、产品图纸、技术数据、抗震移动测试原尺寸模拟证明及施工手册。  (2) 提送伸缩缝盖板各组件具公信力之国内检验单位之材料试验结果，以证明其符合规范之规定。  (3) 责任施工厂商需具有对该材料的专业经验与施工技术，并为原厂商所授权之 代理商，具于材料进场时须提出进口报关单原厂出厂证明及产品保证书，以确保材料及施工之双重质量保证。  1.5.3    品管  为确保工程质量于工程进行中，业主及设计单位得随时于现场取样送检，承包商应全力配合并依相关规定要求办理之，所有检验费用概由要求单位负责，抽验结果若不符合规范要求，承包商应立即无条件拆除，直到质量合格。  1.5.4 施工制造图  施工制造图应包括伸缩缝盖板、防火带及防水带等材料之按装细部详图，施工制造图应包括伸缩缝在各部位之转角及接头构造，必要时应以斜角透视，表达特殊部位之构件关系。  1.5.5 样品  提供各型式之样品及经原制造商认可之五金、中轴杆配件 ，盖板颜色应配合色彩计划一并研提。 1.6 质量保证  1.6.1 承包厂商及协办厂商必须对本工程各部位之需求机能，提供2年以上保固，保固期间任何材料或施工不良之损坏，承包商应无偿修补之。  1.6.2 材料进场时，承包商应提出包括原制造厂之说明书、产品型录、抗震移动测试原尺寸模拟证明、测试报告、施工说明、施工手册及施工计划书。 1.7 参考厂商  1.7.1 上海怡和（IPC）。  1.7.2 上海康巨（CONSPEC）。 1.7.3  成都郎泰 (Balco)。  2.  产品  2.1  材料(伸缩缝盖板物理性质)  2.1.1 铝挤型  1. 铝挤型应为6063-T5形式。 2. 承受应力        170N / mm2以上        3. 抗拉强度        15kgf/mm以上                  GB/T5237 4. 降伏强度        11kgf/mm以上                  GB/T5237 5. 伸长率          8% 以上                        GB/T5237  2.1.2 不锈钢板
     1. 须弯折或非弯折之不锈钢板应为 SUS304型式。  2. SUS304型式不锈钢板承受应力     520N/ mm2      GB/T3280    2.1.3 铝合金板  1. 须弯折之铝合金板应为3003-H14形式，非弯折之铝合金板均为高承载型，应为6061-T6形式。  2.  3003-H14形式铝合金板承受应力    185N / mm2以上  GB/T3880 3.  6061-T6形式铝合金板承受应力     295N / mm2以上  GB/T3880  2.1.4 钢制中轴控制杆系统  1. 抗拉强度            50N / mm2以上                GB/T8162 2. 降伏强度            30N / mm2以上                GB/T8162  2.1.5 钢制中轴控制杆加焊钢制强力弹簧系统  1.  抗拉强度            50N / mm2以上               GB/T8162 2.  降伏强度            30N / mm2以上               GB/T8162 3. 弹簧回复力(最小垂直集中荷载)      180kgf以上        GB/T2089  4. 面板承载力之单点荷载  200kg 以上        GB/T2089  2.1.6 合成橡胶SANTOPRENE  1.  拉力强度        70Kg/㎝2以上       ASTM   D412 2. 伸 长 率        480% 以上         ASTM   D412 3. 硬    度       SHORE A 75±10     ASTM   D2240 4. 加热老化       (100℃ @  168 hr.)   ASTM   D573        (a)抗拉强度保留率%   95% 以上        (b)断裂伸长率保留率%  94% 以上        (c)硬度保留率%        105% 以上  2.1.7 SIKA防水带   1.  抗拉强度        92Kg/㎝2以上       ASTM   D412 2.  伸 长 率        650% 以上         ASTM   D412 3.  硬    度       SHORE A 80±5      ASTM   D2240 4.  撕裂强度        300lbs/in  以上     ASTM   D624 5  老化试验       (70℃ @  168 hr.)    ASTM   D573         (a)抗拉强度保留率%   95% 以上        (b)断裂伸长率保留率%  105% 以上  2.1.8 SIKA 环氧树脂接着剂  1. 密度：1.65kg/1(A+B剂)           2. 凹陷流动：依据FIP5.3任何温度无凹陷现象（厚度9.5mm）。              3. 挤压能力：依据FIP5.4符合而有载重规范（6530 mm2面积下，达400公斤）。        4.  抗温能力：符合FIP5.10 DIN53458及ASTM D648（7天/55℃，绕曲温度S-08=82℃）。   5. 抗压强度：依据FIP5.12 60~100N/m㎡。
