关于蒸汽管道补偿器补偿量的计算
△ X=0.012(t1-t2)L
△ X——管道的热伸长量,mm;
t1——热媒温度,℃,
t2——管道安装时的温度, ℃
L——计算管道长度m;
0.012——钢铁的线膨胀系数,mm/m·℃
波纹补偿器的类型：
1.、通用型波纹补偿器（主要吸收轴向位移，可少量吸收横向、角向位移）
2、轴向型波纹补偿器（吸收轴向位移）
3、角向型波纹补偿器（吸收单平面角向位移）
4、万向型波纹补偿器（吸收空间角向位移）
5、三向型波纹补偿器（主要吸收横向和轴向位移）
6、大拉杆横向型波纹补偿器（主要吸收横向位移）
7、直管压力平衡型波纹补偿器（安装在直管道上，主要吸收轴向和横向位移，而不使管支座承受压力推力）

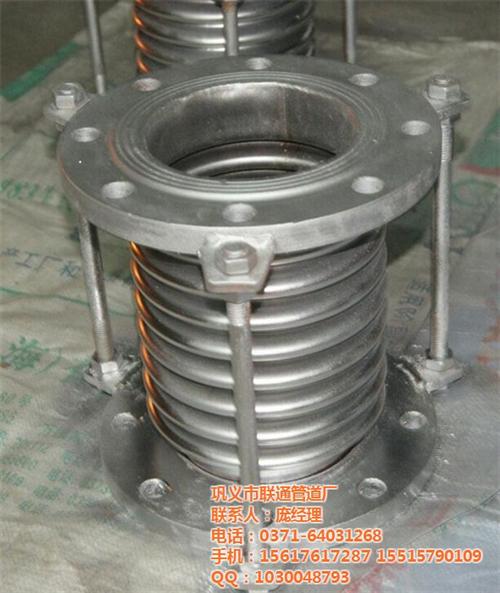

波纹管补偿器它是以波纹管为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。轴向象补偿器为了减少介质的自激现象，在产品内部设有内套管， 在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，也可以吸收轴向、角向和任意三个方向位移的组 合；铰链补偿器（也称角向补偿器），它以两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形；万向铰链（角向）补 偿器，由两个或三个配套使用，可吸收三维方向的变形量。
