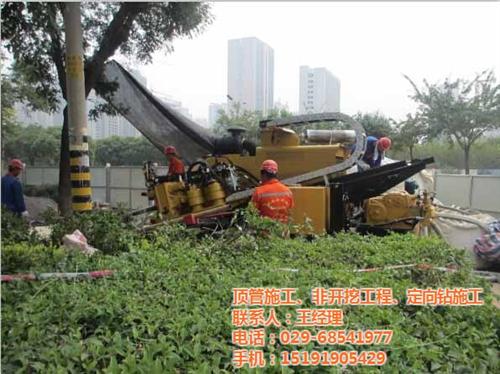

近日，陕西华伟传来好消息，该企业非开挖工程甘肃西和县一钻400米岩石山体引水管道穿越圆满竣工！该非开挖工程项目的出色完成，标志着华伟企业在岩石管道穿越上又有了新的突破。 项目简介：本次项目施工的地点西和县隶属于甘肃省陇南市，因古西和州而得县名。西和县素有“宝贝的复新地带”之称。先后年被评为“中国半夏之乡”和“中国乞巧文化之乡”。在陕西华伟的技术工程师和工人们夜以继日的努力下，终于将400米岩石山体的引水管道穿越完成，给西和县人民的引水工程作出了巨大贡献。本项目比预期工期提前2天竣工，体现了陕西华伟施工的迅速、高效以及优质的服务质量。 在管道施工过程中,当遇到公路、铁路、河流、建筑物等地上障碍物时,采用传统的明开挖工艺无法施工,采用顶管、沉管等施工工艺造价较高,工期较长。采用非开挖定向穿越—拉管施工,即经济又能大大缩短施工周期。本次400米岩石山体引水穿越施工流程：1测量放线→2设备搬迁、进场布置→3系统安装、调试→4磁方位测量→5试钻→6 钻导向孔→7五级预扩孔+清孔→ 8 管道回拖→9设备撤场、竣工整理。 工程图片：
水平定向钻施工造价构成及主要影响因素
由于水平定向钻施工的应用范围较广，因此涉及到的专业工程计价依据也较多。例如，市政定额、交通定额和石油天然气定额中均有相关的定额子目。由于施工工艺不同，计价的方法和内容均有所不同，但涉及到报价时所需考虑计价要素基本类似，笔者根据多年来工作经验，以石油天然气工程报价为例简要介绍如下。 石油天然气工程水平定向钻施工报价主要包括管线预制、定向钻穿越、土石方工程、三通一平、泥浆处理等费用，有的还包括了过渡段管线敷设及其他零星工程。招标文件及图纸一般只标明或说明定向钻穿越的材质、规格、及穿越的长度，预算人员还需要根据水平定向钻施工组织设计和施工方案，并结合施工现场实际情况计算分部、分项工程量，以保证报价的准确性和合理性。
非开挖导向施工注意细节
现在的非开挖施工，各种各样的导向仪已经很普及，绝大多数人都会使用，但是当中不乏有一些不为人知的小技巧。
1.首先是探棒工作的准确性
以现在广泛使用的DCI仪器举例，3米校准是给探棒一个3米的基准，此后的所有测量数据都以这个值为基准，因此保证3米校准的准确性是必要的，校准时必须把探棒装入探头室连同导向钻头一同校准，并且周围的环境干扰尽量越小越好。这样标定的探棒具有更高的测量准确性。
2.对钻进沿线的排查
不安装探棒，只用接收机沿着钻进路线排查一遍环境干扰对施工大有帮助，如：事先探明在150米处干扰值很大，160米过后干扰降低，那么有经验的施工人员会在150米之前就将钻孔钻至指定深度，并且调整好钻进角度，当再150米处发生环境干扰过大使接收机无法正常接收探棒发出的信号时，采用不造斜只回转钻进的方法，待钻过160米接收机重新能获得信号时再进行正常钻进。
3.接收机只有信号强度时是否就无法施工
在某些施工时，由于超过探棒的测深距离，或者由于周围的干扰，有时会发生接收机上只有信号强度，而钟面、倾角等参数都没有的情况。这时是否就无法施工了呢？其实不然，有经验的施工人员，会根据信号的峰值和谷值来大致判断出探棒的位置，与钻进轴线比较看是否偏差，通过后续的操作如减少深度等来逐渐恢复正常的信号发送接收状态。
4.有线导向施工中一些细节
有线导向施工中，中间那根线是很关键的，在非开挖施工中我们一般选用6平方的电线，市面上的电线一般有19芯的硬线，以及100芯的软线，我们应该选择软线来进行施工。
此外购买的电线是否能够满足施工需要，我们在购买的时候应该当就近测试电线的可用性，由于成卷的电线的涡流效应会大大减少电流的传导率，因此如果施工距离超过1000米，那么测试电线必须用5卷电线(100米每卷)串联，如果有信号显示，证明电线可用，如果没有正常显示，请尽快购买新的电线以避免不必要的损失。
此外对线的防护要求也很高，首先是电线接头的防水，请使用带热熔胶的热缩管，来防止泥浆进入探棒内部烧毁探棒；在长距离施工时每200米推荐增加线卡，由于长距离施工钻杆在孔内回转，电线也会在钻杆内不停的转动，很容易出现脱卡，以及电线甩断的事故。
最后，在使用泥浆时请先将钻杆中的泥皮清除，如果钻杆内部残有泥皮，那么在高速的泥浆带动下很容易割破电线外皮造成探棒烧毁。
