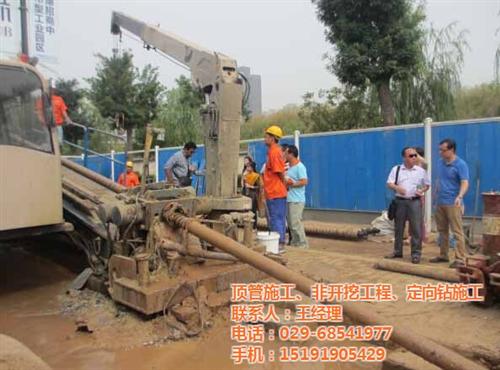

尽管细雨蒙蒙，寒冷未退，但是我们辛勤的成员工作热情依旧高涨！

水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机 械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、 卵石等地况，我国大部分非硬岩地区都可施工。水平定向钻技术是一种环境影响小、工程造价低、施工速度快的非开挖施工技术。

陕西华伟建设带您了解非开挖技术

1.概况

1900年，美国采用顶管法成功实现了非开挖铺设管线的技术。

1970年，美国率先使用“水平导向钻 进法”穿过河流铺设一条采用此技术的管道。

1980年，随着非开挖技术的不断成熟，人们又针对不同的管网情况，发明了“胀管法”（爆管法），此技术随后也逐步推行开来。

2000年，非开挖技术进入中国并率先在沿海城市广泛使用。

2005年，非开挖技术开始进入中国的其他城市使用，并先后使用该技术穿越长江、黄河等重要河流，且使DN300次高压燃气管线在长沙穿越湘江。

目前，世界非开挖技术设备已经成熟，针对不同的地质条件和环境可采取不同的施工工艺。

现今社会，大量新管线需要敷设；老旧管线 需要修复及更换。近几年,我国加快了城市建设的步伐，很多大中城市明文规定，新建、扩建、改建的城市道路交付使用后 5 年内、大修的城市道路竣工后3 年内不得挖掘。传统 的开挖技术敷设有很大的局限性，已不能适应相关的需求，如造成交通不便、影响环境、施工周期长、社会成本过高。此外，在有些无法进行开挖施工的区域，诸如高速公路、铁路、江河等等。因此，非开挖技术得以应运而生。非开挖敷设地下管线技术是指利用岩土钻掘、定向测控等技术手段，在地表不开挖和地层结构破坏极小的情况下，对诸如供水、燃气、通信污水等公用管线进行敷设和修复的施工技术。非开挖技术包括三方面内容：新管线的敷设、现有管线的修复及更换、隧道建设。

2.水平定向钻基本施工原理

2.1施工步骤

2.1.1导向孔施工，利用水平定向钻机与随钻测控系统相结合，由入口处钻进；从出口处钻出的钻进施工。

2.1.2扩孔，根据设备能力及地层情况，利用扩孔钻头将导向孔扩大至被拖管线的尺寸要求。通常最终扩孔孔径为，被敷设管线直径的 1.2 至 1.5 倍（《油气输送管道穿越工程设计规范》（GB50423-2007）及《油气管道穿越工程施工规范》（GB50424-2007）规定为1.2倍）。

2.1.3. 管线回拖，当预扩孔径达到要求尺寸后，将需敷设管线敷设入孔道之中。

2.2导向孔轨迹设计（非开挖定向钻轨迹设计与原理）

非开挖铺管的关键技术在于导向钻孔轨迹的控制，确保避开原有地下管线及障碍物，按设计路线准确、顺利地铺管。它的基本步骤是：采用先进的导向探测仪对地下 钻头的前后倾角、深度、导向板面向角等进行测量，根据测量结果人为预定其导进方向，并不断地调整钻头面角进行推进或继续钻进。

几何关系的建立：在导向钻进过程中，钻头以回转钻进和只推进两种方式运动。回转钻进时，其方向不发生变化，轨迹线为直线；推进时，其方向会按一定的规律变化。这样整个钻孔轨迹由若干段直线和弧线组成

轨迹设计的基本要求 ： ①设计的轨迹长度应与工程要求中所示的工程管线长度一致；②导向轨迹的深度与工程管线埋置深度要求一致；③轨迹每个弯曲段的曲率半径应大于工程管线的弯曲半径；④水平方向应与控制点方向相一致，水平偏差小于等于工程要求值；⑤工程管线的轨迹中应尽量避免有起伏不平段； ⑥对穿越信号干扰区或是河道，轨迹尽量设计成水平段。

轨迹设计的具体方法：工程踏勘、平面定位、导向孔轨迹设计、入土角与出土角的选取。

3.定位系统概述

3.1系统的组成：? 传感器（信号发射器、探棒或信号棒）? 信号接收器 ? 远程同步显示器

3.2基本工作原理：定位者（跟踪钻头方位的操作人员) 使用手持式接收器确定钻头的位置。该钻头位置信息通过无线遥感信号传递至钻机操作平台。接收器通过探测传感器磁场的三个具体位置：（两个定位点和一个定位线），来对信号发射器进行定位。

4水平定向钻（HDD）泥浆

4.1水平定向钻泥浆的作用：润滑、支撑护孔壁、悬浮钻屑、输送钻屑（良好的流变性）、降低泥浆漏失量。

4.2水平定向钻泥浆的主要成分：膨润土、外加聚合物。

4.3水平定向钻泥浆的主要技术指标：

（1）． 粘度（马氏漏斗粘度）——适中；

（2）． 胶凝强度 —— 高 ；

（3）． 含砂量 —— 低；

（4）． 滤失量 —— 低；

（5）． 在膨润土泥浆中加入降滤失聚合物，膨润土；

（6）． 密度 —— 适中。

4.4泥浆配比的确定：不一样的地层，不一样的泥浆，依据地层状况设计泥浆配比。

4.5泥浆用量计算：根据钻孔面积、钻孔体积、钻孔容积、泥浆用量进行计算。

非开挖导向施工注意细节

现在的非开挖施工，各种各样的导向仪已经很普及，绝大多数人都会使用，但是当中不乏有一些不为人知的小技巧。

1.首先是探棒工作的准确性

以现在广泛使用的DCI仪器举例，3米校准是给探棒一个3米的基准，此后的所有测量数据都以这个值为基准，因此保证3米校准的准确性是必要的，校准时必须把探棒装入探头室连同导向钻头一同校准，并且周围的环境干扰尽量越小越好。这样标定的探棒具有更高的测量准确性。

2.对钻进沿线的排查

不安装探棒，只用接收机沿着钻进路线排查一遍环境干扰对施工大有帮助，如：事先探明在150米处干扰值很大，160米过后干扰降低，那么有经验的施工人员会在150米之前就将钻孔钻至指定深度，并且调整好钻进角度，当再150米处发生环境干扰过大使接收机无法正常接收探棒发出的信号时，采用不造斜只回转钻进的方法，待钻过160米接收机重新能获得信号时再进行正常钻进。

3.接收机只有信号强度时是否就无法施工

在某些施工时，由于超过探棒的测深距离，或者由于周围的干扰，有时会发生接收机上只有信号强度，而钟面、倾角等参数都没有的情况。这时是否就无法施工了呢？其实不然，有经验的施工人员，会根据信号的峰值和谷值来大致判断出探棒的位置，与钻进轴线比较看是否偏差，通过后续的操作如减少深度等来逐渐恢复正常的信号发送接收状态。

4.有线导向施工中一些细节

有线导向施工中，中间那根线是很关键的，在非开挖施工中我们一般选用6平方的电线，市面上的电线一般有19芯的硬线，以及100芯的软线，我们应该选择软线来进行施工。

此外购买的电线是否能够满足施工需要，我们在购买的时候应该当就近测试电线的可用性，由于成卷的电线的涡流效应会大大减少电流的传导率，因此如果施工距离超过1000米，那么测试电线必须用5卷电线(100米每卷)串联，如果有信号显示，证明电线可用，如果没有正常显示，请尽快购买新的电线以避免不必要的损失。

此外对线的防护要求也很高，首先是电线接头的防水，请使用带热熔胶的热缩管，来防止泥浆进入探棒内部烧毁探棒；在长距离施工时每200米推荐增加线卡，由于长距离施工钻杆在孔内回转，电线也会在钻杆内不停的转动，很容易出现脱卡，
