钢套钢直埋蒸汽保温管优点突出_钢套钢保温管

钢套钢预制保温管的结构组成钢套钢预制保温管的突出优点
钢套钢/直埋式蒸汽保温管钢套管外壁采用抛丸清理、喷涂聚脲(SUPA)涂层，使得其防腐工艺达到国内一流水平；高压注射式发泡工艺(RIM)保温管适合输送在-50℃—150℃范围内的各种介质，它广泛应用于集中供热、供冷和热油的输送及暖室、冷库、煤矿、石油、化工等行业的保温保冷工程。
技术
直埋式蒸汽保温管采用以管道支架与钢外钢套管内壁之间作为滑动界面的结构形式，可以防止工作钢管的失稳。
直埋式蒸汽保温管钢套管外壁防腐采用三布五油环氧煤沥青、3层PE、聚脲涂层等多种结构方式，充分满足了设计性能指标及选型要求。
直埋式蒸汽保温管保温结构可视设计要求采用单一无机绝热材料保温、无机绝热材料和有机绝热材料及反射层复合保温等多种优化的结构形式，有效地提高了保温节能效果。
直埋式蒸汽保温管固定系统采用内固定形式，可减少占地面积和投资费用。
指标
管道内适宜输送的介质为蒸汽，其工作压力≤1.6Mpa,工作温度≤350℃；
管道在运行温度下的综合导热系数≤0.06W/M.k，最大热损≤120W/m2；
管道在正常情况下运行,使用寿命不少于30年。

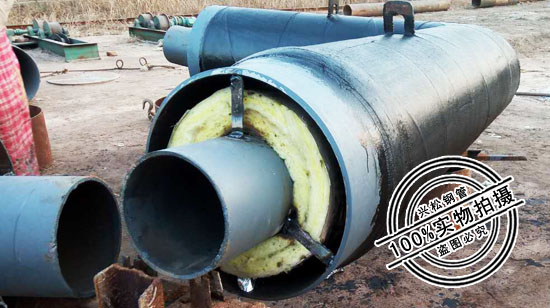

蒸汽复合保温管由工作钢管、保温层、滚动导向管托、外套管(钢管)、防腐层组成，保温材料捆扎在工作钢管上，依靠滚动导向管托在外套管内整体式热膨胀移动，故不损坏保温层，固定支架为内置式固定支架，无须原先“三通式固定支架”的庞大的钢筋混凝土支墩，是理想的蒸汽管敷设方式。经多年使用实践中和有关检测中心检测使用寿命可达三十年以上。

二、产品适用范围
输送介质：蒸汽
工作压力： ≤1.6MPa
介质温度：≤350℃
工作环境：地下土壤
三、产品结构示意图
1、芯管(钢管)
2、憎水XN-3硅酸铝保温壳(或憎水复合硅酸盐保温壳或无石棉硅酸钙保温壳)
3、滚动导向管托
4、捆扎带管
5、外护管(钢套管)
6、防腐层

四、产品材料技术要求
1、工作钢管
钢管材质为输送流体用无缝钢管，采用GB8163—99标准，或采用GB3087标准，亦可应客户要求或视供
货情况采用其它标准的钢管。
2、保温层
保温材料选用憎水型复合硅酸盐管壳或XN-3硅酸铝(防潮陶瓷制品)保温管壳，亦可应客户要求选用其
它材质的保温材料。保温材料错面双层错缝捆扎在工作钢管上连成一体，减少了热损失，与钢套管不发生
面摩擦，延长了保温层的使用寿命，其厚度随介质温度而定。
复合硅酸盐主要技术指标
注：本产品无毒、无害、无污染、无刺激、不可燃、憎水

3、滚动导向管托管托由夹箍支架和耐高温强度隔热材料组成，夹紧在丁作钢管上，架设在外套管内，形成自由滚动体系。火箍材料：Q235或不锈钢带(Sus304)高温高强度隔热材料：抗压强度1．2MPa，导热系数0．17W／m．k
4、固定支架固定支架为内置式，利用钢管的抗拉力来抵消管道的热膨胀推力，无需打地锚，外护管上无需设轴向波纹管补偿器，节省投资，运行安伞。
5、外护管采用符合GB／T9711.1或CJ／T3022标准的螺旋缝埋弧焊接钢管或SY5292的直缝电阻焊钢管，锈蚀等级为A、B级。并100％地进行0．6MPa的水压试验，亦可应客户要求采用其它材质的钢管。
6、防腐层
外套管外表面的防腐为”三布五油”或"四布六油”结构，底漆为二度环氧富锌底漆，五或六度耐高温防腐管道漆，三或四层中碱玻璃纤维布交叉缠绕构成，亦可采用聚脲作防腐层。
五、直管规格
外套管长度比工作钢管每端短200±100mm 外套管管顶离地面≥1.0m

六、保温管道附件
弯头、三通、变径管、疏水管等一般采用与直管相同的材质。
无缝弯头采用HGJ514、R=1.5DN的长半径弯头。
无缝三通、变径管采用HGJ514、HGJ528等标准。
补偿器一般采用轴向式波纹管补偿器，外套管局部放大，无须设置补偿器井等。
以上附件的保温要求与直管同。
