凭借“精于技术、工于品质”的理念，精工国际的母体——精工钢构集团在国内先后承建了“鸟巢、首都机场T3B航站楼、广州白云国际机场、上海环球金融中心、广州新电视塔、新疆会展中心”等工程，并以建筑钢结构行业总产值、完成的工程总量连续6年名列行业前茅。
作为主攻海外市场的精工国际，以“技术先行”为手段，以“设计施工”全流程为客户服务为依托，以“品质为基础”屡屡赢得“回头客”，为中国钢结构企业在海外市场赢得了市场和荣誉。

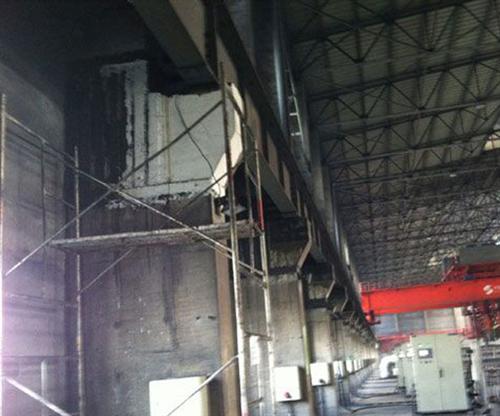

钢结构由于存在严重缺陷和损伤或改变使用条件经检测验算结构的刚度强度或稳定性不满足使用要求时，应对钢结构进行加固。
常见引起钢结构加固的原因有：设计或施工造成的缺陷，钢结构锈蚀、磨损及操作不当造成的缺陷，钢材质量因素，由于工艺等原因引起的使用条件变化，地基、基础的不均匀沉降引起的变形和损伤，其他偶然因素，如火灾、地震等引起的结构损伤。
钢材本身存在的问题;某单位在加工某大厦1200*1200*60的箱形柱时，在施焊过程中突然发现60mm作为腹板的厚板出现了撕裂现象，肉眼可见清晰的裂纹把板 从厚度方向分成两半，经过NDT检测发现裂纹深度发生在深度3mm左右，同时对同一类型同一批号的另外几张板切割的零部件进行检测，发现板内存在夹层，轧制质量不好是造成质量问题的主要原因。在焊接的过程中由于焊接产生的焊接应力作用将夹层的材料拉开。由此出现了厚板沿厚度方向撕裂的现象.原因分析：由于使用部位的特殊性，该零部件在构件中作为腹板使用，沿纵向上下方向焊接的零部件在焊接形式上开的全熔透坡口受力的劲板，由于板内部存在的分层，焊接产生的焊接应力向外释放从而沿厚度方向撕裂了板。
898995850
