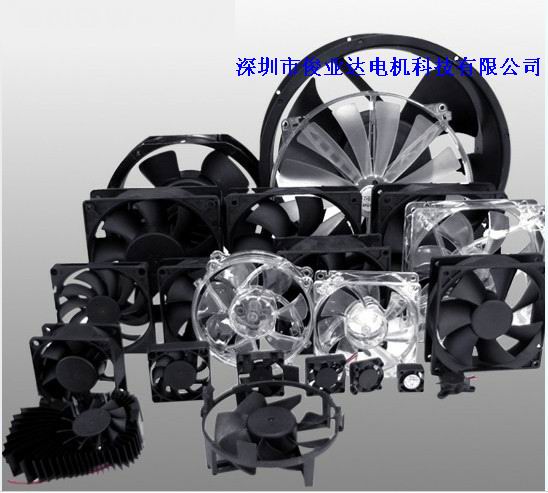

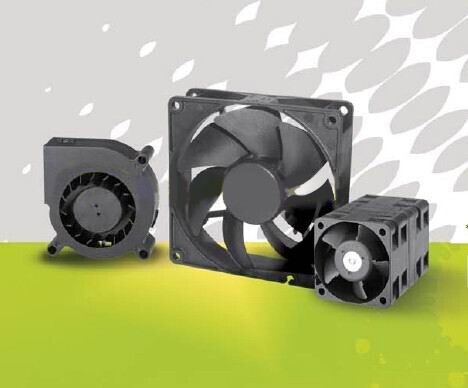

产品名：电箱轴流风机 25489散热风扇 110V微型换气扇

品牌：SpaceAce/俊业达

电 压：5V～12V  24V～48V  60～110V

ü电 流： (Amp)

ü功 率： (W)

ü转 速： (RPM)

ü风 量： (CFM )

ü静 压： (mmH20)

ü 噪 音： (dB-A)

ü包 装：内、外硬纸箱包装

ü框 架：注塑一次成型,PBT+30%玻线+VO级阻燃剂；

ü风 叶：注塑一次成型,PBT+30%玻线+VO级阻燃剂；

ü轴 承：采用高精度、长寿命低噪音进口滚珠轴承；

ü绝 缘：漆包线采用B级绝缘,耐温120摄氏度;

ü接线方式：引线式、可按照客户要求接线

ü接线数量：2条、3条线均可

ü绝缘电阻：500兆欧以上;

ü风扇旋向：从扇叶方向看为逆时针；

ü使用环境温度(℃):－20℃～75℃B:(滚珠轴承)

ü寿 命：工作环境温度40℃B:(滚珠轴承) 60000(小时)

ü电压范围：额定电压+15%

ü特殊制造：防水IP65、防潮、防火、环保、温控散热风扇可以制作，可根据客户图纸开模制造生产，和来样制造投产

ü散热风扇特点：产品风压大、风量大，启动快，寿命长，噪音低，振动小，运转稳定性好，并通过UL认证，CCC认证，能提供符合ROHS标准产品。

ü售后服务：一年内免费维修

风机的基本性能参数
风机的基本性能参数包括流量 Q、全压 p、静压 pst、功率 N、全压效率η 、静压效率η

st、转速、比转速等，它们从不同角度表示风机的工作性能，现分别介绍如下： 1.1 流量 指单位时间内通过风机进口的气体的体积。用 Q 表示，单位是 L/s，m3/s。若无特殊说 明，Q 是指在标准进口状态下（1 标准大气压，温度 20℃，相对湿度为 50%，ρ 为1.2kg/m3） 气体体积。 1.2 全压 指单位体积气体从风机进口截面经叶轮到风机出口截面所获得的机械能的增加值。用 p 表示，单位为 pa。 1.3 静压 指风机的全压减去风机的出口截面处的动压 pd2（通常将风机出口截面处的动压作为风 机的动压）之差值。用 pst 表示。即： pst=p-pd2 1.4 功率 轴功率 N：风机的原动力（通常是电机或柴油机等）传递给风机轴上的功率。 有效功率 Ne：气体流经风机时获得的功率。 风机的功率通常是指输入功率，即轴功率。用 N 表示。单位为 W，kW。 1.5 效率 反映风机性能的好坏及能量利用的程度。效率越高，说明机器的品质越优良，所以效率 是风机的重要技术经济指标之一。 由风机机械损失、 流动损失、 容积损失引起的有用能量的损耗使原动机输出的机械功不 可能完全变成流体所增加的能量，反映为有效功率 Ne 要小于轴功率 N。 机械损失：风机工作时，其轴承、叶轮等因机械摩擦而消耗掉一部分有用能量，由此形 成机械损失；这一损失主要表现在消耗功率，与风机的风压和流量无关，可看作是纯功率损 失。 流动损失：气体在风机的主流道（吸入室、叶轮流道、导叶、壳体中和出口等）中流动 时也会因流动阻力而消耗一些有用能量， 由此就形成流动损失； 这些损失使风机的风压降低， 引起有效功率的减小，可看作是只与风压有关的损失。 容积损失：由于转动部件与静止部件之间存在间隙，当叶轮转动时，间隙两侧产生压力 差， 因而使部分由叶轮获得能量的流体从高压侧通过间隙向低压侧泄漏， 这部分损失形成容 积损失(它只与流量有关，也叫流量损失)；它会引起有效功率的降低，可看作是只与流量有 关的损失。 全压效率是指风机的全压有效功率和轴功率之比，用η 表示，一般以百分数计，即：


η =Ne/N*100% 同理，全压内效率等于全压有效功率与内功率之比。用η i 表示，即： η i=Ne/Ni*100% 静压效率是指风机的静压有效功率和轴功率之比，用η st 表示，即： η st=Nest/N*100% 同理，静压内效率等于静压有效功率与内功率之比，用η ist 表示，即： η ist=Nest/Ni*100% 如无特殊说明，风机的效率均指全压效率。 1.6 转速 是指风机叶轮每分钟旋转的圈数， 用符号 n 表示，单位是 r/min(rpm)。 转速是影响风机性能参数的一个重要因素， 风机是按一定的转速设计的， 当风机的实际 转速不同于设计转速时，风机的其它性能参数将按一定的规律变化。 1.7 比转数 对不同系列的风机进行比较时，就提出一个代表整个系列风机的单一的综合性能系数， 即比转数。 所谓比转数是从每一相似风机群中设法给出一台标准模型风机作为代表， 用它的 主要性能参数(Q、P、n、η )综合出来的一个反映该相似风机群的共同特性和叶轮构造的特 征数，用符号表示，单位 r/min。同一系列风机具有唯一的比转数，不同系列的风机因不相 似而具有不同的比转数。 在相似系列风机中，确定某种标准风机，该标准风机在最高效率的情况下，全压 Δ Pm= 1mmH2O，流量 Qm=1m3/s 时，此标准风机的转速称为该系列风机的比转数 ns，即 n0=ns。 风机的比转数公式为：

1.7.1 比转数的特点及实用意义 比转数是一个综合特征数，它包含了叶片风机在设计工况的主要性能参数(Q、P、n、 η )。 它虽有因次， 但不是风机的实际转速， 只是一个相似准则数， 因而其单位无实际含义， 常略去不写。 比转数实质上是相似律的一个特例，其实用意义在于: （1）比转数反映了某相似系列风机的性能参数方面的特点。比转数大表明了流量大， 而压头小；比转数小则表明流量小，而压头大。 （2）比转数反映了某相似系列风机在构造方面的特点。 （3）比转数可以反映性能曲线的变化趋势。
