玻璃棉卷毡_玻璃棉卷毡_大城县东窑头华鑫保温材料厂

离心玻璃棉内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。

离心玻璃棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。

离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。

离心玻璃棉对声音中高频有较好的吸声性能。影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能最重要的因素。流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。对于离心玻璃棉来讲，吸声性能存在最佳流阻。在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估计和控制。1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于最佳流阻，吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到最大值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的离心玻璃棉。

离心玻璃棉的吸声性能还与安装条件有着密切的关系。当玻璃棉板背后有空气层时，与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高，吸声系数将随空气层的厚度增加而增加，但增加到一定值后效果就不明显了。

使用不同容重的玻璃棉叠和在一起，形成容重逐渐增大的形式，可以获得更大的吸声效果。例如将一层2.5cm厚24kg/m3的棉板与一层2.5cm厚32kg/m3的棉板叠和在一起的吸声效果要好于一层5cm厚32kg/m3的棉板。将24kg/m3的玻璃棉板制成1m长的断面为三角型的尖劈，材料面密度逐渐增大，平均吸声系数可接近于1。

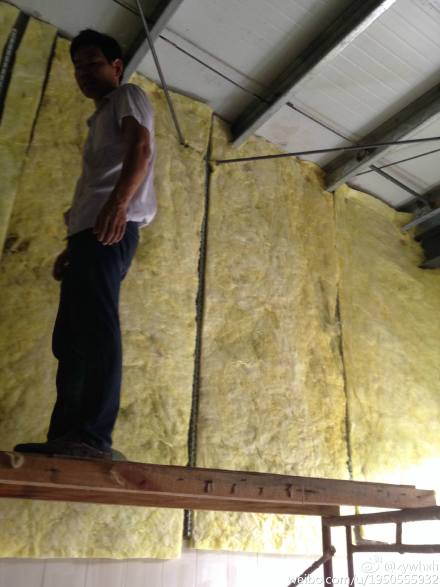

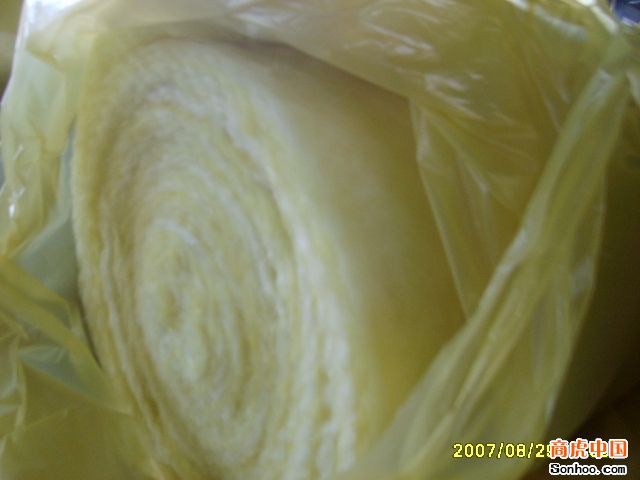

玻璃棉卷毡

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

大城县东窑头华鑫保温材料厂

该供应商的其他产品

你可能感兴趣
