一、风机概述

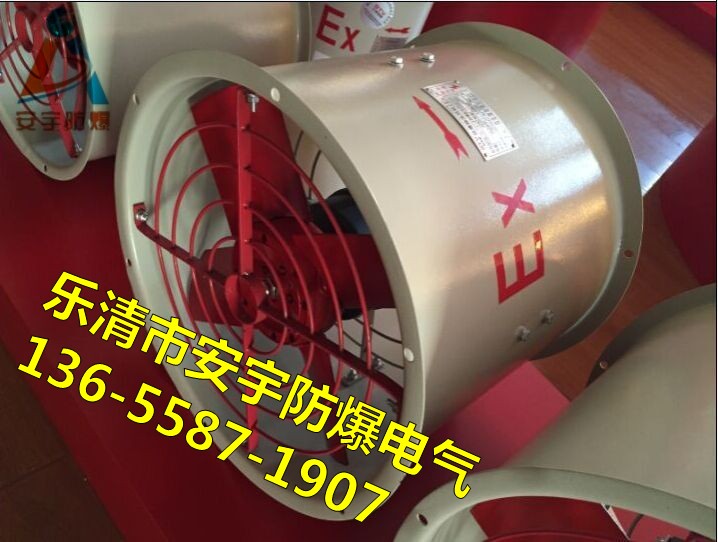

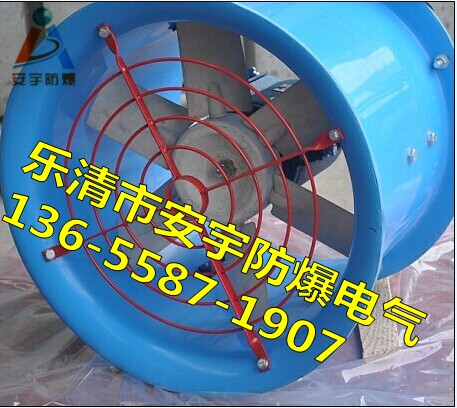

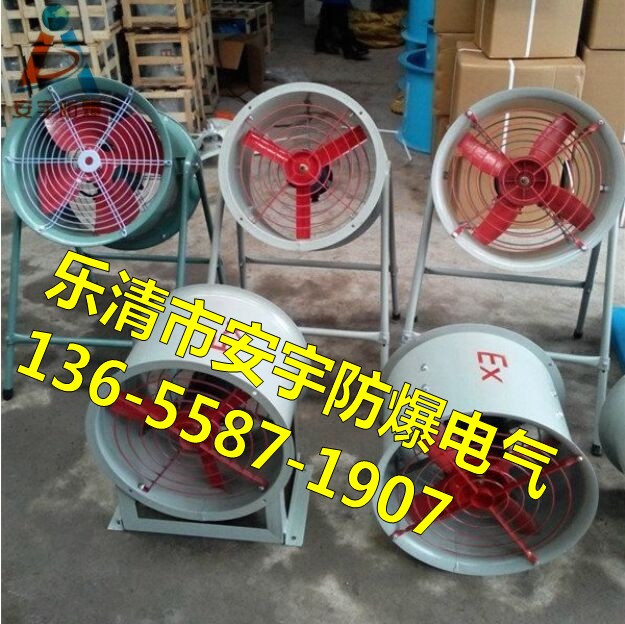

CBF(BAF)系列厂用隔爆型防爆轴流风机系列产品由防爆电机、风叶、风筒等部分组成，叶片由铝板制成，风筒用钢板与型材加工焊接而成，电源引线用钢管布线和电缆布线均可，壳外设有接地螺钉. (注：CBF为BAF改进型，其安装尺寸等同于BAF)。
二、产品特点
1、防爆轴流风机由防爆电机、叶片、风筒等部件组成。
2、风机采用优质钢板卷曲而成，具有较高的强度。
3、电机性能可靠、能耗低、寿命长。
4、电缆布线。
三、技术参数
|
产品型号 |
直径（mm） |
功率（KW） |
主轴转速rpm |
风量m3/h |
电缆外径/螺纹mm/G″ |
|
CBF-300 |
300 |
0.18 |
1450 |
2280 |
ф10-ф14 |
|
CBF-400 |
400 |
0.37 |
1450 |
2880 |
|
|
CBF-500 |
500 |
0.55 |
1450 |
5700 |
|
|
CBF-600 |
600 |
0.75 |
1450 |
8700 |
|
|
CBF-700 |
700 |
1.1 |
1450 |
10200 |
四、外形及安装尺寸
|
型号尺寸 |
B |
ф1 |
ф2 |
ф3 |
ф4 |
|
CBF-300 |
315 |
310 |
330 |
350 |
380 |
|
CBF-400 |
315 |
410 |
400 |
450 |
485 |
|
CBF-500 |
315 |
510 |
530 |
550 |
585 |
|
CBF-600 |
315 |
610 |
630 |
650 |
695 |
|
CBF-700 |
350 |
710 |
735 |
765 |
790 |
五、注意事项
1，定货时须按照型号含义定货
2，产品实行一年保修，一年内产品在正常使用情况下出现任何故障由本公司免费维修
