YUYA-17D液压传动与PLC实训装置(工业型)
- 价 格：
面议 /
台
- 供 应 地：上海上海市
- 发布公司：上海育仰科教设备有限公司
- 产品型号：YUYA-17D
- 品 牌：育仰
- 发布日期：2016/10/12 13:01:10
- 联系人QQ：742805758
详细说明

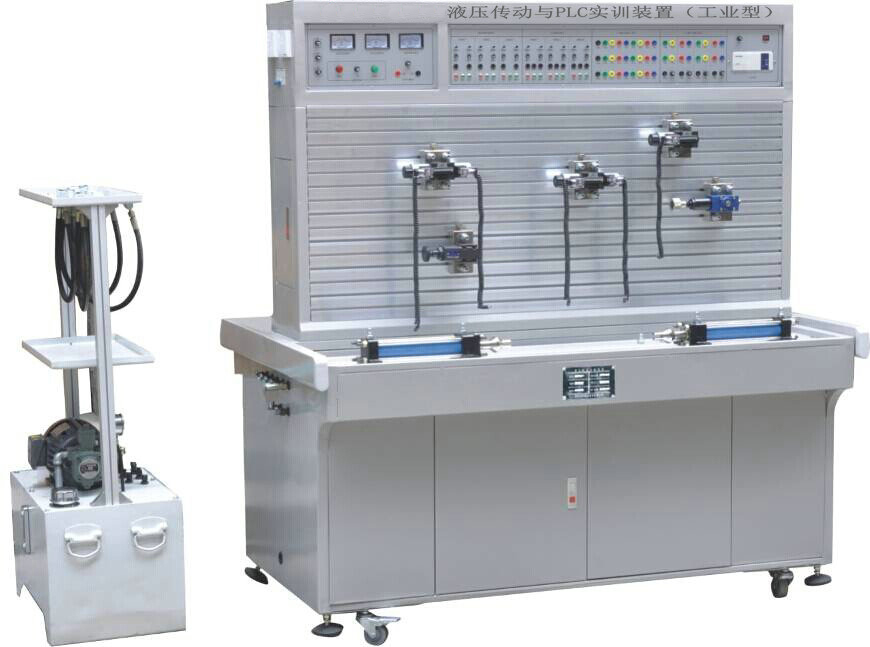

YUYA-17D液压传动与PLC实训装置(工业型)
液压传动与PLC实训装置是高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比与了解气、电、液各自具有的特点、特色、及优缺点等。
YUYA-17D液压传动与PLC实训装置(工业型)主要特点：
液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
技术参数：
1．输入电源：三相五线，380V．允差±l0%，50Hz。
2．装置容量：<2kVA。
3．变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
4．PLC选用三菱FX1N系列主机
5．电机：额定电压380V．额定功率0.75kW，绝缘等级B
6．液压泵站：容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
三、液压传动与PLC实训装置(工业型)实训项目:
1、可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2、单级调压回路
3、多级调压回路
4、减压回路
5、卸荷回路
6、进油节流调速回路
7、回油节流调速回路
8、旁油节流调速回路
9、液压缸差动连接的快速运动回路
10、调速阀短接速度换接回路
11、调速阀串联的速度换接回路
12、调速阀并联的速度换接回路
13、用换向阀的换向回路
14、用"O"型机能换向阀的锁紧回路
15、用液控单向阀的锁紧回路
16、用顺序阀控制的顺序动作回路
17、用压力继电器控制的顺序动作回路
18、用行程开关控制的顺序动作回路
19、用调速阀控制的同步回
四、液压元件清单：
|
序号
|
型号/规格
|
名称
|
数量
|
单位
|
|
1
|
铁质
|
实训台
|
1
|
台
|
|
2
|
铁质
|
实训桌
|
1
|
张
|
|
3
|
三菱，20点
|
PLC主机模块
|
1
|
块
|
|
4
|
实训台上
|
继电器控制模块
|
1
|
块
|
|
5
|
电源模块
|
1
|
块
|
|
6
|
PLC控制输入模块
|
1
|
块
|
|
7
|
PLC控制输出模块
|
1
|
块
|
|
8
|
MOB40-200
|
双作用液压油缸
|
2
|
只
|
|
9
|
一体式
|
变量叶片泵及电机
|
1
|
台
|
|
10
|
YN-100ZQ/10MPa
|
耐震压力表
|
1
|
只
|
|
11
|
2FRM5-31B/15QB
|
二通流量阀（调速阀）
|
2
|
只
|
|
12
|
3WE6A61B/CG24N9Z5L
|
二位三通电磁换向阀
|
2
|
只
|
|
13
|
4WE6C61B/CG24N925L
|
二位四通电磁换向阀
|
1
|
只
|
|
14
|
4WMM6C50BF
|
二位四通手控换向阀
|
1
|
只
|
|
15
|
4WE6E61B/CG24N9Z5L
|
三位四通电磁换向阀
|
1
|
只
|
|
16
|
4WE6J61B/CG24N9Z5L
|
三位四通电磁换向阀
|
1
|
只
|
|
17
|
LI-10B
|
单向节流阀
|
1
|
只
|
|
18
|
I-10B
|
单向阀
|
1
|
只
|
|
19
|
Y-10B
|
先导式溢流阀
|
1
|
只
|
|
20
|
DG-02B
|
直动式溢流阀
|
1
|
只
|
|
21
|
DZ6DP1-5X/75
|
直动式顺序阀
|
1
|
只
|
|
22
|
DR6DP1-5X/75 YM
|
直动式减压阀
|
1
|
只
|
|
23
|
IY-25B
|
液控单向阀
|
2
|
只
|
|
24
|
HED40P15/100Z14L24
|
压力继电器
|
2
|
只
|
|
25
|
|
三通
|
4
|
只
|
|
27
|
|
四通
|
3
|
只
|
|
28
|
|
快速接头（母插座）
|
1
|
套
|
|
29
|
|
快速接头（公插头）
|
1
|
套
|
|
30
|
|
吸油过滤器
|
1
|
只
|
|
31
|
|
油温液面计
|
1
|
只
|
|
32
|
|
清洁盖
|
1
|
只
|
|
33
|
|
空气滤清器
|
1
|
只
|
|
34
|
|
行程开关
|
4
|
只
|
|
35
|
容积90L
|
油箱
|
1
|
只
|
|
36
|
|
漏油盘
|
1
|
个
|
|
37
|
L-HL46
|
液压油
|
75L
|
|
|
38
|
|
内六角扳手
|
1
|
套
|
|
39
|
|
活动扳手
|
2
|
把
|
|
40
|
|
长柄螺丝刀
|
1
|
把
|
|
41
|
胶管
|
M16*1.5/8I-W-0.5M(装好快捷接头)
|
10
|
根
|
|
42
|
|
M16*1.5/8I-W-0.7M(装好快捷接头)
|
15
|
根
|
|
43
|
M16*2.4 11*1.9
|
O型圈
|
2
|
个
|
|
44
|
|
O型圈
|
3
|
个
|
|
45
|
|
电机电源线（制作好）三相四线电线
|
1
|
根
|
|
46
|
|
液压实验指导书说明书
|
1
|
册
|
|
47
|
|
PLC编程软件 程序光盘
|
1
|
张
|
|
48
|
三菱
|
编程电缆
|
1
|
条
|
