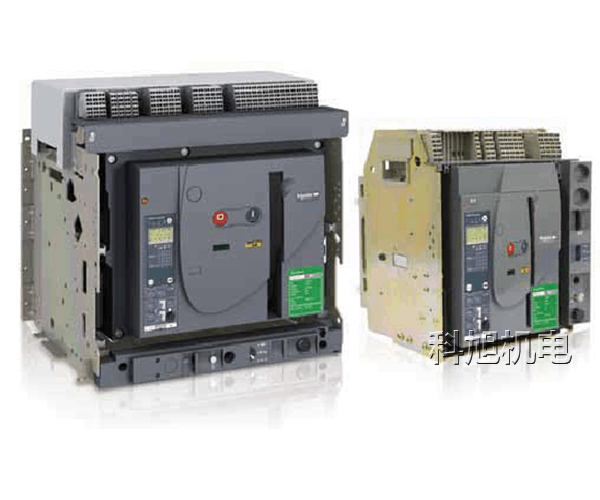

上海人民RMW1-3200/2000A/4P框架断路器.



---

---

---

---

万能式断路器：万能式断路器又称框架式断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。万能断路器功能介绍:断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开 按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。

---

科旭机电：【科旭机电】是浙江科旭机电有限公司的简称，【科旭机电】是一家工业品采购商城，有：“国内外品牌低压配电、仪器仪表、气动元件、机电设备配件......上万种”，任您挑，任您选。【科旭机电】还代理经营其他低压电器、气动元件、以及其他机电配件产品品牌：亚德客，费斯托，施耐德，西门子，ABB，三菱，伊顿，欧姆龙，韩国LS，常熟，天水213，上海人民，倍加福，图尔克，施克，奥托尼克斯，SMC，......，想了解和求购其他工业产品，请各位新老客户来电咨询、洽谈！我们的服务宗旨是：只要您有需要，您报的出型号，报的出产品品牌，或者能提供产品样本图片，或者能描述产品外观和功能特性，【科旭机电】都能供应给您。

---

常熟开关厂 - 万能断路器



---

上海人民电器厂 - 万能断路器

---

贵州长征 - 万能断路器

---

上海静益黑猫 - 万能断路器



---

施耐德 - 万能断路器

---

ABB - 万能断路器

---

万能断路器常见问题

---

■万能式断路器不能合闸是什么原因？在确定是万能式断路器故障后，抽出万能式断路器（指抽屉式万能式断路器）检查原因。1、因欠压脱扣器失电而使万能式断路器不能合闸电压过低或欠压脱扣器线圈失电故障，都会使万能式断路器跳闸而导致不能重新合闸。以下四种情况会引起欠压脱扣器线圈失电。a.闭合按钮、继电器接点、万能式断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；b.回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；c.由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都容易使电流过大而导致脱扣线圈发热而烧毁，失去脱扣线圈的功能。d.保护回路熔断器熔断，造成回路不通，欠压脱扣器的脱扣线圈失电.....

---

■1000安培的万能断路器,为什么经常跳闸？判断是否是电流型故障还是线路或电压类型故障,判断方法,一般电流型故障跳闸是有故障脱扣器动作,在开关脱扣器（一般开关的左侧,显示屏的上部）有rest红色弹钮弹出,此为电流故障.或需要复位才能再次合闸.如果是上述情况,可能是：A.故障电流的确超过设定值,请检查电流设定值或判断回路是否存在大电流.B.也有可能是不平衡电流或接地电流动作,请检查故障脱口灯判断,调整合适保护定值.C.脱扣器或测量内部电流互感器损坏,也可能导致调整,跟换开关或开关损坏部分非1所述,可能是其他情况,情况较多大致说明一下：a.欠压线圈动作,一般有电网电压波动导致,处理方法增加延时器或直接取消欠压线圈,不过取消要咨询设备生产厂家,以免其他功能被取消,b,负控跳闸,出现类似情况很多,是有供电计量负控表的错误信号导致跳闸.c.其他联动或互锁的干扰,可以解除外部跳闸信号的输入,在观察,如果正常及为次故障.以上都是非人为原因的故障及故障处理方法。

---

■怎么操作万能断路器，断路器中部有几个黄色红色绿色的按钮，是起什么作用的？如何操作？操作后如何看它显示的状态？断路器底部的铁杆、旋钮、孔是干什么用的？柜子上还有另外两个合闸分闸按钮。答：绿色按钮右边的是一个储能装置，把他扳下来再推回去反复几次储能，能看到绿色按钮下面黄色显示储能，然后按红分闸，按绿色合闸。下面铁杆是底盘车操作手柄，可以拔出来（底盘车摇进摇出），旋钮是位置指示按钮显示断路器现在在抽屉中所处的位置（检修位或工作位），孔是底盘车操作孔，铁杆插入后底盘车可以摇进摇出（仅限断路器处于分闸状态时，合闸时应该无法插入）。

---

■万能式断路器它的操作基本操作原理是怎么样的？万能式断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开 按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 DW15-1000、 1600、2500、4000断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上， 上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连 成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧 板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方， 欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指 示牌“1”“0”和“贮能”指示，还有供合闸及分闸用的按钮“1”“0”（均按下）。DW15-1000、 1600断路器附有正面手动操作手柄；DW15-2500、4000附有检修用的手动操作手柄（均可卸下）。

---

■万能断路器怎样合闸？万能断路器电动合闸顺序，先按储能按钮，储能到位后，按下合闸按钮。如果没有储能的，则直接按下合闸。手动合闸顺序，用万能断路器上的专用操作手柄，对万能断路器上下进行手动储能到位，到位后按下断路器上的合闸按钮。分闸则直接按分闸按钮。

---
