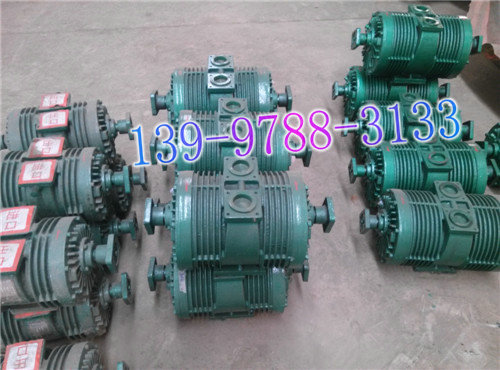

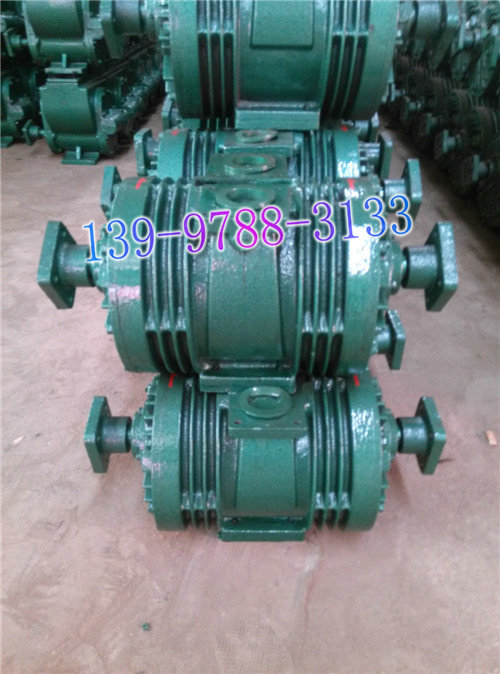

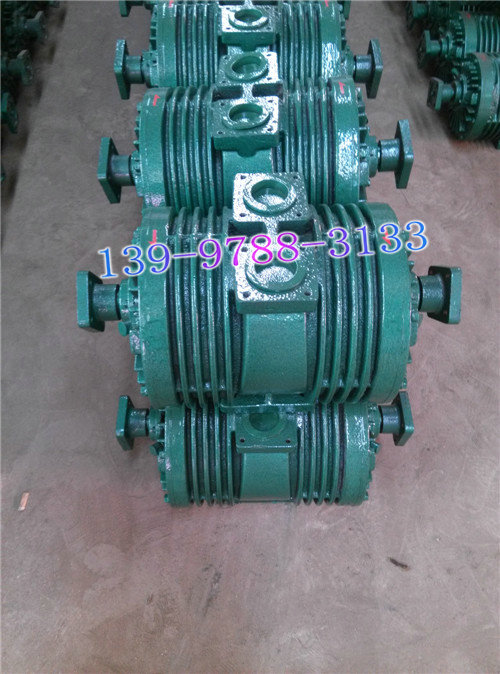

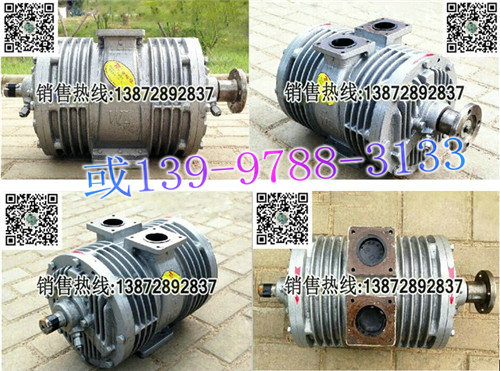

单级多旋片式系列沼气真空泵由泵体、转子、前后端盖、叶片、轴承、联轴器等部件组成。转子中心偏执于泵体中心，当泵工作时、靠皮带轮或取力器取的动力通过轴，转子内的叶片偏心旋转抽出密封罐内的空气，是至形成负压，利用大气压强与罐内的空气压强之差将液体吸入罐内，达到采集运输的目的，沼气真空泵可以安装在农用三马车、牵引车、农用拖拉机、农用汽车和大卡车上，是环卫吸粪车、城市吸污车、石油运输车最佳的选择。

一、用途及特点
旋片式真空泵系统是吸污车、吸粪车及以真空方式抽吸的罐式车辆的最核心系统。广泛用于市政环卫、流体物资的收集运输。该系统结构精巧，系统置于车辆大梁下部，便于安装检修，不占用罐体有效容积。节能环保，动力来自于车辆本身，无需外力。物料直接进入罐体，完全不通过真空系统，因此，真空泵磨损小，使用寿命长。

二、结构及工作原理
该系统由真空泵、油气分离器、水汽分离器、四通阀、单向阀、防溢阀及联通管道组成。真空泵由传动轴连接取力器获得旋转动力，真空泵旋转运行把密封罐内的空气抽出，使密封罐体内形成负压状态，这时开启进料阀门，污水、污泥、及一切流质物（泔水、废液、油类、带水残渣等）就会在大气压的作用下，通过吸管直接进入罐体容器内，真空泵持续运行，至装满罐体容器，关掉进料阀门，收集过程结束。

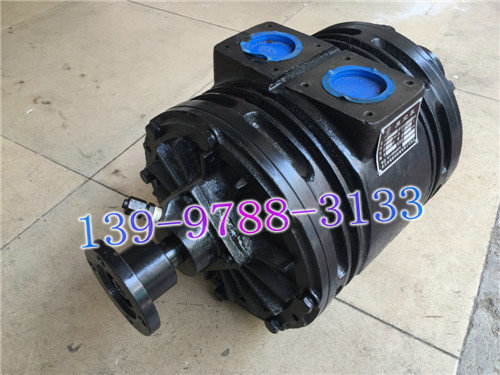

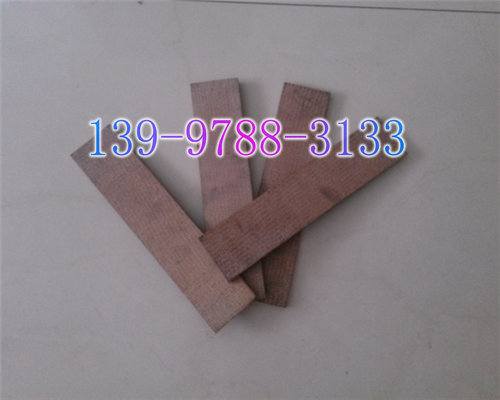

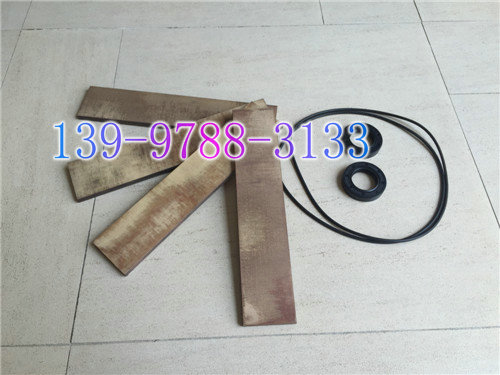

真空泵是真空系统的核心部件，它决定了整个收集过程的效率。它由泵体、转子、叶片、轴承、偏心端盖、连接盘等零件精密组合而成。叶片在转子里作径向滑动；叶片和转子组合体置于泵体偏心位置，形成进气腔和排气腔；四片叶片把腔室分成四个小腔室。当转子旋转时，小腔室通过进气腔吸入罐体空气，旋转至排气腔排出，周而复始，使罐体里无空气可吸而成真空状态。

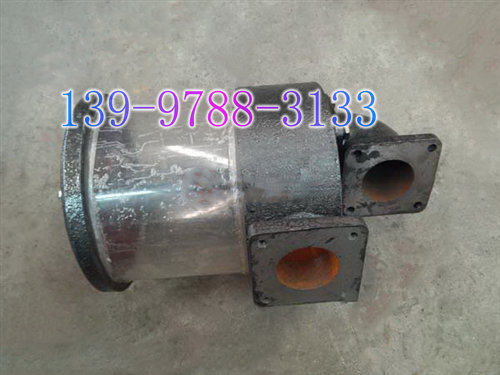

油气分离器是分离润滑油和空气的装置，分为上下两部分，上部分离，下部贮存油。润滑油在真空泵运行过程中，是必不可少的介质，其润滑、密封、冷却等作用至关重要。润滑油贮存在油气分离器下部，随罐体里的空气一起吸入泵体，随空气一起排出至油气分离器里；分离后，空气排至大气中，油贮存于下部。

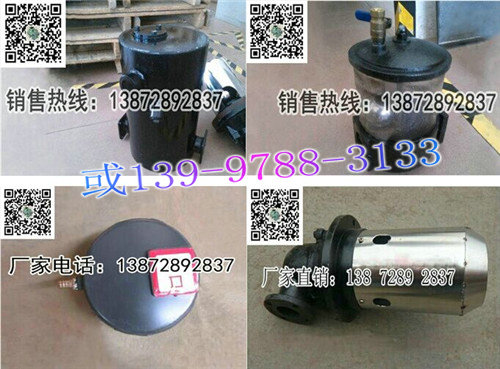

水气分离器安装在真空泵进气口前端位置，由浮球阀和冷凝罐组成。它能有效分离罐体空气里的水分，使进入真空泵里的空气保持干燥，预防润滑油变质。能防止意外漫罐时，流质进入真空泵而卡死真空泵，有效保证真空泵的正常效率。
   防溢阀安装在罐体上部，是真空泵进气口的最前端。当流质物充满罐体容器时，浮球阀自动关闭，防止流质物进入真空管路和真空泵。

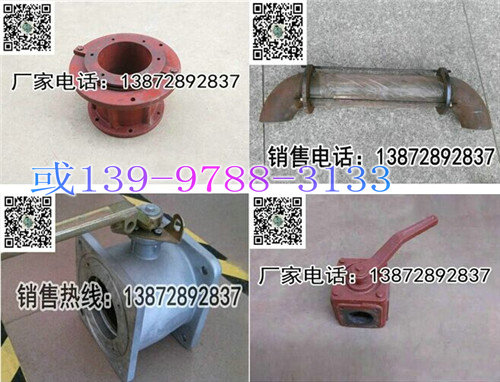

   四通阀安装在真空泵进气口与水气分离器之间，用于切换罐体的出气和进气方向。在罐体、进气口、排气口三者之间切换，使真空泵完成罐体里产生负压和正压的状态，完成吸和排的工作。
单向阀安装在真空泵进气管上，使进入真空泵的气体单向流动，预防真空泵在失去动力时反转。

三、技术参数
规格型号 功率(kw) 转速(r/min) 抽率(L/s) 真空度
(mpa) 适于容积（m3）
XD-30 5 500-600 30 -0.09 1-4
XD-50 7.5 600-700 50 -0.095 3-6
XD-100 11 1000-1200 100 -0.095 5-16

四、安装尺寸
型号  长X宽X高  管接法兰   管外径
（mm） 地脚（长*宽） 备注
XD-30 490*230*240 92*92 50 65*85(4-M12)

XD-50 530*270*285 92*92 60 80*120(4-M12)

XD-100 565*300*310 92*92 76 110*140(4-M12)

五、操作规程
1、安装时，轻拿轻放，不允许锤击、敲打。
2、安装前，一定要清洁管路，确保无焊渣等异物进入真空泵内。
3、按箭头所示旋向匹配取力器旋向一致。
4、首次安装真空泵，一定要预先加油约200毫升。（柴机油，寒冷地区使用防冻机油）。
5、安装完成后，用扳手撬动传动轴，使真空泵旋转至少一周，无异常阻滞现象。
6、初次安装完成后，要低速空载运行3-5分钟，检查渗漏、温升、异常振动。
7、新泵投入使用的最初阶段，累计工作5小时后，必须更换润滑油一次；以后每50小时更换一次。
8、每次作业时要认真观察真空泵进油情况，及时清理进油管。
9、必须匹配合适的管道，避免气阻，影响抽率。
10、观察水气分离器，发现有水及时排放，否则会使润滑油变质；若发现润滑油变质，应及时更换。
11、一定要安装防溢阀，防止漫灌。作业时严禁抽漫罐；若有发生，应立即清洗真空泵及所有气路和油路并更换润滑油。检查防溢阀。
12、真空泵安装在角铁架上，在不干涉其它部件的情况，尽量与取力器的轴线保持一致，偏差不得大于10度。

六、一般故障及处理方法
序号 故障原因 检查方法 处理方法
1 无真空 检查各阀门是否关闭 关闭阀门
2 真空度不高 检查进气管和罐体的密封情况和旋向 压紧螺丝调整旋向
3 泵体温升高 检查润滑油，是否进油或油量过少 疏通管路 加油
4 四通阀喷油 检查一级分离器的回油或油量过多 放油至油标中间
5 真空泵不转 检查真空泵是否有异物卡死 清除异物
6 真空泵不转 检查连接法兰和键 修理更换
7 漫灌 检查防溢阀或报警器 修理更换
