2015/11/3 15:42:00 来源： 湖北江南专用特种汽车有限公司
高空作业车的分类：一般有折叠臂、伸缩臂、混合臂、自行式、剪叉式等五个系列。此外，也可以分为垂直升降式（又称剪叉式）、折臂式升降式、自行式、伸缩臂式、曲臂式、套缸式、铝合金式、自装卸式。其中垂直升降式工作斗承重大，但作业高度受限，机动性差，不灵活，目前国内广泛运用的是折臂升降式高空作业车。
|
【主要技术参数】 |
|||
|
产品商标 |
江特牌 |
公告批次 |
257 |
|
产品名称 |

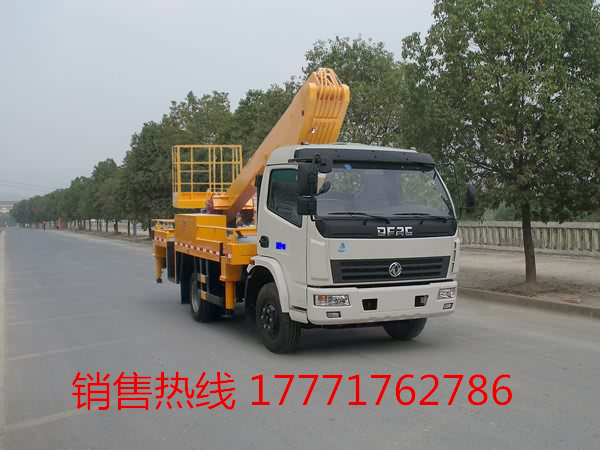

JDF5060JGKJ4型高空作业车 |
产品号 |
ZJVMP4D7026 |
|
总质量(Kg) |
5505 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
外形尺寸(mm) |
7600×1990×2995 |
|
|
整备质量(Kg) |
5180 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
2+3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
27/14 |
前悬/后悬(mm) |
1015/1885 |
|
轴数 |
2 |
轴距(mm) |
3360 |
|
轴荷(Kg) |
1830/4005 |
最高车速(Km/h) |
95 |
|
其它 |
前伸:920mm,后伸:420mm;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接或螺栓连接;后下部防护装置断面尺寸(宽×高):30×190(mm),后下部防护装置离地高度:470mm. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
JX1060TSG24 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
江铃牌 |
生产企业 |
江铃汽车股份有限公司 |
|
外形尺寸(mm) |
5850×1880×2020 |
轮胎数 |
6 |
|
接近角/离去角(°) |
27/18.5 |
轮胎规格 |
7.00R16LT |
|
钢板弹簧片数 |
7/5+5 |
前轮距(mm) |
1385 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1425 |
|
排放标准 |
GB17691-2005国Ⅳ,GB3847-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
JX493ZLQ4 |
江铃汽车股份有限公司 |
2771 |
80 |
工作装置
高空作业车的工作装置包括支腿机构、举升机构、回转机构、作业平台及其调平机构等。
（1）支腿机构
目前多采用液压支腿。利用汽车发动机取出的动力来驱动液压泵，通过控制阀把液压泵产生的液压油供给液压支腿工作缸，实现支腿伸缩。在高空作业车两侧，一般设有操纵杆，可使前后左右4个液压支腿单独伸出或缩回，所以即使在不平整或倾卸地面上，也能把车体调整到水平状态，安全作业。
（2）举升机构
实现作业平台的升降和变幅。
垂直升降式举升机构按传动方式可分为液压传动和机械传动，按其结构形式可分为交叉剪刀式和套筒式。交叉剪刀式按交叉布置，铰接成剪刀形的连杆框架结构。当改变连杆交叉的角度即实现升降运动。连杆交叉角度的改变，可通过液压油缸活塞杆的伸缩或钢丝绳的收放来实现。套筒式有桁架式、箱式或圆筒式，通过多节套筒的伸缩完成升降运动，驱动方式可采用液压传动或钢丝绳滑轮传动。这种垂直升降式举升机构作业高度有限，工作范围较小，但工作平台较大，且支撑稳定。
动臂式举升机构可分为伸缩臂式或直臂式、折叠臂式或曲臂式、混合臂式等形式，这是目前主流的举升机构形式。伸缩臂式举升机构由多节套装、可伸缩的箱形臂构成，包括基本臂和伸缩臂，伸缩臂可为一节或多节，各节间装有液压缸。当液压缸工作时，各节臂在液压缸活塞杆的推动下可沿导向元件上下滑动，从而改变臂架的长度。折叠臂式举升机构由多节箱形臂折叠而成，可分为上折式和下折式，各节臂的折叠和展开由各节间的液压缸完成。可完成一定高度和幅度的作业，下折式可完成地平面以下的空间作业。混合臂式举升机构由折叠臂和伸缩臂混合而成，结合了两者的优点，扩大了作业的高度和幅度，并有较强的越障能力。
（3）回转机构
通常采用全回转式回转机构，正反转方向可根据作业需要进行选择。一般由液压马达带动具有减速作用的机械回转装置旋转。回转机构的回转部分和作业平台均安装在回转支承即转台上。驱动装置固定在转台上，其下端装有驱动齿轮。回转支承由转台和与车架固定连接的内齿圈座组成。当驱动装置转动时，经齿轮与固定齿圈啮合，齿轮沿齿圈滚动，带动转台回转。在转台与固定齿圈座之间装有滚球或滚柱，以便减少转台的摩擦阻力。回转机构的机械传动形式可采用蜗杆蜗轮、摆线针轮或行星齿轮等传动方式。
（4）作业平台及调平机构
举升机构的端部连接作业平台，是用于载人或器材的基本构件。为保证作业人员安全工作和防止器材掉落，各国对作业平台的结构和性能提出了明确的要求。如平台的护栏高度、平台宽度、平台的防滑表面、平台上的安全带等。
为了使作业平台的底平面在作业过程中始终保持水平，高空作业车上装有作业平台保持水平的自动调平机构，主要有机械式、机液组合式、电液组合式等三类。
湖北江南生产8米，10米，12米，14米，16米，18米，20米，22米，24米等各类型高空作业车。江铃高空作业车，东风小多利高空作业车，庆铃五十铃高空作业车等为我公司最畅销车型，产品质量扎实可靠，市场占有率高，价格合理。
