SICK编码器DFS60B-BDEA05000重磅出击产品系列 AFS/AFM60 SSI 精确、灵活、多样化 绝对值型编码器的分辨率高达 30 位 (AFM60) 或高达 18 位 (AFS60) 圆型夹紧法兰、伺服法兰、盲孔空心轴、通孔空心轴 SSI 接口, SSI 接口 + 增量型接口 或 SSI 接口 + Sin/Cos 接口 分辨率，偏移量等可编程设定（视具体型号而定） 连接技术：M12 插头、M23 插头或电缆出线 外壳防护等级：IP67（外壳侧），IP65（轴侧） 工作温度：-30 °C 至 +100 °C（视具体型号而定）

运动控制传感器

西克(SICK)凭借50多年的编码器生产研发经验，成为编码器行业的佼佼者。西克(SICK)运动控制传感器主要包括：增量型旋转编码器、单圈绝对值旋 转编码器、多圈绝对值旋转编码器、拉线式编码器和伺服反馈系统。广泛应用于钢铁行业、港口、机床、电梯、风力发电、输送线、压力机械等。

公司名称：上海卡翼自动化科技有限公司

联系人：邱雪坤

电话：021-31263717

传真：021-36510230

手机号：15821369139（24小时在线）

商QQ ：858218695（24小时在线）

绝对值旋转编码器

旋转编码器将旋转的机械参数转换成电气信号，这些电气信号可以被计数器、转速表、数控系统（CNC）、PLC和IPC分析处理，完成监控和检测任务。绝对值旋转编码器为轴的每一个位置提供一个独一无二的编码数值。 产品系列 AFS/AFM60 PROFINET 产品智能、功能强大、测量精准 高分辨率，30 位绝对值型编码器（单圈型 18 位、多圈型 12 位） 圆型夹紧法兰、伺服法兰和盲孔空心轴 连接类型: 3 x M12 轴向插头 PROFINET-IO-RT 接口 数据更新时间小于 5 ms 循环轴功能 速度、位置、温度、工作时间等的警告、报警与诊断功能。 5 个 LED 状态指示灯

AHS/AHM36 SSI 绝对值旋转编码器

特性规格：

精巧的36毫米外形尺寸

总分辨率高达26位（14位单圈+12位多圈）

包含夹紧法兰型、伺服法兰型和盲孔空心轴型

可旋转的M12公插座或可旋转的电缆出线 可编程配置的SSI接口：分辨率、预置值等可编程

防护等级可高达IP66+IP67双重防护

工作温度范围可达: -40°C …+100°C 产品系列 AHS/AHM36 SSI 灵活、智能、紧凑 紧凑型 36 mm 绝对值型编码器总分辨率高达 26 位（单圈型：14 位，多圈型：12 位） 圆型夹紧法兰、伺服法兰、盲孔空心轴 可旋转的 M12 插头或可旋转的电缆出线 SSI 接口 可编程 SSI 型：分辨率、预设值等均可编程设置（按型号） 防护等级达 IP67（视具体型号而定） 工作温度：-40 °C 至 +100 °C（视具体型号而定）

应用领域：

适用于各种需要进行绝对值位置检测的行业应用，特别是各种安装位置受限制的机械设备上，如：

自动导航小车AGV

工业车辆

商业车辆

包装机械

物流设备

机械制造

印刷机械

客户受益：

配备可旋转的M12插座/电缆并具备多套安装孔和多种轴径，成就了简便、省时、省心的机械安装方式

可编程配置的SSI接口，使用起来简单便捷（按型号）

在各种应用中均可方便的经行设置：支持二进制或非二进制分辨率，并可配置循环轴功能，支持非整数圈数

采用坚固可靠的全磁性的扫描系统，因此允许在恶劣的环境下使用

巧妙的设计可以节省安装空间，适用于空间受限的各种应用环境

提供很高的性价比 产品系列 AHS/AHM36 SSI 灵活、智能、紧凑 紧凑型 36 mm 绝对值型编码器总分辨率高达 26 位（单圈型：14 位，多圈型：12 位） 圆型夹紧法兰、伺服法兰、盲孔空心轴 可旋转的 M12 插头或可旋转的电缆出线 SSI 接口 可编程 SSI 型：分辨率、预设值等均可编程设置（按型号） 防护等级达 IP67（视具体型号而定） 工作温度：-40 °C 至 +100 °C（视具体型号而定）

AHS/AHM36 CANopen 绝对值旋转编码器

特性规格：

精巧的36毫米外形尺寸

总分辨率高达26位（14位单圈+12位多圈）

包含夹紧法兰型、伺服和盲孔空心轴

可旋转的M12公插头或可旋转的电缆出线

可编程配置的CANopen 接口

诊断功能：温度、工作时长等

防护等级高达IP66+IP67

工作温度范围: -40°C to +85°C

应用领域：

自动导航小车AGV

工业车辆

商业车辆

包装机械

物流设备

机械制造

印刷机械 产品系列 AHS/AHM36 CANopen 灵活、智能、紧凑 紧凑型 36 mm 绝对值型编码器总分辨率高达 26 位（单圈型：14 位，多圈型：12位） 夹紧法兰、伺服法兰、盲孔空心轴 可旋转的 M12 插头或可旋转的电缆出线 CANopen 接口可进行参数配置 诊断功能：温度、运行时间等（视具体型号而定） 防护等级达 IP67（视具体型号而定） 工作温度：-40 °C 到 +85 °C （视具体型号而定）

AFS/AFM60 PROFINET 绝对值旋转编码器

特性规格：

30高分辨绝对值型编码器 (单圈18位 和多圈12位)

夹紧法兰、 伺服法兰、盲孔轴

增量旋转编码器

旋转编码器将旋转的机械参数转换成电气信号，这些电气信号可以被计数器、转速表、数控系统（CNC）、PLC和IPC分析处理，完成监控和检测任务。增量旋转编码器输出脉冲信号。

连接方式: 3 x M12轴向插头

数据更新时间：＜ 5 ms

PROFINET-IO-RT 接口

循环轴功能

速度、位置、温度、工作时间等的警告、报警与诊断功能

5 个LED 状态指示灯

DBS60 增量旋转编码器

特性规格：

夹紧法兰，伺服法兰，盲孔空心轴和通孔空心轴

外壳：? 58 mm；紧凑的安装尺寸，长球轴承支撑间距

配备法兰和定子联轴器，实现多种安装选项

线数：高达每圈5000个脉冲

电缆出线，径向M23或M12插头

TTL/RS-422和HTL/推挽式接口，4.5 V DC至30 V DC TTL/HTL通用接口

空心轴：金属型很大直径为? 5/8"，绝缘型很大直径为? 15 mm；前部和后侧轴夹

应用领域：

适用于工厂自动化和物流自动化行业，几乎所有的工业应用！

异步电机反馈

机床、塑料、纺织、玻璃、木工机械

包装、印刷机械

内部物流、外部物流

轮胎机械

电子和太阳能

电梯 产品系列 AFS/AFM60 PROFINET 产品智能、功能强大、测量精准 高分辨率，30 位绝对值型编码器（单圈型 18 位、多圈型 12 位） 圆型夹紧法兰、伺服法兰和盲孔空心轴 连接类型: 3 x M12 轴向插头 PROFINET-IO-RT 接口 数据更新时间小于 5 ms 循环轴功能 速度、位置、温度、工作时间等的警告、报警与诊断功能。 5 个 LED 状态指示灯

用户获益：

不同的法兰和轴型，让客户拥有多种安装选项

通用电缆出线和径向插头，使编码器能够于紧凑空间，并且可实现灵活的布线

紧凑的外壳尺寸，节约了宝贵空间；编码器背侧可选心轴夹，使安装更容易

可选的隔离型轴，保护编码器不受高温和大电流的损坏

具有不同安装孔的法兰和定子联轴器，使一种编码即可实现多种安装选项

坚固耐用的设计和轴承间距较长，使编码器能够承受大的轴负载，并实现更长工作寿命

TTL/HTL组合接口，减少了产品的种类，使客户可以减少库存成本

DBS36/50 增量旋转编码器

特性规格：

更多电气接口：新增3通道HTL推挽和3通道NPN开路集电极

更小巧的外壳，更柔韧的弹簧片

增强EMC抗干扰，加固轴承锁紧

可定制更宽工作温度范围：-35 … + 95 °C

采用很新设计的轴承系统，轴承间距达30mm；

防止跑偏，造成轴或编码器损坏；

大大减少高速运动中的振动；

提高了轴承和编码器的使用寿命；

可插拔的电缆，可径向和轴向弯曲;

可提供"定制"方向的出线方式；

客户可自由电缆长度或在末端增加插头；

接线简单，大大方便客户的设计方案；

所需的安装空间较小；

DFS60旋转编码器主要应用:

钢铁行业

港口机械

起重机械

压力机械

玻璃机械

印刷机械

纺织机械

木工机械

包装机械

线性编码器

SICK线性编码器采用非接触式的磁性检测原理来进行绝对线性位置测量，同光电式检测方式相比，磁性检测原理不受周围环境油污、灰尘等的影响，能适应全天候工作。

特性规格：

精巧的安装尺寸

分辨率高达16位

可编程：输出电压、零脉冲位置、零脉冲宽度和脉冲数

KH53 线性编码器

特性规格：

非接触式长度测量，坚固耐用、免维护

高度可重复性（0.3米/1米），高分辨率（0.1毫米）

SSI和PROFIBUS接口

绝对位置测定

长度测量范围可达1700米

可在恶劣的环境下使用

很高运动速度可达6.6米/秒

阅读器和感应标尺的间距冗余可达55毫米± 20毫米

KH53线性编码器：

很大测量长度：1,700m

无磨损的非接触检测方式

无需参考点的绝对的位置测量

多种电气接口可选

位置的取样时间和测量长度没有关系

IP66的高外壳防护等级

可选连接方式：轴向或径向电缆出线，M23或M12连接器（轴向或径向）

电气接口：5V & 24V TTL/RS-422, 24 V HTL/推挽

机械接口：夹紧法兰或伺服法兰，盲孔空心轴或通孔空心轴

可远程设置零位

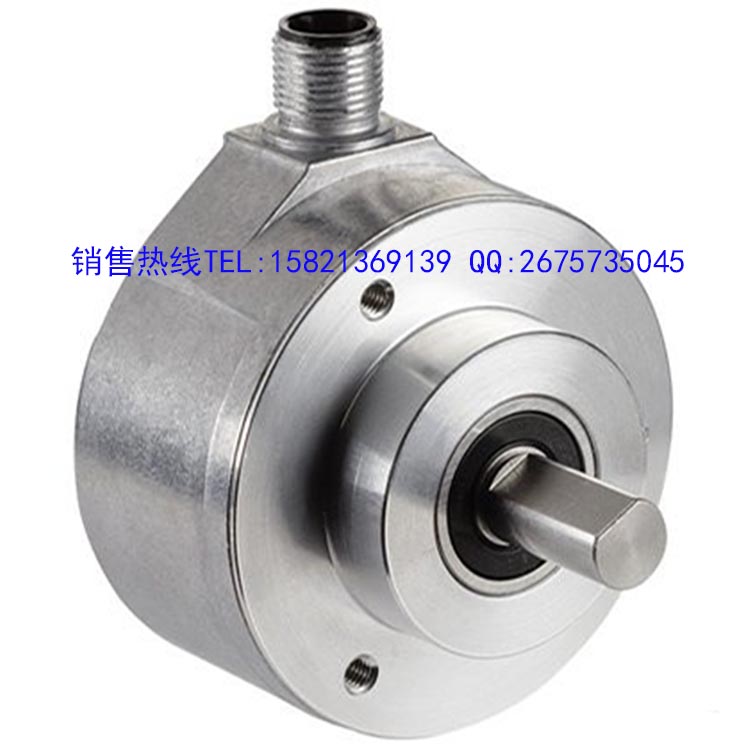

DFS60旋转编码器采用全新的光电检测技术及扫描系统，采用金属码盘；编码器本体安装快速，码盘自动校准，节省校准时间；金属码盘坚固不易碎，可以有效防止因振动或冲击引起的码盘碎裂故障；

分辨率可达 16位（65536步）；

可编程的分辨率,电气接口和零脉冲宽度 ，减少库，减少系统停机时间，选型更加简单

KH53线性编码器技术规格：

测量范围（m）：KH53标准型: 38,107,354,,1,700m,

KH53增强型: 54, 548m

分辨率（mm）：0.1mm

重复精度（um）：300um

接口：SSI, RS 422, Profibus

电源电压（V）： DC 10...32

工作环境温度：-20 °C...+60 °C(KH53标准型), -30 °C...+70 °C(KH53增强型),

连接类型：电缆或圆形车削螺纹系统

· 产品系列 AHS/AHM36 SSI 灵活、智能、紧凑 紧凑型 36 mm 绝对值型编码器总分辨率高达 26 位（单圈型：14 位，多圈型：12 位） 圆型夹紧法兰、伺服法兰、盲孔空心轴 可旋转的 M12 插头或可旋转的电缆出线 SSI 接口 可编程 SSI 型：分辨率、预设值等均可编程设置（按型号） 防护等级达 IP67（视具体型号而定） 工作温度：-40 °C 至 +100 °C（视具体型号而定）
