内蒙古赤峰市巴林右旗数控弯弧机多少钱
一、自动焊数控弯圆机设备概述

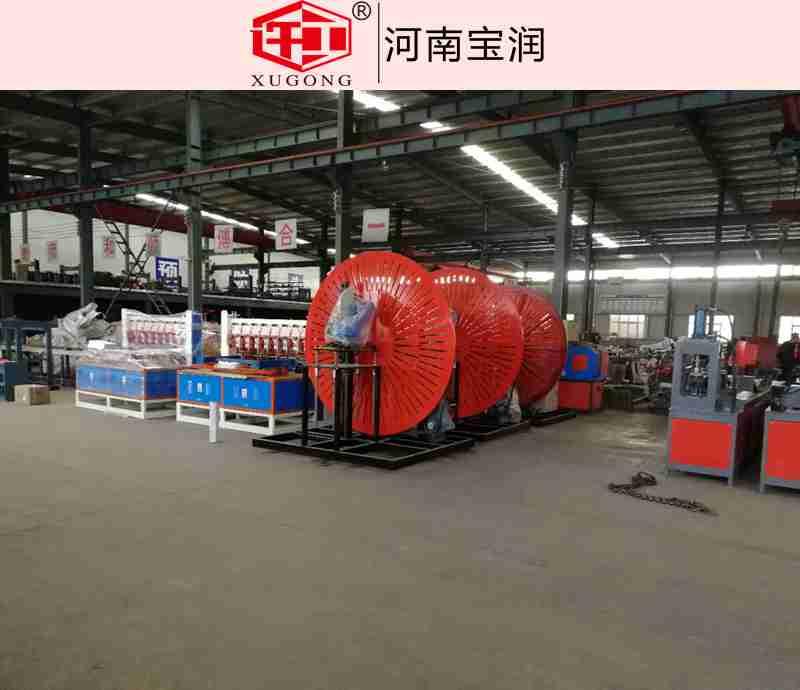

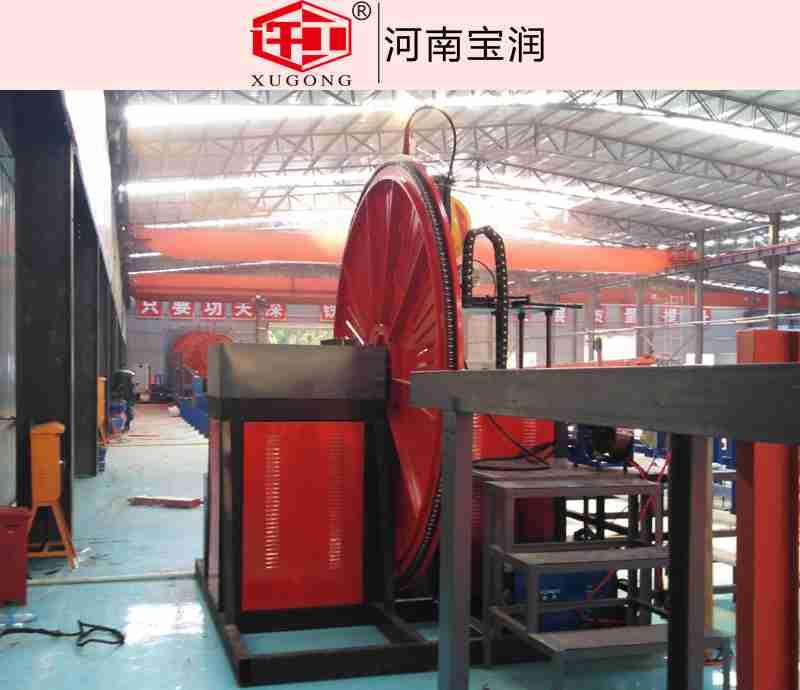

本公司生产的自动焊数控弯圆机，该设备采用立式圆盘结构，同时集成自动焊接和切断装置，
实现“弯圆、焊接、切断”三步数控自动加工，精度可控制在±3mm 以内。传动速度 80cm/min，有效控制了一次成型
合格率。设备操作简单，只需一人操作。精度准、速度快、效率高。
1:直径方便快捷，并且不用更换大盘！
2:伺服电机 高精度行星轮减速机，（弯曲钢筋精度高3倍，速度快2倍，能效利用率高更节能环保！）
3:自动找零点位置，穿筋位置，焊接位置，切割位置（操作更智能，方便，省时）！
4:全自动焊接伺服电机控制焊接更！
5:切割精度控制，人工辅助切割更！
二、自动焊数控弯圆机主要技术参数；
|
弯曲范围（直径） |
Φ16mm-32mm |
|
弯曲速度（m/min） |
80cm/min |
|
弯曲电机功率 |
4.5kw |
|
切断电机功率 |
1.5kw |
|
动力电源 |
380V/50hz |
|
外形尺寸（长*宽*高） |
2830*2650*1450 |
|
重量 |
1750kg |
操作指南;
首先在数控终端进行机械参数设置，设定需弯曲加强圈弯曲周长及焊接机械
手的起始焊接点和焊接长度（单面焊10d,双面焊5d）
1. 通过传输平台人工将钢筋通长肋调整竖直，同时通过传输平台将钢筋端头卡入模具圆盘卡槽位置，启动数控弯圆按钮
3.当钢筋弯曲至设定位置时，机械焊接手自动启动完成加强圈外侧的焊接工作，在达到设定的焊接长度后，气保焊机自动停止。
4.焊接完成后，检查焊缝饱满度，达到要求后使用，人工对加工好的加强圈进行切断并放置与存料架
控制加强圈质量 比较
钢筋笼加强圈加工的精度及尺寸是确保结构物保护层合格的重要环节，加强圈尺寸出现偏差将导致整个钢筋笼尺寸不合格，因此高标准加强圈的制作显得尤为重要。
加强圈弯制过程中，传统弯曲无法确保搭接部分圆顺，下料长度增加2cm弯曲后需切掉翘头，自动焊弯圆可有效控制加强圈搭接部分翘头，且焊缝饱满，能严格保证质量，提高系数，提升经济
