应用范围

适用于各种电压等级的系统中对母线、线路、主变、发电机等的遥测、遥信、遥控等的监测，尤其适用于老站改造。

保护功能

过电压保护。
辅助保护：为补充主保护和后备保护的性能，或当主保护和后备保护检修退出时而增加的简单保护。
低电压一段保护、低电压二段保护、低电压三段保护、母线过电压告、母线低电压告。
非电量保护。
零序过流（零序过流、零序电压闭锁、零序方向、零序跳闸）。
三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能。
电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等。
高压电容器保护。
低压解列保护：利用该元件可实现低压控制，当系统电压低于整定电压时，经可设定的时间，保护动作。保护可独立投退滑差闭锁和欠流闭锁。滑差闭锁当系统发生故障时，电压下降过快超过滑差电压定值时闭锁保护。欠流闭锁当系统电流过小（小0.)时闭锁保护。
反时限保护
主保护：满足电力系统稳定和设备安全要求，出现故障后能以快速度有选择性的切除被保护设备或线路保护。
自投功能：工作电源进线开关跳闸后,自投备用电源。工作母线失压，跳开工作电源，自投备用电源。
低压解列保护。
分合闸回路具有防跳功能，可选择使用。
10（6）KV厂（所）用变压器单元保护测控。

产品概述

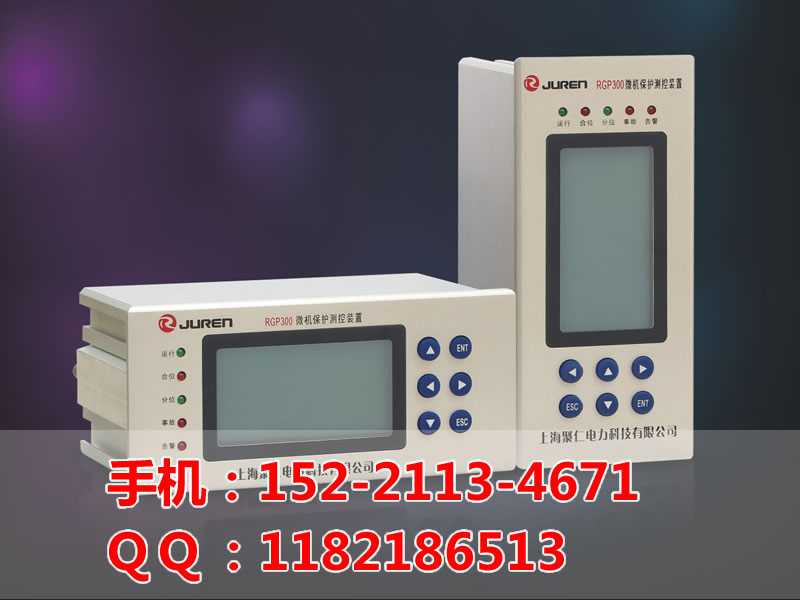

微机线路保护集测量、控制、监视、保护、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。支持常规的RS485总线和及CAN（DEVICENET）现场总线通讯，CAN总线具有也错帖自动重发和故障节点自动脱离等纠错机制，保护信息的实施性和可靠性。

工作原理

装置内部具有高精度的实时时钟，时钟晶振及备用电池均集成在芯片 中，即使装置掉电后也能走时十年以上，年误差由芯片厂家保证不超过2分钟，解决了通常保护装置故障记录时间不准的问题。
装置将所有跳闸出口的保护信号综合为一个跳闸信号输出，用于启动 电笛，发出信号。
通过装置内部的P进行矢量运算处理，可得到以下派生量：三相线电压、理论零序电流、三相总有功功率、三相总无功功率、功率因数、三相总有功电度、三相总无功电度、正序电流、负序电流、正序电压、负序电压以及电流、电压的基波和二到十三次谐波分量，所有的量均显示在装置的界面上，可直接进行观察。
装置将电源消失、装置故障、控制回路断线、反时限保护告、过负 荷告、零序保护告、高温告、轻瓦斯告综合为一个告信号输出，用于启动电铃，发出预告信号。
数据采集单元即模拟量输入系统包括电压形成、模拟滤波、采样保持、多路转换以及模数转换等功能块，完成将模拟输入量准确地转换为所需的数字量。
如果装置的告指示灯变为红色，应检查记录，确认后复归。
提供了五路非电量保护，从一次主设备本体来的非电量信号（如温度、瓦斯等），由开入量（IN08～IN12）接入到装置，作为非电量保护，保护可独立投退。
上电瞬间，装置指示灯全亮，程序进行初始化；初始化结束后，指示灯正常显示，液晶屏幕显示系统主菜单。

可替代以下型号

DF3621
YH-B350
LBD-MRP-2000（R3202）
FH6635
LBD-PXB-4000
ER22010/T
FH6711
DCAP-3066D
WDZ-5231；WDZ-5232
SLL-942
PC800
WDH-30
YZ100-CB
PCM4280
PA300-G
WMH-31A/02
YZ900
GNT-500L1
PMC-550S
PMC-51V
ST600 6HL100
GLT-1831
PSP691U
SNP-9305
WGXD-2007
YKS-530
YAB-51
FB22010ZZ-3
JBK-3000
SBPM830

产品特点

装置告：电流、电压达到设定的初始值并保持到设定的时间，及采集告开入量。
故障录波：可以记录动作前后不少于100条的连续波形。
采用了高性能的MCU处理器，具有极强的数据处理、逻辑运算和信息存储能力，具有先进内核结构、高速运算能力和实时信号处理等优良特性，各种继电保护算法可以轻松完成。
保护性能容易得到改善：保护的性能可以通过研究许多新的保护原理来得到改善。而且许多现代新原理的算法，在常规保护中是很难或根本不可能用硬件来实现的。
装置采用全金属结构，壳体设计简单、合理，各部分均由模具冲压而成，使装置屏蔽效果好，外形美观大方。
每个装置具有12路模拟量采样通道，其中有两路可选配为交流信号或直流信号，其余10路固定为交流信号采样回路，可直接从电流互感器或电压互感器采集交流电流、电压的数据，对选配为直流信号的两路回路，则可采集各类传感器的4～20mA直流信号。
