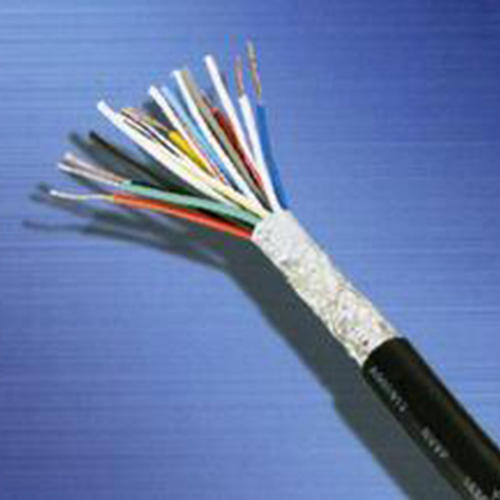

北海HYA20*2*0.9电缆图片
北海HYA20*2*0.9电缆图片
编织铠装.............................................. B
    聚氯乙烯护套 ........................................ V
    细圆钢丝铠装、聚氯乙烯外被层..........................32
    矿用通信电缆表示方法

  矿用通信电缆用型号、规格表示。如：
    a）具有30个对绞线芯的煤矿用聚乙烯绝缘铝一聚乙烯粘结护层钢丝铠装聚氯乙烯护套矿用通信电缆    表示为： MHYA32 30×2
    b）具有1个星绞线芯的煤矿用聚乙烯绝缘聚氯乙烯护套矿用通信电缆，表示为：MHYV 1×4
    矿用通信电缆主要技术性能及指标
    20℃时导体直流电阻 Ω/km 7/0.28 ≤45 7/0.28(3钢4铜)≤73 1/0.8≤36.7
    固有衰减（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.95
    20℃时电缆绝缘线芯绝缘电阻 MΩ.km ≥3000
    线对工作电容（800～1000HZ） uF/km ≤0.06
    近端串音衰减（800～1000HZ） dB/500m ≥70
    电感（800～1000HZ） uH/km ≤800
    耐交流工频电压 1.5KV/1min通过
    直流电阻差 ≤环阻的2%
   的使用特性
    导体的长期允许工作温度-40～+50℃；
    平均相对湿度为≤95%（+25℃时）
    允许附设与安装的温度应不大于-10℃
   弯曲半径：MHYV、MHJYV型电缆为电缆外径的10倍，其它型号的电缆为外径的15倍
煤矿用信号线规格型号
下面我们了解一下按钮，按钮都有一组常开和一组常闭，停止按钮我们要接常闭触点，启动按钮我们要接常开触点，按钮按下常开变为常闭，常闭变为常开，按钮松开常开和常闭又回到原来的位置，这个很好理解吧。接触器自锁电路图还有很多元件，比如热继电器，熔断器，指示灯等等，这些原件我以后会一一讲解，今天我们主要讲解自锁接线，如果原件太多你们可能不好理解，所以我们把接触器的元件去掉，只讲接触器自锁。380伏接触器自锁主触头接线上方三个接三相电源，下方接负载端，线圈A1跟接触器L1联通也就是线圈A1长带电，我们通过控制接触器线圈A2电源来达到控制接触器的目的，电源L3经过断路器或者熔断器到了停止按钮，停止按钮我们要接常闭触点，也就是一直联通的，然后电源到了启动按钮常开点，启动按钮常开点出来到了接触器辅助触头上方，又跟接触器线圈A2联通如图然后启动按钮常开上线又分出一根线到了接触器辅助触头下方，这根线是很重要的，因为停止按钮我们接的是常闭，不按它就是一直联通的，所以辅助触头下方是常带电的，下面我们说一下原理。
北海HYA20*2*0.9电缆图片北海HYA20*2*0.9电缆图片
●产品用途：
矿用阻燃信号电缆(现统称煤矿用阻燃通信电缆)，适用于矿场作信号传输，可移动或固定使用。
●产品型号、规格及使用范围：
1）MHYV（PUYV）聚乙烯绝缘聚氯乙烯护套煤矿用信号电缆（1×2、 1×4 、2×2、 3×2、 4×2、 5×2、 6×2 、8×2、 10×2） 1/1.0、1/1.38；用于矿场作普通信号传输，适用于固定敷设。
2）MHYVR（PUYVR）煤矿用聚乙烯绝缘聚氯乙烯护套矿用信号电缆，（1×2、1×4、2×2、3×2、4×2、5×2、6×2、8×2、10×2）7/0.30、7/0.37、7/0.43、7/0.52；用于矿场作普通信号传输，可移动使用。
3）MHYVP(PUYVP)聚乙烯绝缘聚氯乙烯护套煤矿用信号电缆（1×2 、1×4 、2×2、 3×2、 4×2 、5×2 、6×2 、8×2、 10×2） 7/0.30、7/0.37、7/0.43、7/0.52，用于电场干扰较大的场所作信号传输，可用于固定敷设。
4）MHYVRP（PUYVRP）聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套煤矿用信号电缆（1～10对、1×4）7/0.30、7/0.37、7/0.43、7/0.52，用于电场干扰较大的场所作信号传输，电缆较柔软。
5）MHY32（PUYV39-1）煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套煤矿用信号电缆 （1×2、1×4 、2×2 、3×2 、4×2、 5×2 、6×2、 8×2 、10×2） 1/1.0、1/1.38；用于平巷或竖井或斜井作信号传输。
●使用特性：
   1）电缆导体的长期允许工作温度：-40～+50℃；
   2）月平均相对湿度：95%（+25℃时）；
   3）电缆允许敷设与安装的温度应不低于-10℃；
4）电缆弯曲半径：电缆外径的10倍。
