CGM-高强无收缩灌浆料

南宁 武汉 兰州 设备灌浆锚固无收缩灌浆料

北京大兴、湖北武汉、甘肃兰州、广西南宁、四川成都等多地有分厂公司，可就近选择发货，节省运输时间、节约成本。

18611879738  :  18071031632   :  18070938168  安经理

设备灌浆锚固无收缩灌浆料厂家

☆CGM高强无收缩灌浆料系列
CGM-1通用型 ------ 流动性280以上，强度等级，65兆帕以上
CGM-2豆石型 ------ 流动性260以上，适用于建筑加固及单体较大面积灌浆）
CGM-3超细型 ------ 流动性300以上，强度标号C60，有较大流动性需求）
CGM-4早强型 ------ 有抢工需求的加固，及设备基础等，一天强度可达C30，3天达50-55兆帕以上）
CGM-桥梁支座型----主要用于桥梁支座上
CGM-340型------主要用于要求较高的设备基础二次灌浆上

无收缩灌浆料成分：

高强度42.5号灰色水泥、石英砂、河沙、可分散乳胶粉、减水剂、膨胀剂、微硅粉等

    高强无收缩灌浆料以特种水泥作为结合剂，特选高强度材料为骨料，辅以高流态，微膨胀，防离析等物质配制而成。该产品具有具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。

灌浆料特点：南宁灌浆料

1、早强高强灌浆后1-3天强度高达30Mpa以上，缩短工期；

2、自流态 现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工；

3、微膨胀 浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行；

4、抗油渗 在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保；

5、耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化；

6、耐侯性好 -40℃～600℃长期安全使用；

7、低碱耐蚀 严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。

使用方法：

1、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

2、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模 板顶部标高应不低于设备底座上表面50mm。

3、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。

4、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。宜采用机械拌和。拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量 拌和直至均匀，拌和地点宜靠近灌浆地点。

5、地脚螺栓锚固灌浆：

⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积炎。

⑵灌浆前应清除地脚螺栓表面的油污和铁锈。

⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。

6、 设备基础二次灌浆：

⑴灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干 净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h，基础混凝 土表面应充分润湿，灌浆前1h，清除积水。

⑵二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。

⑶轨道基础或灌浆距离较长时，视实际工程情况可分段施工，每段长度不应超过5米。如设备底板具有复杂结构，宜采用压力灌浆。

⑷在灌浆过程中严禁振捣，必要时可采用灌浆助推器，助推器沿浆体流动方向的底疗推动灌浆材料，严禁从灌浆层的中、上部推动。

⑸设备基础灌浆完毕后，宜在灌浆料初凝后沿底板边缘向外地人切45° 斜角（如图），如无法进行切边处理的，应在初凝后用抹刀将灌浆层表面压光。

7、 混凝土结构改造和加固灌浆：

⑴水泥基灌浆材料接触的混凝土表面应充分凿毛。

⑵混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘切成垂直形状。

⑶灌浆前应清除所有有碎石、粉尘或其它杂物，并湿润基层混凝土表面。

⑷将拌和均匀的灌浆料灌入模板中并适当敲击模板。

⑸灌浆层厚度大于150mm时，应采取相关措施，防止产生温度裂缝。

8、 施工养护措施：

⑴灌浆时，日平均匀温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥 基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。灌浆料表面不便浇水时，可喷洒养护剂。

⑵应保持灌浆材料处于湿润状态，养护时间不得少于7d。

⑶当采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。

⑷冬季施工，工程对强度增长无特殊要求时，[1]灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温度条件养护时不得浇水。

⑸拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。

⑹如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。

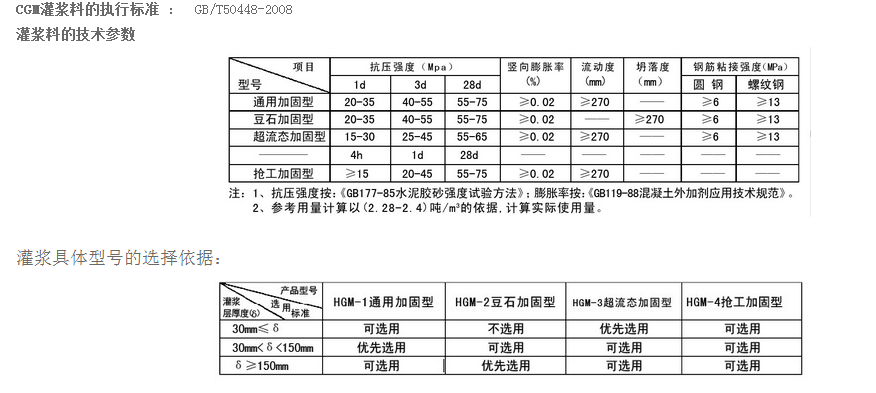

标准型：地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆。

加固型：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm）。有抗油要求的设备基础二次灌浆。

超早强：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程。

超流态：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆。

超高强：用于重荷载或特殊要求高震动荷载要求, 灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。

包装：

50公斤复合纸袋 且不低于98斤， 保存3个月。

灌浆料使用方法：

1.基础处理清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

2.灌浆料的搅拌按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀,标准稠度加水量为13%-14%。

基础处理

   清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

 南宁灌浆料厂家

灌浆施工时应符合下列要求：

1、灌浆浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

2、灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

3、在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

4、每次灌浆层不宜厚度太厚。

5、较长设备或轨道基础的灌浆，应采用分段施工。

6、灌浆过程中如发现表面有泌水现象，可布撒少量灌浆料干粉料，吸干水份。

7、设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。

8、在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

参考用量：

参考用量计算以2.28-2.4吨/立方米为依据，计算实际使用量

大理梁柱加固灌浆料批发商

感谢众多工程单位对我们公司的高度评价，让我们产品将“做一个工程，树一个样板”的理念，落实到每一次为客户服务的实际行动中去，用我们的行动为公司争取更多的荣誉！
