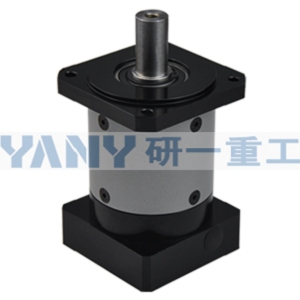

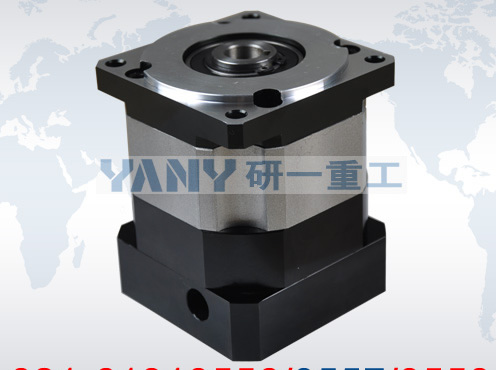

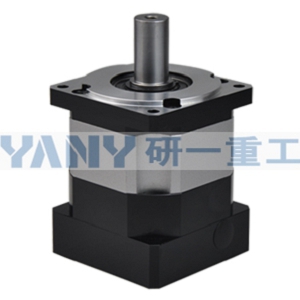

PX142-320-S安川伺服减速机现货







行星减速机的概念: 级数 4、低耗损精密齿轮设计传动效率高速95％。 9，安装方便，性价比高2，正整数比，全段数比从3～10004，适用各厂牌伺服步进马达主要结构及特点 11，可依客户需求制作特殊减速机小型轻量化7，高转矩低惯性矩行星减速机产品： 行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速. 相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的 扭矩/体积比,终身免维护等特点. 因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.

PX142-320-S精密伺服行星减速机特点：

  1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩；
  2、采用3D/PORE设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；
  3、齿轮材料选用高级的铬钼钒合金钢，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，以获得最佳的耐磨耗和耐冲击韧性；
  4、行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力；
  5、使用NYOGEL792D合成润滑油脂，并采用IP65防护等级的密封设计，润滑油不泄露，免维护；


PX142-320-S5、适合NEMA马达按装标准规范，VGM减速机安装容易。 3、密闭式全油封设计确保润滑油脂不泄漏。 PX142-320-S8，齿轮表面经过衍磨处理，无振动;　行星减速机主要传动结构为:行星轮,太阳轮,外齿圈. PX142-320-SPX142-320-S　[1]当驱动电机和减速机间装配同心度保证得较好时，驱动电机输出轴所承受的仅仅是转动力(扭矩)，运转时也会很平顺，没有脉动感。而在不同心时，驱动电机输出轴还要承受来自于减速机输入端的径向力(弯矩)。这个径向力的作用将会使驱动电机输出轴被迫弯曲，而且弯曲的方向会随着输出轴转动不断变化。如果同心度的误差较大时，该径向力使电机输出轴局部温度升高，其金属结构不断被破坏，最终将导致驱动电机输出轴因局部疲劳而折断。两者同心度的误差越大时，驱动电机输出轴折断的时间越短。在驱动电机输出轴折断的同时，减速机输入端同样也会承受来自于驱动电机输出轴方面的径向力，如果这个径向力超出减速机输入端所能承受的最大径向负荷的话，其结果也将导致减速机输入端产生变形甚至断裂或输入端支撑轴承损坏。因此，在装配时保证同心度至关重要!从装配工艺上分析，如果驱动电机轴和减速机输入端同心，那么驱动电机轴面和减速机输入端孔面间就会很吻合，它们的接触面紧紧相贴，没有径向力和变形空间。而装配时如果不同心，那么接触面之间就会不吻合或有间隙，就有径向力并给变形提供了空间。 　　同样，减速机的输出轴也有折断或弯曲现象发生，其原因与驱动电机的断轴原因相同。但减速机的出力是驱动电机出力和减速比之积，相对于电机来讲出力更大，故减速机输出轴更易被折断。因此，用户在使用减速机时，对其输出端装配时同心度的保证更应十分注意！7)把三元件中任意两元件结合为一体的情况：当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者，把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。汽车上常用此种组合方式组成直接档。 　　 　行星减速器内部齿轮采用20CvMnT渗碳淬火和磨齿具有体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低、输出扭矩大，速比大、效率高、性能安全的特点。兼具功率分流、多齿啮合独用的特性。是一种具有广泛通用性的新型减速机。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载少齿差减速器。 　 级数：行星齿轮的套数.由于一套行星齿轮无法满足较大的传动比,有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降. PX142-320-S5)行星架固定，太阳轮主动，齿圈被动。从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。6)行星架固定，齿圈主动，太阳轮被动。从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。 　　 台湾聚盛VGM减速机特点：

WPF420L2-24-P2-S2
WPF60L3-288-P2-S2
WPF140L2-16-P2-S2
WPF315L2-64-P2-S2
WPF60L3-160-P2-S2
WPF420L2-64-P2-S2
WPF115L3-144-P2-S2
WPF265L1-3-P2-S2
WPF60L3-384-P2-S2
WPF40L3-256-P2-S2
WPF90L3-144-P2-S2
WPF60L2-30-P2-S2
WPF360L3-120-P2-S2
WPF90L1-6-P2-S2
WPF40L3-512-P2-S2
WPF90L3-288-P2-S2
WPF420L3-180-P2-S2
WPF90L2-20-P2-S2
WPF60L3-120-P2-S2
WPF115L3-800-P2-S2
WPF265L3-150-P2-S2
WPF140L3-64-P2-S2
WPF315L2-18-P2-S2
WPF140L3-256-P2-S2
WPF360L3-1000-P2-S2
WPF315L3-90-P2-S2
WPF140L3-60-P2-S2
WPF315L3-150-P2-S2
WPF40L3-72-P2-S2
WPF265L3-320-P2-S2
WPF40L2-15-P2-S2
WPF60L2-36-P2-S2
WPF90L1-10-P2-S2
WPF360L2-30-P2-S2
WPF60L3-240-P2-S2
WPF60L3-144-P2-S2
WPF115L2-16-P2-S2
WPF60L2-20-P2-S2
WPF420L3-120-P2-S2
WPF115L3-256-P2-S2
WPF265L2-20-P2-S2
WPF115L2-25-P2-S2
WPF140L2-100-P2-S2
WPF115L3-384-P2-S2
WPF420L1-6-P2-S2
WPF215L2-15-P2-S2
WPF420L2-25-P2-S2
WPF140L3-144-P2-S2
WPF160L2-48-P2-S2
WPF90L2-36-P2-S2



接非标行星减速机来图加工、批量价格从优
