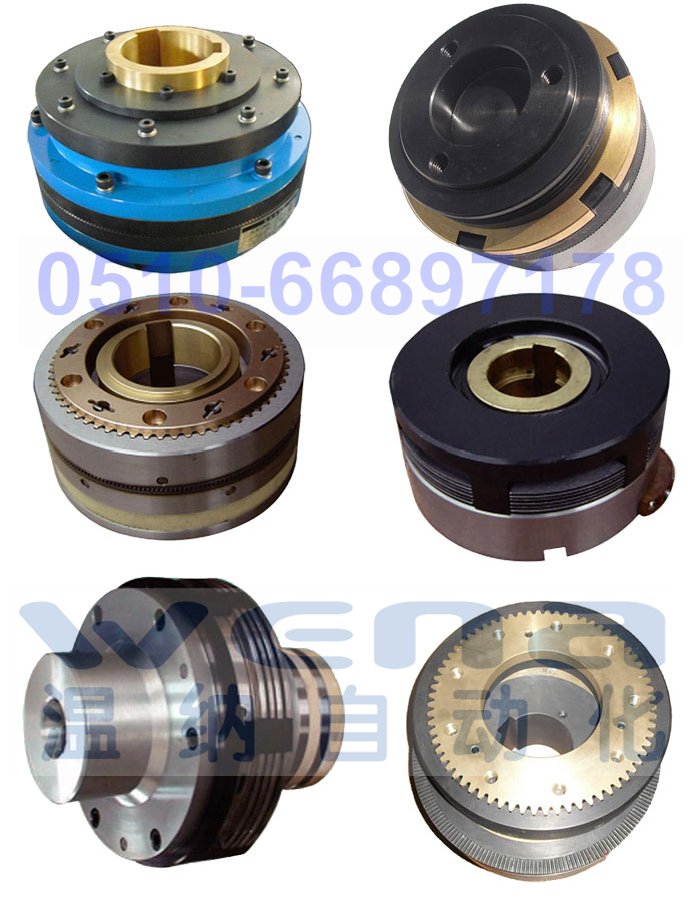

DLY0-40,DLY0-40A,位牙嵌式电磁离合器,(厂家直销)离合器
描述： ㈠、主要用途：离合器主要用于机械传动系统中，可在主、从动部分相对转速较低或为零情况下，实现从动部分与主动部分的结合，从而起到起停换向、定位等目的。广泛用于金属加工机械、冶金轧钢机械、包装机械、医疗机械、食品加工机械、纺织印染机械、造纸机械、精密机床等行业。 ㈡、离合器在下列条件下能可靠工作： 1、离合器安装地点海拔不超过2000m； 2、周围环境温度-5℃～+40℃； 3周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃； 4、离合器线圈电压波动不超过+5%和-15%额定电压； 5、离合器可在有润滑和无润滑情况下工作。 ㈢、安装： 1、离合器可水平安装也可垂直安装，安装在轴上的离合器应保持主动轴与从动轴之间的同轴度不大于0.05mm并保证工作间隙δ值； 2、离合器安装前两端面齿应清洗干净； 3、离合器主、从动部分轴向需固定，不许有轴向窜动。 性能参数 规格 额定传递力矩N.M 额定电压 D.C.V 线圈消耗功率(20℃)W 允许最高结合转速 r/min 允许最高转速 r/min 重量 Kg 1.2 12 24 8 80 5500 0.57 2.5 25 24 8 65 5000 0.83 5 50 24 16 50 4500 1.42 10 100 24 21 35 4000 1.6 16 160 24 24 25 3500 2.1 25 250 24 32 20 3300 3.2 40 400 24 35 15 3000 5.3 安装示意图 外形与安装尺寸 规格 径向尺寸 轴向尺寸 电刷型号 D1 D2 D3 D d b φ h e M L L1 L2 L3 L4 a δ 1.2 61 30 27.5 20 17 6 18 19.9 5 3-M4深8 36 19.2 7 3 6 30° 0.2 DS-002 2.5 73 35 34 25 22 6 25 27.6 8 3-M4深8 36 19.2 8 3 6 30° 0.3 5 87 45 41 28 24 6 28 30.6 8 3-M4深8 44 24.2 8 5 8 30° 0.3 10 94 45 50 40 35 10 40 42.9 12 3-M4深10 45 25.2 8 5 8 30° 0.5 16 104 60 55 45 40 12 45 47.9 12 3-M5深10 50 29.2 8 5 8 30° 0.5 25 125 75 70 50 45 12 50 53.8 14 3-M5深10 52.5 31 9 4 9 30° 0.5 DS-001 40 140 80 75 60 54 14 60 64 18 3-M6深10 62 35 10 3 10 60° 0.8 DLY0-1.2,DLY0-1.2A,DLY0-2.5,位牙嵌式电磁离合器,(厂家直销)离合器 DLY2-1.2,DLY2-1.2A,DLY2-2.5,位牙嵌式电磁离合器,(厂家直销)离合器 DLY2-1.2,DLY2-1.2A,DLY2-2.5,位牙嵌式电磁离合器,(厂家直销)离合器 DLY2-2.5A,DLY2-5,DLY2-5A,位牙嵌式电磁离合器,(厂家直销)离合器 DLY2-10,DLY2-10A,DLY2-16,位牙嵌式电磁离合器,(厂家直销)离合器
