第二章 产品主要技术参数
|
项 目 名 称 |
单 位 |
参 数 |
|
理论混凝土输送量 |
m3/h |
3-8 |
|
输送管内径 |
mm |
F64 |
|
理论最大混凝土出口压力 |
Mpa |
4 |
|
主电机功率 |
kw |
22 |
|
混凝土缸径x行程mm |
mm |
F140x1000 |
|
上料高度 |
mm |
1100 |
|
最大骨料直径 |
mm |
<20 |
|
混凝土分配阀 |
|
S管阀 |
|
润滑系统 |
|
自动+手动 |
|
冷却方式 |
|
风冷 |
|
油箱容积 |
L |
145 |
|
混凝土塌落度 |
cm |
12-23 |
|
整机重量 |
kg |
2000 |
|
外形尺寸 |
mm |
3350x1350x1350 |
第三章 机器结构及工作原理

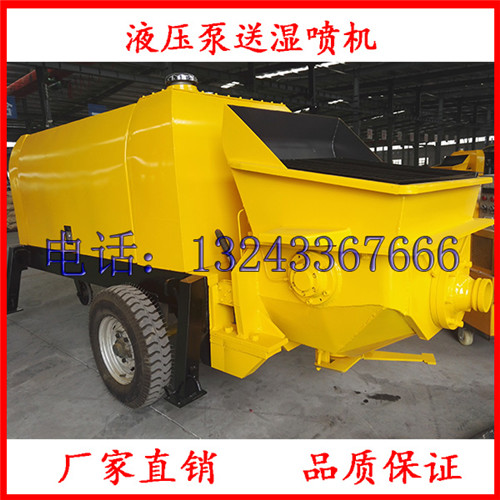

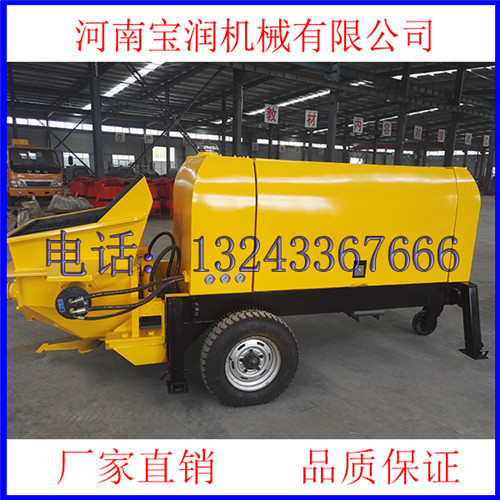

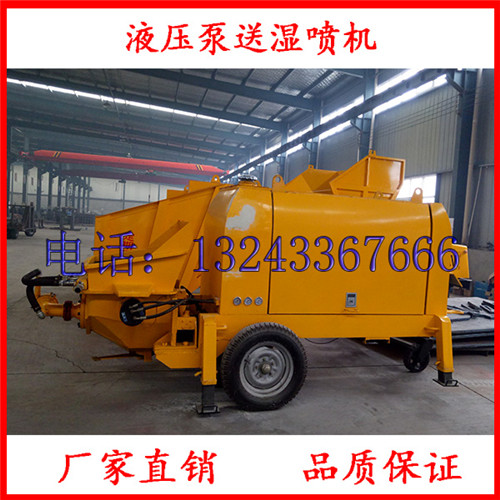

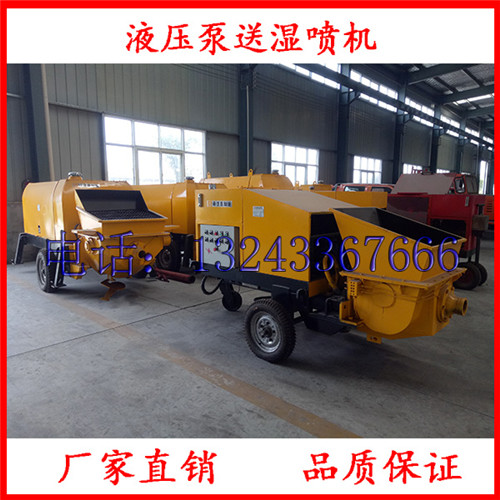

一、机器结构陕西延安拖式混凝土泵成交价多少混凝土塌落度cm12-23
本产品主要由牵引装置、机架总成、油泵电机组、液压控制系统、电气控制系统、排料总成、分配阀换向装置、风动输送系统、速凝剂添加装置等组成。
1、料斗装置
料斗装置用来进行物料储备、搅拌等，包括搅拌、动力装置、筛网组成、按级配灰比拌合好砼料，在振动器强制震动下，通过料斗的筛网进入料斗。搅拌装置不停搅拌，防止混凝土离析。
2、速凝剂计量添加系统
本系统主要由速凝剂泵、雾化器组成。速凝剂泵按调定的输出量将液态泵入雾化器。在雾化器内混合雾化后，经速凝剂泵输送管路至喷头与砼料混合，随砼料一起喷向受喷面。
3、油泵电机组
有电机、油泵支架、油泵及附件组成，主要用来产生动力，供液压系统用。
4、液压系统
液压系统是混凝土泵的总体运动控制、调节只用。包括集成块，安全溢流阀、控制电磁阀、油路管路等。
5、排料总成
包括油缸、料缸、水箱、分配阀、三通、锥管、等组成，通过排料总成完成混凝土等物料的吸入，输出泵送过程。
6、喷射系统陕西延安拖式混凝土泵成交价多少泵机连续将水泥浆送往工作面
包括输送软管、喷头、喷头座、旋流器、软管接头等。
7、电控系统
电控系统主要由主回路、系统控制回路组成。
a、动力采用380V、50Hz三相交流电源，电源电压应在380±10%范围内。
b、主回路控制：闭合空气开关，主回路电源接通。
c、按下启动按钮，此时油泵电机组启动，冷却风扇、搅拌电机同时启动。
d、按下停止按钮，此时油泵电机组停止，冷却风扇、搅拌电机同时停止。
e、旋转自动按钮至自动状态，动力自动控制工作，液压系统进入
循环运动状态，油缸、料缸、换向系统开始动作，物料开始进行吸排运动。
f、旋动自动工作按钮至手动状态，自动工作停止，液压系统进入手动控制状态，此时可以手动控制，例如手动进行换向，分配阀可以进行关闭和开启，两个料缸可以控制前后，用来测试混凝土泵系统及液压系统。
g、搅拌电机可在工作状态下可以启动和停止，在工作时可切换正反转。
警告：泵送机出厂时，电路控制系统的参数已经设置完好，用户不要随便变更。
二、主机工作原理
由电机直接驱动油泵，油泵输出的压力油进入集成块，进入电液换向阀，和接近开关，联合实现油缸做反复运动，从而实现在一个循环中有两个料缸吸排物料，物料经三通进入输送管路。输送管路中的混凝土在泵送机的压力下输送下，再有旋流器的高压风内接喷砂管内形成稀薄流输送，至喷头处于从雾化器的速凝剂混合，以80-100米/秒的速度射向工作面。
