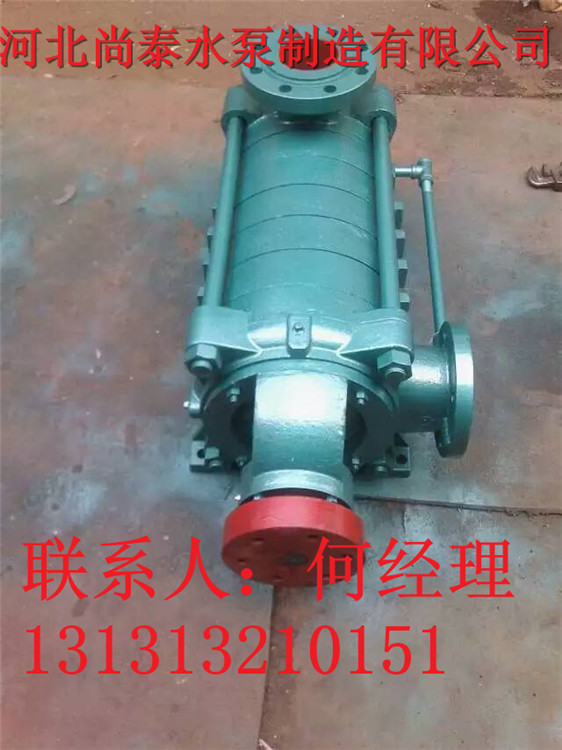

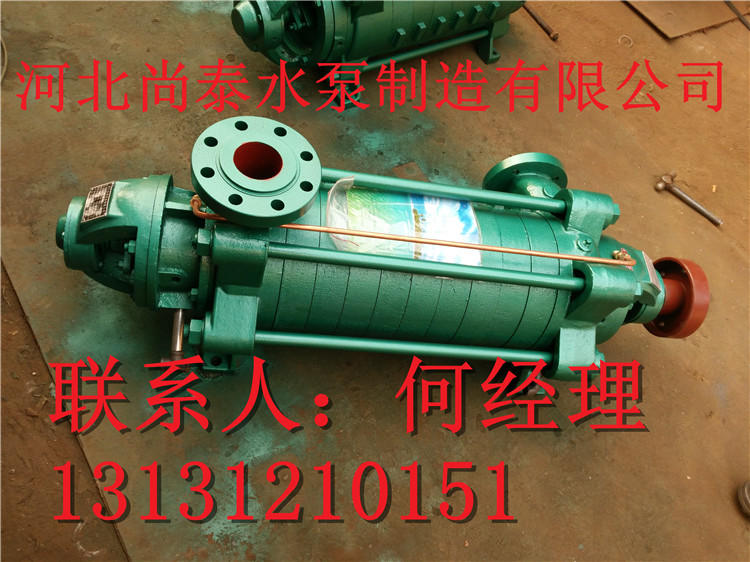

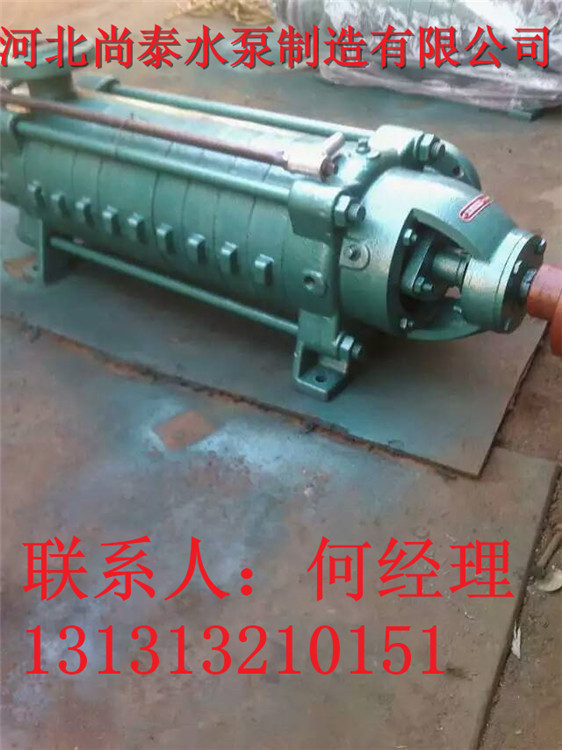

D25-50*4多级泵图片 ------河北尚泰水泵制造有限公司
D型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲；
7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮；
13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套；
19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙；
D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
D型卧式多级离心泵叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
D型卧式多级离心泵密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
D型卧式多级离心泵平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
D25-50*4多级泵图片一、解体时：1、拆止推轴承前应利用百分表测量出平衡盘间隙，并做好记录； 2、多级泵解体时必须将各零件按原装配顺序做好记号，以免回装时混乱、装错； 3、不便于做记号的小件（比如键）可与同级的叶轮或导叶（中段）等放在一起。4、解体时可直观感觉一下是否有不正常的零件，比如配合松动等。
二、检修： 1、目测各零件表面是否正常，各配合面必须无磕碰划伤、无锈蚀等；2、用量具实测关键配合部位公差是否合格； 3、量叶轮密封环、壳体密封环、导叶密封环、级间轴套等处的间隙是否在允差范围内，磨损过大的需要更换； 4、检查轴承是否完好； 5、所有密封圈、密封垫都换新的；
三、回装： 1、先将转子装好，重新进行动平衡试验； 2、按拆泵的相反顺序回装各零件，回装时注意再次量各密封环处间隙值，确保无误； 3、装平衡盘之前应测量转子总串量 4、装上平衡盘后，测量转子半串量。 5、与制造厂总装配图上要求的总串量及半串量对照，应基本符合图纸要求。一般情况下半串量大约是总串量的一半左右 6、均匀地紧好各主螺栓，注意应对角进行； 7、在轴上吸一块百分表，旋转轴对平衡盘进行打表，允差按图纸要求，一般不得超过0.06； 8、装止推轴承时应注意调整平衡盘的间隙，应利用轴承前的调整环将平衡盘间隙调整至图纸要求。
