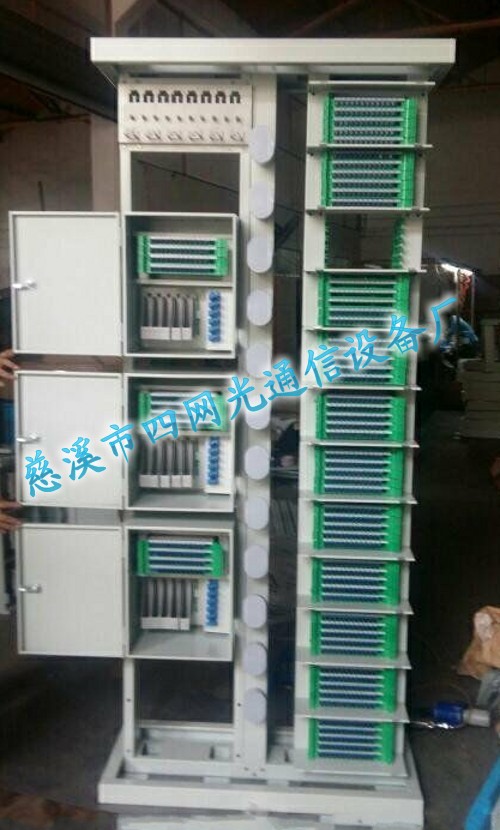

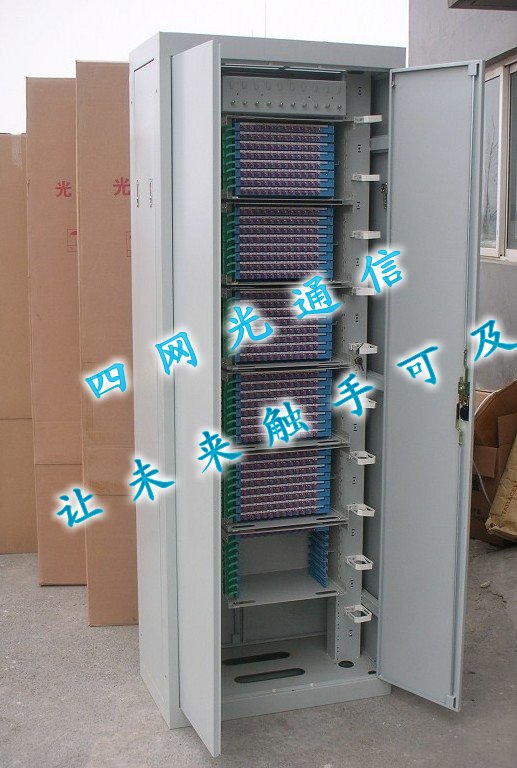

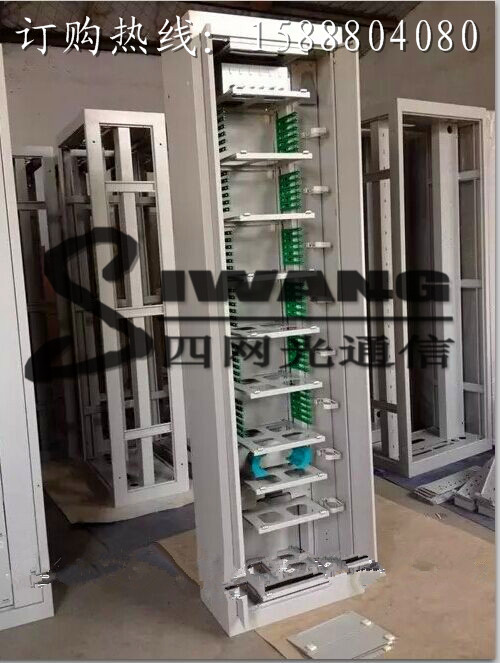

ODF光纤配线柜/架（三网合一、四网合一）
ODF光纤配线架
|
产品名称 |
产品型号
|
产品尺寸 长*宽*高（mm） |
备注 （安装方式） |
|
ODF光纤配线柜 |
SW-220型 |
2200*800*300（mm） |
|
|
ODF光纤配线柜 |
SW-200型 |
2000x800x300（mm） |
|
|
ODF光纤配线柜 |
SW-600型 |
2000x600x300（mm） |
|
【产品颜色】：灰白色
【产品材质】：冷轧板
【产品规格】：三网合一、四网合一，ODF框、直插盘，免跳接，插片式，盒式
【产品配置】：常规可配FC，SC，ST,LC束纤（带状）尾纤
【免费印字】：中国电信，移动，联通，广电，铁通，网络，长城宽带
96芯ODF光纤配线架，96芯ODF光纤配线柜
144芯ODF光纤配线架，144芯ODF光纤配线柜
288芯ODF光纤配线架，288芯ODF光纤配线柜
360芯ODF光纤配线架，360芯ODF光纤配线柜
576芯ODF光纤配线架，576芯ODF光纤配线柜
720芯ODF光纤配线架，720芯ODF光纤配线柜
1152芯ODF光纤配线架，1152芯ODF光纤配线柜
96芯三网合一光纤配线架，96芯四网合一光纤配线柜
144芯三网合一光纤配线架，144芯四网合一光纤配线柜
288芯三网合一光纤配线架，288芯四网合一光纤配线柜
360芯三网合一光纤配线架，360芯四网合一光纤配线柜
576芯三网合一光纤配线架，576芯四网合一光纤配线柜
720芯三网合一光纤配线架，720芯四网合一光纤配线柜
1152芯三网合一光纤配线架，1152芯四网合一光纤配线柜
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
外观结构
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
