XD-真空泵工作性能：

  吸粪车真空泵要工作首先要了解它的工作原理，工作原理中比较重要的是动力的来源和稳定性的考虑。真空泵的动力来自于底盘发动机。发动机通过变速箱、取力器、传动轴传递给真空泵。吸污工作时真空泵抽出密封罐内空气，使之形成负压，利用罐外大气压力将污物通过吸污管压入罐内。排污时真空泵将罐外大气压入罐内，利用空气压力将污物排出罐外（真空泵连续工作时间一般不超过30分钟）。

　　气路中气流的流序为：吸污时真空泵把罐内带有一定湿度的空气吸入水气分离器，在这里水被分离出来后流回罐内，气体沿管路经四通阀进入真空泵进气口。在泵内与润滑油混合经压缩腔从排气口排出，尤其混合物经粗滤器得到初步分离，分离出的油流回油泵。混合气再经油气分离器进一步分离，然后进入四通阀排入大气。手动操作四通阀便可改变气流方向，吸排自如。当吸粪车真空泵每次工作完毕以后一定要根据每次的工作强度的不同制定相应的对吸粪车的检查工作，以保证吸粪车的工作寿命和第二次的工作效率.

一、 部分构成

       1.1、 罐体

   罐体是吸粪车的主体，其顶部开设有空气孔，吸排孔。空气孔与水气分离器相通是空气出入罐体的通道。入孔平时密封着维修时可以打开，吸排孔上连吸粪胶管下连虹吸道粪液出入罐体的通道。

   吸粪车罐体两侧中部设有走台箱，平时用于搁置吸粪胶管，维修时站立。罐体内部装有防荡板，用以减少车辆行驶所引起的液体的剧烈晃荡冲击对罐体及其车架连接部位损坏。前封头设有观察量管，便于监视装载量，防止超载。底部设有清洗孔，平时密封着，清洗罐体时，可打开清洗孔盖，让污水自流排出。

   吸粪车罐体以刚性连接方式，安装在车架上，两者中间设有缓冲垫，可减轻车辆的振动对罐体的损害。

   由于吸粪胶管始终浸没于液面上，罐体内的空气被抽吸后，因其得不到补充而越来越稀薄，致使罐内压力低于大气压力，粪液即在压缩空气的作用下，经吸粪胶管排出罐体。

1.2、 真空泵

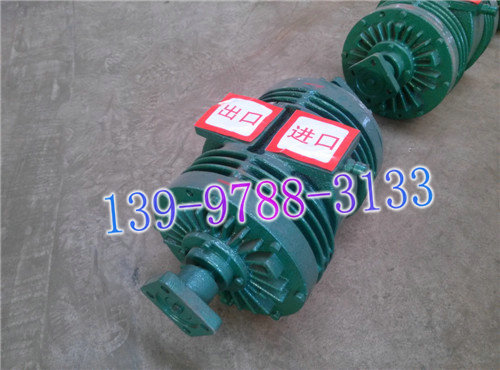

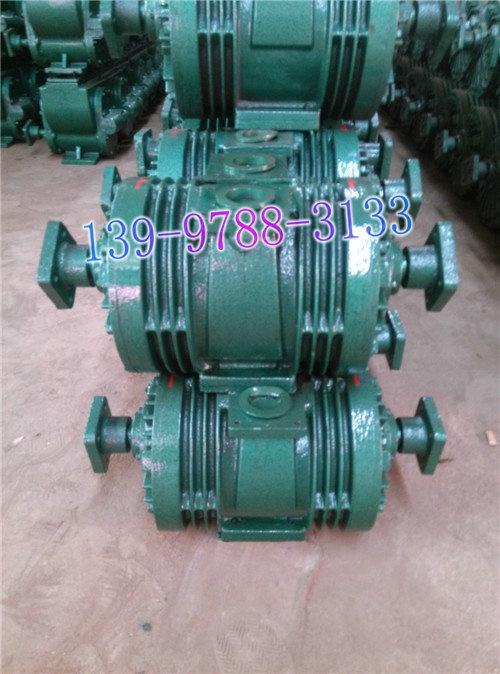

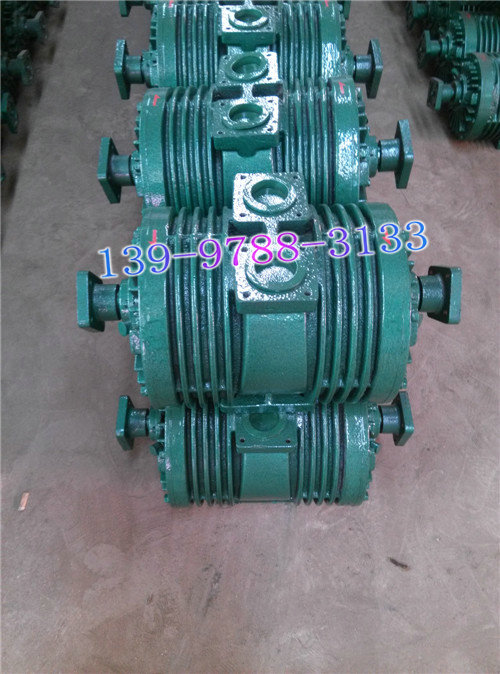

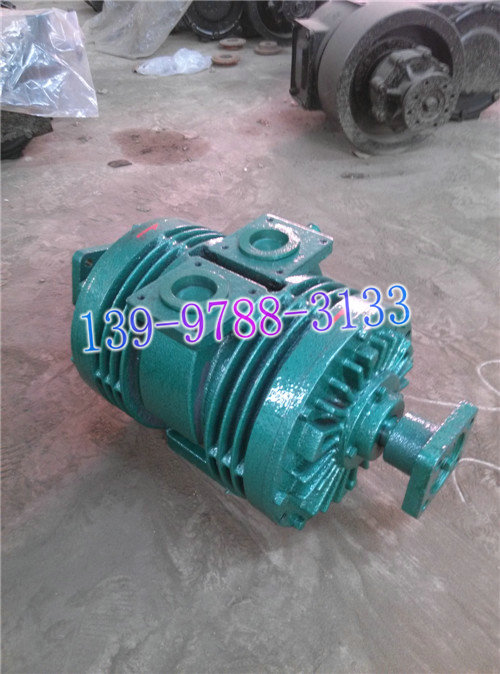

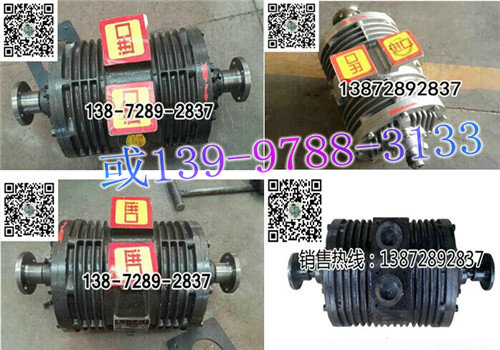

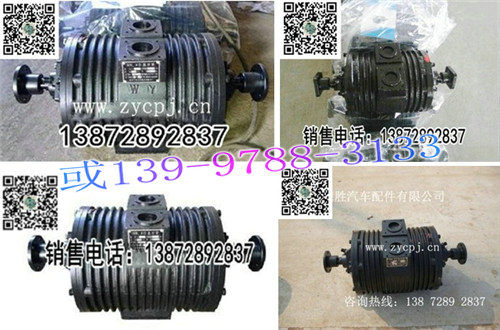

   XD-63 型真空泵主要用于改装吸粪车。所改装的吸粪车通过该泵该罐体及管道内空气抽出，达到吸抽可流动的粪水等液体。此泵广泛应用环卫部门的抽污设备上。XD-63型旋片式真空泵是经过改进后的先进产品，主要是增加了巴氏合金凸办套，使旋片总是保持与泵体的合理间隙，避免了安全靠高速旋转时离心力降旋片甩出的噪音及由此引起的摩擦高温，提高了泵的真空度及使用寿命，真空泵不得缺油。

1.3、 取力器

      吸粪车真空泵的运转，是靠发动机动力通过取力器，传动轴来转动，取力器安装于变速器右侧部，操作柄上部位于驾驶室中间板。

     这种取力器由输入齿轮、输入轴、中间齿轮、中间轴、输出轴、输出齿轮、拔叉轴、拔叉等及操作柄构成。

     输入齿轮与变速器输出齿轮是常啮合副。起动真空泵前，将变速器输出齿轮是常啮副。起动真空泵前，起变速器挂入空档，然后启动发动机，分离离合器，打开取力器开关，此时拔叉轴前移，拔叉带动输出齿轮在输出轴上，滑移而与中间齿轮啮合，输出轴靠花键与输出齿轮传给输入齿轮，中间齿轮传递给输出齿轮，在由输出联轴传输给传动轴。从而带动真空泵转动。

1.4、 四通阀

      真空泵只能逆时针旋转（面对车头），要从容罐内吸入空气，或者向容罐内排出空气，就需要利用四通阀。四通阀分别与容罐、真空泵、回油箱大气相通。四通阀内设有隔板。改变真空泵的吸气方向，当四通阀将容罐与真空泵相连时，粪车即进行排卸作业。

1.5、 水气分离器

      水气分离器位于容罐前顶部，后通容罐。吸粪车的内部设有输气管其管两侧开矩形孔，供空气出入容罐。在抽吸作业时，容罐内空气从矩形孔出来，体积突然扩大，流速降低，重度较大的水分子数目减少，可减少其对润滑油和机件的危害。

1.6、 油气分离器

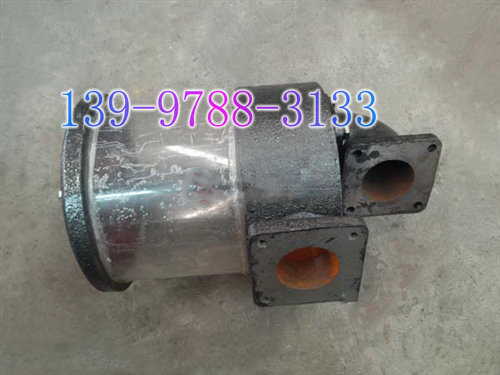

从真空泵排出的压缩空气具有较高的速度，冲破油膜层时携带了大量的油滴，为降低耗油量，防止污染设置了油气分离器。油气分离位于粪车车架右中部，前连真空泵，后通回油箱。油气分离内设有挡油管。当压缩空气进入时，其体积突然扩大，流速降低，改变流向，通过多孔的挡油管流出，由于油气分子的流速降低，对器壁，孔壁的撞击加剧，重度大的油分子一部分及即附着于器壁，冷凝扣形油滴，顺器壁及溢油管流入回油箱，经过初次净化的压缩空气则流向回油箱上方。

1.7、 吸粪车回油箱

    回油箱位于车架右中部，左通油气分离器，右连四通阀。

    回油箱内设有挡油网，出入口不相通，从油气分离器流入的压缩空气在这时必须通过多重障碍，才得以排向四通阀，由于回油箱的容积突然成倍增加，空气流速明显降低，加之挡油网等障碍，压缩空气在这里必须通过多重障碍，才得以排向四通阀，由于回油箱的容积突然成倍增加，空气流速明显降低，加之挡油网等障碍，压缩空气中的油分子加剧碰掸，附着内壁和网面，然后流入底部，经过再次净化的压缩空气则流向四通阀。

    回油箱的下方设有直通旋塞，可控制供给真空泵的润滑油叶，还没有液位管，可观察贮油量及油质状况。

1.8、 吊杆

    吸粪车吊杆位于容器后顶部，它由吊杆座，连接管配重块，支撑架等部分构成，前接吸粪胶管，后通虹吸管吊杆座可以运转，吊杆可转动270以上。由于设置了配重块，承受了吸粪管时的劳动强度，支撑管的两端的连接管弯角呈 90，其弯曲外径上均设有清陶孔，平时密封着，当吸粪胶管或吸管堵塞时，可打开清陶孔盖，清除堵塞物。

1.9、 吸粪车锁紧机构

锁紧机构主要由固定装置组成，其作用是保证清洗孔盖的密封。固定装置 位于车架右中部下方，主要由操作杆、锁紧销，定位板等组成，两者之间用拉杆、螺纹叉形接头等连接。当操作杆后移时，拉杆前移，转轴带动板臂逆时针摆动，使清洗孔盖紧紧堵住清洗孔，达到密封目的。操作杆上设有锁紧销、弹簧、拉杆及捏柄。当操纵杆后移，锁紧锁沿定位板外圈滑动到定位槽中时，被其后端的弹簧顶入位槽，由于锁紧销的五面受到约束，无法弹出，定位槽可以保证杆不致因行驶中的振动颠簸而后称，实现紧功能。

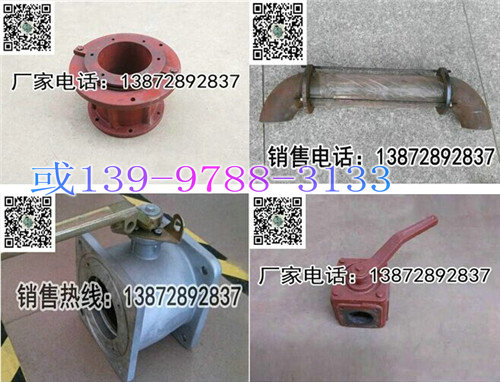

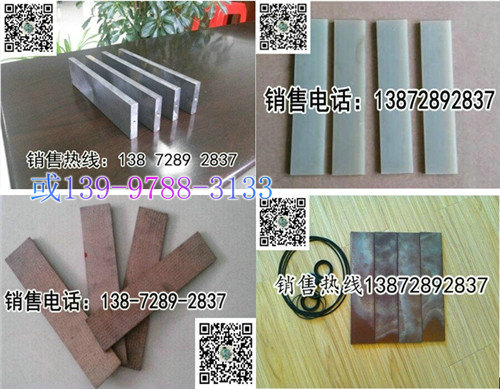

配件供应：1-3吨真空泵、3-5吨真空泵、5-8吨真空泵、8-10吨真空泵、吸污车真空泵、吸粪车真空泵、真空泵滑片、油气分离器、防溢阀、水气分离器、四通球阀、吊杆、吊杆座、真空表、单项阀、高压油管。
