H07RN-F
应用

这些电缆高度柔软，可以抵御恶劣的天气，耐油脂，抗机械打击和温度压力。应用范围包括处理设备，移动电
源，工地，舞台和视听设备，港口区和大坝。也可固定于安装石灰，临时建筑和住宅军营，排水和污水处理，

调兵山CEV92/DA/SA船用电缆表

寒冷的环境和恶劣的工业环境中。在单相或三相系统中，工作电压为Uo/U 476/825V，在直流系统中，
大工作电压为Uo/U 619/1238 V，如果在一个固定的或受保护的安装环境中Uo / U为600/1000 V，这些电缆耐
火，耐酸和耐油。

标准及认证

CEI 20-19/4 / 20-35 (EN60332-1), IEC 60245-4，CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

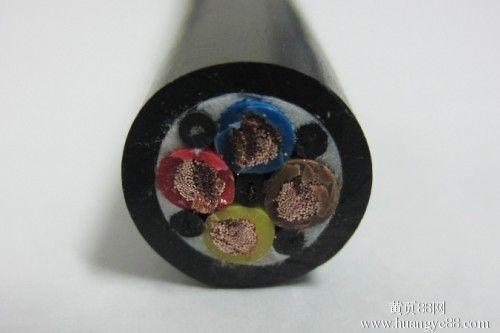

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308和HD 186
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套 EM2
调兵山CEV92/DA/SA船用电缆表工作参数:转速n=613r/min螺距r=1.5mm，一刀成形。使用效果:比一般刀具提高功效2-3倍，表面粗糙度可达Ra1.6m,以上。:加工工作外径应比名义尺寸小.4～.5mm。否则外径挤大，与螺母配合不上。束语在生产实践中推广和使用刀具新材料、机夹(不重磨)车刀、改变刀具几何角度、选择合适的切削用量，可明显地提高刀具耐用度，改善零件表面的加工质呈，节省磨刀、换刀、安装、调整等辅助时间，大幅度地提高劳动生产效率，降低生产成本。

H07RN-F

特性

- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 6 xΦ
- 固定安装弯曲半径: 4.0 xΦ
- 应用时的工作温度: -25 ℃ to +60 ℃
- 固定安装温度: -40 ℃ to +60 ℃
- 短路时可达到的温度: +200 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H07RN-F

电缆参数

 芯数 x 导体  标称绝缘  标称护套  标称外径  标称  标称电缆
线规  截面积  厚度  厚度  mm  铜的重量  重量
 # x mm2  mm  mm  -  kg/km  kg/km
17(32/32) 2 x 1 0.8 1.3 7.7-10 19 89
17(32/32) 3 x 1 0.8 1.4 8.3-10.7 29 111
17(32/32) 4 x 1 0.8 1.5 9.2-11.9 38 146
16(30/30) 1 x 1.5 0.8 1.4 5.7-7.1 14.4 59
16(30/30) 2 x 1.5 0.8 1.5 8.5-11.0 29 135
16(30/30) 3 x 1.5 0.8 1.6 9.2-11.9 43 165
16(30/30) 4 x 1.5 0.8 1.7 10.2-13.1 58 200
16(30/30) 5 x 1.5 0.8 1.8 11.2-14.4 72 240
16(30/30) 7 x 1.5 0.8 2.6 14.5-17.5 101 385
16(30/30) 12 x 1.5 0.8 2.9 17.6-22.4 173 516
16(30/30) 19 x 1.5 0.8 3.2 20.7-26.3 274 800
16(30/30) 24 x 1.5 0.8 3.5 24.3-30.7 346 882
调兵山CEV92/DA/SA船用电缆表后半部散热管的热感程度与前半部相比有较大的降低，这是由于后半部管内制冷剂已逐步液化，已达到冷凝温度和过冷温度。当不正常情况产生时，一种是前半部不太热，后半部接近常温（环境温度），其原因是压缩机吸信湿蒸汽制冷剂时或制冷剂量不足。另一种是整个冷凝管都很热，其原因是制冷剂量过多或通风量小，或环境温度高。水冷冷凝器壳管式冷凝器的壳体的正常情况下是上半部比较热下半部是温热。不正常状况下是整个壳体都不太热，其原因是制冷剂量不够。
14(50/30) 1 x 2.5 0.9 1.4 6.3-7.9 24 72
14(50/30) 2 x 2.5 0.9 1.7 10.2-13.1 48 195
14(50/30) 3 x 2.5 0.9 1.8 10.9-14.0 72 235
14(50/30) 4 x 2.5 0.9 1.9 12.1-15.5 96 290
14(50/30) 5 x 2.5 0.9 2 13.3-17.0 120 345
14(50/30) 7 x 2.5 0.9 2.8 16.5-20.0 168 520
14(50/30) 12 x 2.5 0.9 3.1 20.6-26.2 288 810
14(50/30) 19 x 2.5 0.9 3.5 25.5-31.0 456 1200
14(50/30) 24 x 2.5 0.9 3.9 28.8-36.4 576 1650
12(56/28) 1 x 4 1 1.5 7.2-9.0 38 99
12(56/28) 2 x 4 1 1.8 11.8-15.1 77 270
12(56/28) 3 x 4 1 1.9 12.7-16.2 115 320
12(56/28) 4 x 4 1 2 14.0-17.9 154 395
12(56/28) 5 x 4 1 2.2 15.6-19.9 192 485
12(56/28) 7 x 4 1 3.1 18.2-21.8 269 681
10(84/28) 1 x 6 1 1.6 7.9-9.8 58 130
10(84/28) 3 x 6 1 2.1 14.1-18.0 173 495
10(84/28) 4 x 6 1 2.3 15.7-20.0 230 610
10(84/28) 5 x 6 1.2 3.6 17.5-22.2 288 760
8(80/26) 1 x 10 1.2 1.8 9.5-11.9 96 230
8(80/26) 3 x 10 1.2 3.3 19.1-24.2 288 880
8(80/26) 4 x 10 1.2 3.4 20.9-26.5 384 1060
8(80/26) 5 x 10 1.2 3.6 22.9-29.1 480 1300
6(128/26) 1 x 16 1.2 1.9 10.8-13.4 154 320
6(128/26) 3 x 16 1.2 3.5 21.8-27.6 461 1090
6(128/26) 4 x 16 1.2 3.6 23.8-30.1 614 1345
6(128/26) 5 x 16 1.2 3.9 26.4-33.3 768 1680
4(200/26) 1 x25 1.4 2 12.7-15.8 240 450
4(200/26) 4 x 25 1.4 4.1 28.9-36.6 960 1995
4(200/26) 5 x 25 1.4 4.4 32.0-40.4 1200 2470
2(280/26) 1 x 35 1.4 2.2 14.3-17.9 336 605
2(280/26) 3 x 35 1.4 4.1 29.3-37.1 1008 1900
2(280/26) 4 x 35 1.4 4.4 32.5-41.1 1344 2645
2(280/26) 5 x 35 1.4 4.7 37.0-45.0 1680 2810
1(400/26) 1 x 50 1.6 2.4 16.5-20.6 480 825
1(400/26) 4 x 50 1.6 4.8 37.7-47.5 1920 3635
1(400/26) 5 x 50 1.6 5.1 40.0-50.8 2400 4050
2/0(356/24) 1 x 70 1.6 2.6 18.6-23.3 672 1090
2/0(356/24) 4 x 70 1.6 5.2 42.7-54.0 2688 4830
3/0(485/24) 1 x 95 1.8 2.8 20.8-26.0 912 1405
3/0(485/24) 4 x 95 1.8 5.9 48.4-61.0 3648 6320
4/0(614/24) 1x 120 1.8 3 22.8-28.6 1152 1746
4/0(614/24) 4 x 120 1.8 6 53.0-66.0 4608 6830
300MCM (765/24) 1 x 150 2 3.2 25.2-31.4 1440 1887
300MCM (765/24) 4 x 150 2 6.4 58.0-73.0 5760 8320
350MCM (944/24) 1 x 185 2.2 3.4 27.6-34.4 1776 2274
350MCM (944/24) 4 x 185 2.2 6.8 64.0-80.0 7104 9800
500MCM (1221/24) 1x 240 2.4 3.5 30.6-38.3 23.4 2956
500MCM (1221/24) 4x 240 2.4 7.0 72.0-90.0 9216 12100
- 1 x 300 2.6 3.6 33.5-41.9 2880 3479
