检验铸铁平行平尺工作面的直线度

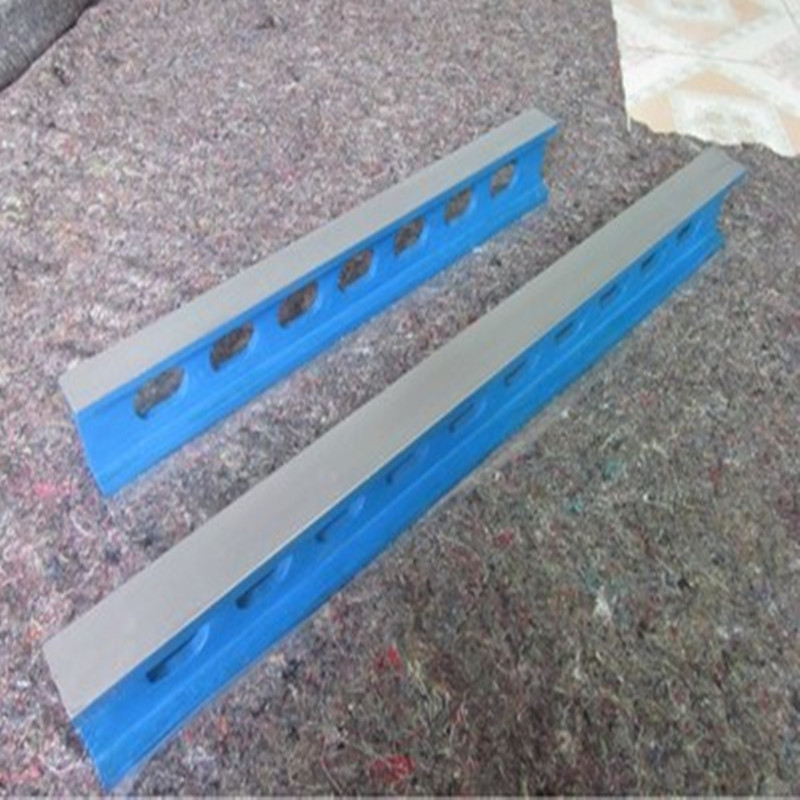

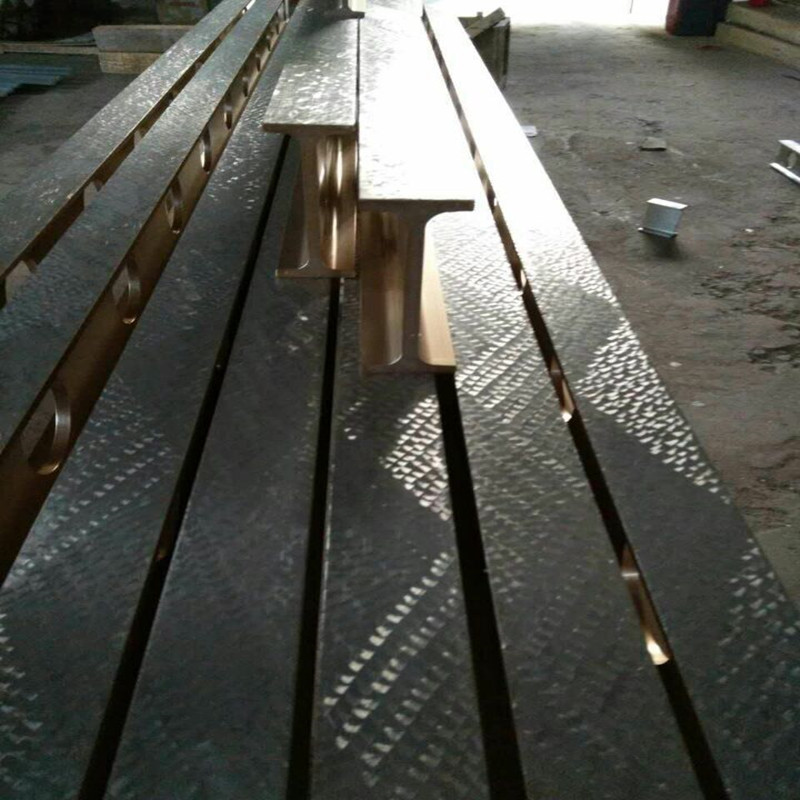

将I、II字型平尺用等高块支承在距铸铁平尺两端2L/9的标准承标记处，根据铸铁平行平尺工作面的长度选择适当的桥板(一般按8~10个跨步，跨距在50~500mm之间);然后将桥板置于铸铁平行平尺的一端把反射镜或水平仪固定在桥板上;桥板按跨距逐步地从铸铁平行平尺的一端移至别一端，每移动一个跨距从分度值为1“(或0.005mm/m)的自准直仪或分度值为0.001mm/m的电子水平仪(工作面长度大于500mm的1级平尺可用分度值为0.01mm/m的合像水平仪，2级平行平尺可用分度值为0.02mm/m的框式水平仪)上读取该位置读数;其最大值与最小值之差即为铸铁平尺工作面的直线度误差，工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。对工作面宽度大于60mm的铸铁平行平尺，应按坪面度要求进行检验，其平面度公差值应不于规定的直线度公差值。
