2016/4/15 11:58:36 来源： 慈溪市宏久通信设备厂
ODF箱|ODF单元箱|ODF配线箱(Fiber Optic Distribution Frame)ODF配线架 （12芯、24芯、48芯、72芯、96芯144芯ODF单元箱生产基地！！！）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
为适应、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！

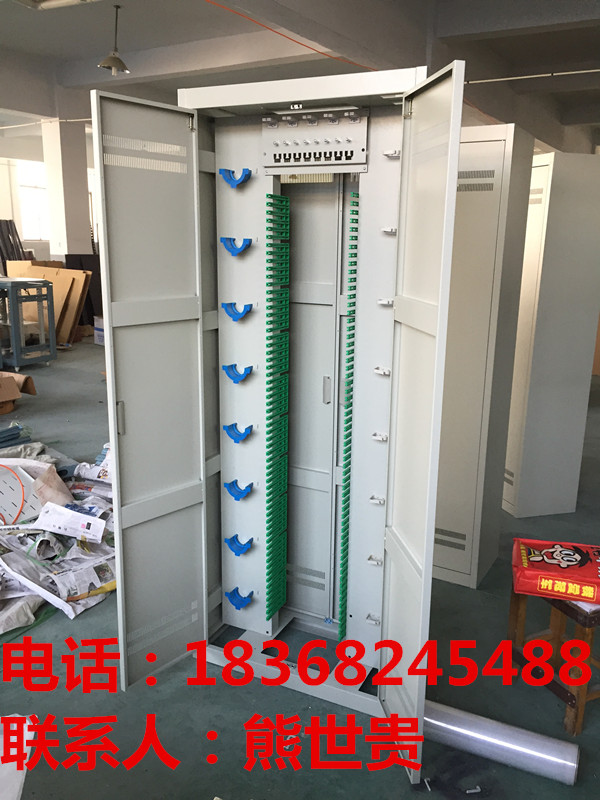

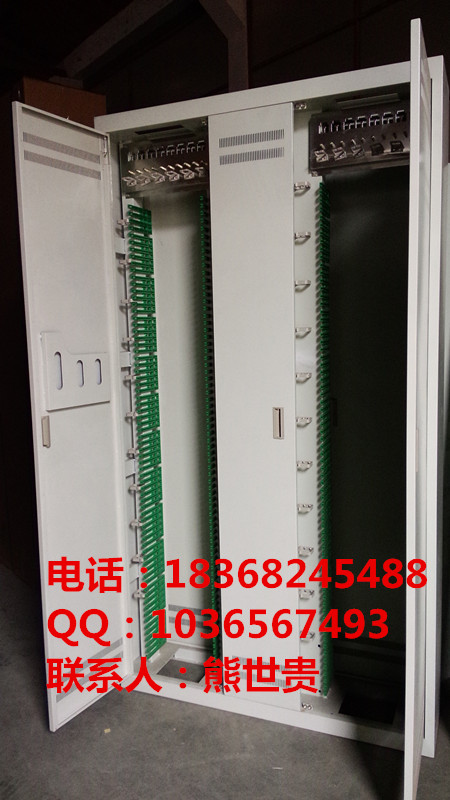

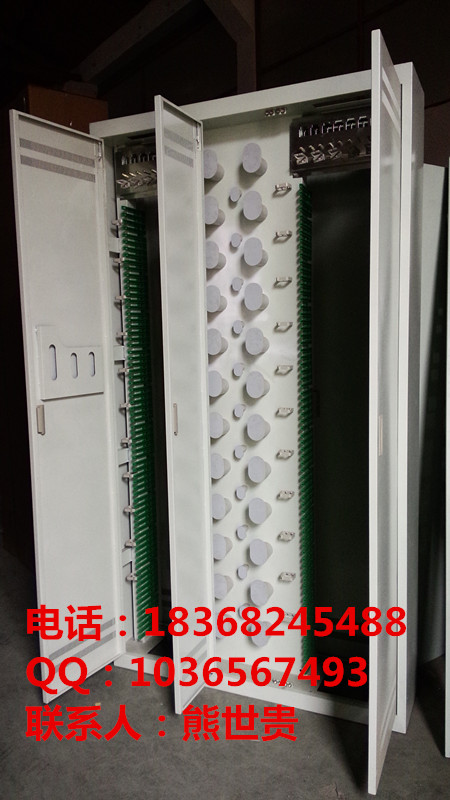

FTTX局端机房配线架，光纤配线架（Optical Distribution Frame）OMDF光纤总配线架|ODF光纤配线架（柜）
特 点
|
概述： 适用于光纤到小区、光纤到大楼、 远端模块局及无线基站的中小型配线系统。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要特性： 订货指南：
主要特点： 1.19"标准机箱 2.左、右侧均可进缆，方便操作 3.采用具有限位、定位结构的滑轨，方便模块的挺拔 4.箱体专用门销，开启、关闭便捷 ODF光纤跳纤箱 二、 概述 光纤跳纤箱是19"标准机柜安装机架上用的光纤跳接用单元箱，它安装与操作方便、灵活，可通过挂耳安装位置的调整满足各厂家ODF(宽柜)中安装的扩容需求，可适用于FC、SC两种适配器，终端箱高度4U，满足72芯光纤跳接需求。 ODF光纤配线子架(前安装) 二、 概述 光纤配线子架是19"标准机柜、前安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活。可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。 三、 订购指南
ODF 光纤配线子架(中安装) 二、 概述 光纤配线子架是19"标准机柜、中安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活。可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。光纤配线子架高度为4U，能满足72芯光纤终端（熔接和配线）需求。 三、 订购指南
ODF光缆终端箱 二、 概述 光缆终端箱是封闭式结构的ODF单元。可用于19"标准机柜、机架上用的高密度、大容量、全正面化操作的光纤熔配一体化终端箱。它安装与操作方便、灵活，可通过调整挂耳位置分别满足前、中、后安装的需求。可适用于FC、SC、LC、ST四种适配器和带状、束状光缆。
|
· 容量大,密度高，2.6米机架满配置864芯；
· 全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；
· 卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼；
· 能同时满足带状光缆和非带状光缆的需要；
· 标识清楚，每芯光纤的接续与分配都有明确规定的标示；
· 每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；
· 设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。
规 格
一、独立ODU类
|
型号 |
规格 |
外形尺寸 |
|
GPX02B |
576D |
2000*800*400(MM) |
|
GPX02B |
648D |
2200*800*400(MM) |
|
GPX02B |
864D |
2600*800*400(MM) |

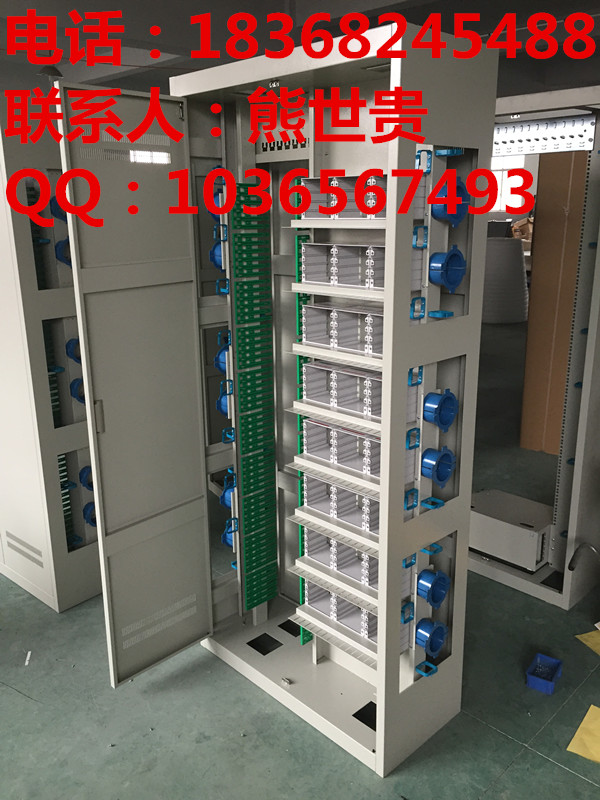

OMDF光纤总配线架
应用场合：
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。
产品特点：
●型材拼装架,机架高度最高4米，没有拼缝强度高；
●可以整体安装出厂，也可散架出厂安装，方便设备运输；
●可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
●线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
●模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。
