薄膜开关能与实际中的键位趋于一致。这可减化制作时的重新排线的麻烦；同时也有利于检验，避免差错。以下东莞薄膜面板工厂讨论薄膜电路的设计分析键位，最好的表达方法是在画线路图时，直接就把各键的功能内容标注在矩阵中，薄膜开关且与键的实际位置一致，再将各引线按自左向右的顺序编号，这样一目了然，无须再列接线关系表。
薄膜开关电路的设计大致可分为两种。一种是公共总线法，各薄膜开关的某一触点的一端，直接由一条总线连通；薄膜开关另一端分别引出若干独立的线路，这种方式，在机械式分立薄膜开关中是常见的。它的优点是每一个开关直接控制一专门的功能，在这种情况下，所得到的信号，不要求在后置电路中增进译码。但是薄膜开关在一般情况下只适合功能键不多的场合使用，当开关数量增加时，就显得不够有利，同时引线的位数会增加很多，出线总数大于开关的位数。
薄膜开关另一种是采用x—y矩排列法，它是由“行”与“列”构成一个矩阵，在同一行的方向(即x方向)上，不论开关的数量多少，均由一条公用的线将开关的一端引出；同样，在同一个列的方向(即y方向)上，不论开关的数量多少，也由一条公用线将其开关的另一端相连并引出，这样，矩阵的排列就可构成任意一个开关的x—y的组合。当它能够控制各个专门的功能以前，往往需要在后置的电路中设定译码，然而，这在逻辑电路中是并不困难的。
从东莞铭板标签生产厂家薄膜开关的工作原理中，我们知道它是通过面板上的键位，在外力的作用下使开关电路的上触点（从动触点）与下触点（被动触点）瞬间闭合，完成指令信息传递。那么，它在常态下就是依靠“隔离层”使上、下电路触点分离的。

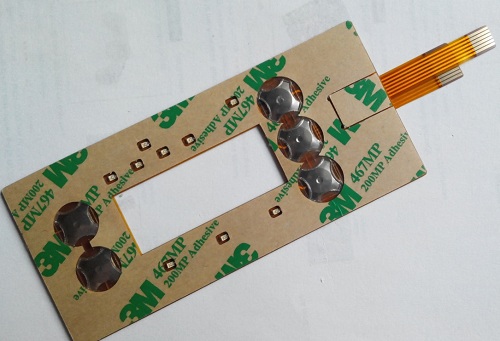

隔离层其外形比较简单，是在薄膜的两面贴上双面不干胶纸，并在与电路触点以及面板键位相对的位置冲制出等量的窗孔，介于上、下电路之间，起到支撑和隔离上、下电路的作用。
（一）隔离层材料
隔离层可采用价廉的PVC薄膜，如采用聚酯薄膜，更有利于薄膜开关外观坚挺。为简化在其两面平贴双面胶纸的麻烦，有预涂胶层的专用商品供应，即俗称的“三文治”薄膜。
（二）隔离层厚度
隔离层的厚度取决于健位及隔离窗孔的大小和形状，这对薄膜开关的操作力度以及开关的灵敏度和可靠性关系甚大，故应加以选择确定。
