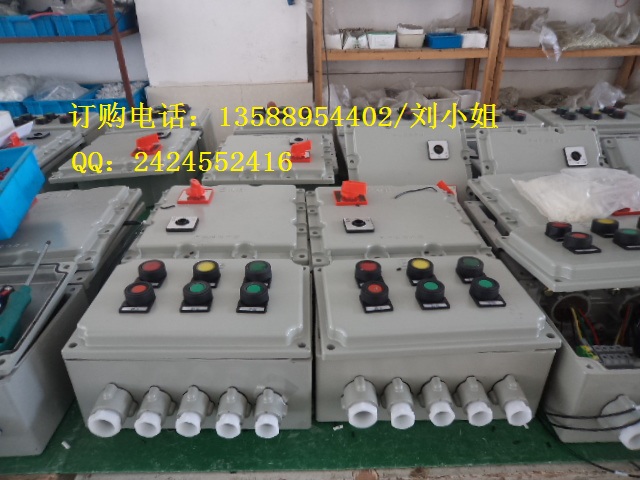

BXX51防爆动力检修箱|BXX防爆检修配电箱
1、适用于爆炸性气体环境1区、2区；
2、适用于可燃性粉尘环境21区、22区；
3、适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4、适用于温度组别为T1～T6/T4的环境；
5、适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境；
6、用于动力支路的通断；
7、可根据客户要求选配内部元件的产品品牌。
技术特点
1、铝合金外壳压铸成型，表面喷塑，外形美观；
2、内装C65N、NC100H及S25□S高分断小型断路器、M611或GV2电动机保护器、3VE1空气开关CM1塑壳断路器及信号灯等元件；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据用户需要自由组装；
5、可根据用户要求特制，如加装电涌保护器、电流表、电压表等；
6、钢管货电缆布线；
BXX系列防爆动力检修箱(ⅡB、ⅡC、DIP)技术参数
1、执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2、防爆标志：Exd
II BT6、Exd II
CT6
3、额定电压：AC220/380V
4、主回路额定电流：400A
5、防护等级：IP54(IIB)、IP55(IIC)、IP65(DIP)
6、防腐等级：WF1
订货须知
用户在订货时，须注明配电箱的回路数，各回路相应的是电流以及断路器的级数，若须带漏电功能，则还需注明，若需带总开关则请注明总开关的电流及级数，并注明进出线方向，进出线规格及对应的数量。照明配电箱开关布局及安装尺寸部分可参照后面的外形及安装举例
动力照明混合时，按动力配电箱造型。
一般情况下，用户必须提供配电电气系统图。
一、适用范围
1．适用于爆炸性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级爆炸性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；
二、技术参数
额定电压（V）
380
主回路额定电流(A)
63
～
400
支路数
2、4、6、8、10、12
支路电流(A)
≤100
1.防爆标志：Exde
Ⅱ BT4 、Exde Ⅱ CT4
2.进线口螺纹规格(G″)：11/4～3
3. 出线口螺纹规格(G″)：1/2～1
/2
4.防护等级：IP54*IP55
三、产品特点
1．
本产品外壳采用铝合金压铸或钢板焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
2．
本产品为复合型防爆结构（钢板焊接为隔爆型结构），开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构
本公司还供应上述产品的同类产品：BXX-10KT,10回路防爆检修箱外形尺寸,铝合金喷塑10回路防爆检修箱
|
