条文5.3.2.6直流回路隔离电器应装有辅助触点，蓄电池组总出口熔断器应装有报警触点，信号应可靠上传至调控部门。直流电源系统重要故障信号应硬接点输出至监控系统。
条文解释：
重要故障信号采用硬接点输出接入监控系统可有效防止由于装置故障造成的报文丢失问题。本条文中的隔离电器指的是蓄电池隔离开关、联络隔离开关及蓄电池、充电装置与母线间的隔离开关。
【案例】2012年8月29日0:39，调控中心通知运维班“某110kV变电站通信中断”。1:00运维班人员到现场，发现全站直流已失去，充电装置两路交流进线断路器跳开，试合后恢复直流系统正常供电，试验直流就地告警信号正常，但无法上传调控中心和当地后台。经查，由于光电转换器内部短路烧毁造成站内经规约转换的直流故障等信号不能正常上传，从28日0:51至29日0:30期间，监控中心未收到直流屏交流输入异常、直流电源系统异常等任何信息，运维人员无法及时恢复充电装置运行，导致蓄电池长时间放电。直流通信示意图及光电转换器如图5?10所示。

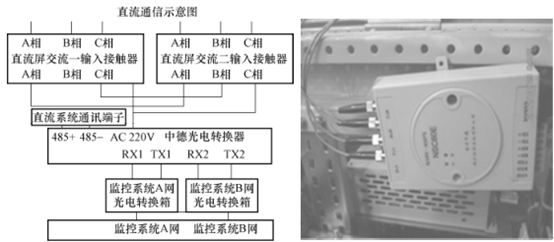

图5?10直流通信示意图及光电转换器
