HXF5101GXFSG30型水罐消防车参数配置说明

 庆铃水罐消防车底盘配置：庆铃双排座驾驶室，国四190马力五十铃发动机4HK1-TCG40，五十铃MLD六档变速器，空调方向助力/前桥4吨，后桥7吨，235/75R17.5轮胎，油刹带真空助力泵，

上装详细配置见附件

   庆铃水罐消防车是采用QL11109KARY庆铃底盘改装而成，该车采用夹心取力器，使车具有在进行中自我保护和灭火的功能,驾驶室为双排座,乘座舒适、视野开阔；引水装置采用，操作简单、方便、可靠。整车结构紧凑、造型美观、动力性能好、车速快，即可用于扑救油类火灾和一般物质火灾，也可用于高层建筑消防供水及火场远距离供水，是理想的小型消防装备。

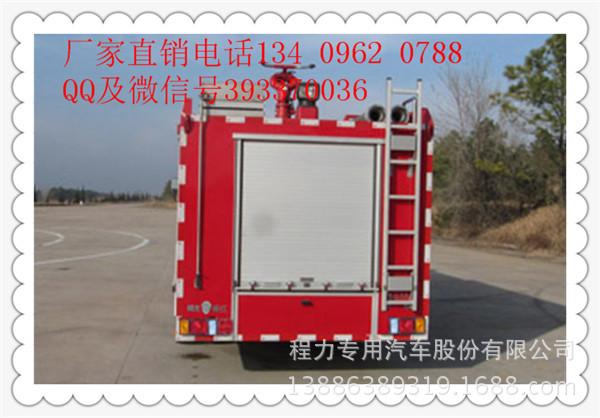

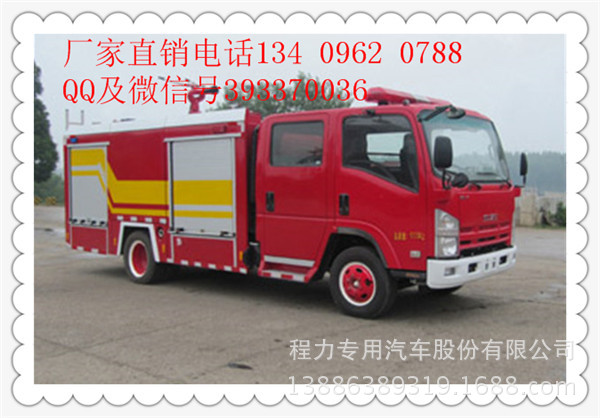

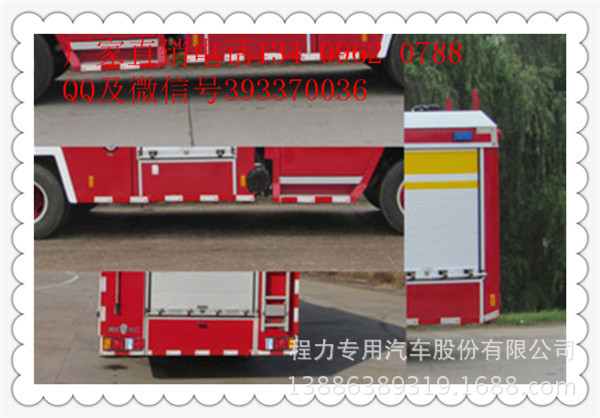

庆铃水罐消防车

【主要技术参数】
产品名称	水罐消防车
总质量(Kg)	9775	罐体容积(m3)	3.10
额定载质量(Kg)	3100	外形尺寸(mm)	7065×2280×3140
整备质量(Kg)	6300	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2+3	载质量利用系数
接近角/离去角(°)	21/13	前悬/后悬(mm)	1110/2050
轴数	2	轴距(mm)	3815
轴荷(Kg)	2700/7075	最高车速(Km/h)	90
其它	备注：罐体总容积:3.10立方米,水罐尺寸:1250×2200×1180mm,整体式侧后防护结构,后防护离地高度:480mm,后伸:90mm。
【底盘技术参数】
底盘型号	QL11109KARY	底盘名称	载货汽车底盘
商标名称	五十铃牌	生产企业	庆铃汽车股份有限公司
外形尺寸(mm)	6075×2170×2330	轮胎数	6
接近角/离去角(°)	21/30	轮胎规格	235/75R17.5-16PR
钢板弹簧片数	8/10+6	前轮距(mm)	1680
燃料种类	柴油	后轮距(mm)	1650
排放标准	GB17691-2005(国Ⅳ),GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
4HK1-TCG40	庆铃五十铃(重庆)发动机有限公司	5193	139



    庆铃水罐消防车底盘配置：庆铃双排座驾驶室，国四190马力五十铃发动机4HK1-TCG40，五十铃MLD六档变速器，空调方向助力/前桥4吨，后桥7吨，235/75R17.5轮胎，油刹带真空助力泵，

上装详细配置见附件

  消防器材配置符合国家消防认证

附件







五十铃水罐联用消防车

技术性能、技术指标







程力专用汽车股份有限公司













一、整车技术参数

1、底 盘

型  号：QL11109KARY

厂  家：庆铃汽车公司

载重量：6300kg

2、发动机

型 号：4HK1-TCG40柴油机

功 率：139kW

3、驱动形式：4×2

4、轴  距：3815（mm）

5、外形尺寸：7065×2280×3140（mm）

6、最高车速：90km/h

7、载液量：水3.1立方

8、消防泵

型 号：CB10/30型

压 力：1.0MPa

流 量：30L/s

引水时间：≤30s（吸深7m时）

9、消防炮

型 号：PS30

压 力：1.0MPa

流 量：30L/s

射 程：水＞45m

回转角度：水平360°

二、整车结构

1、驾驶室

结  构：平头、双排驾驶室。

座位设置：6

设 备：除原车设备外，加装有80W警报器、回转警灯开关、取力器控制开关。

2、液罐（内藏式）

材    质：优质钢板制作

罐 壁 厚：3mm×3mm×4mm

罐体结构：钢板焊接式，内设防荡板。

※ 1个人口孔，带快速锁紧及开启装置

※ 1个溢流阀装置

※ 1个液位指示器

※ 1个排污口，手动阀控制

※罐顶部两侧各有1个带单向阀的加水口。

※进入液罐的内注水管管径为Φ50mm

※罐体上全部使用不锈钢的连接件和固定件。

3、水泵安装形式：后置式

4、管路系统

内进水管路：1个Φ100mm的后进水，由罐体进入消防泵，装1只Φ100mm蝶阀，连接液罐与水泵（用电气动阀控制或手动）

外进水管路：泵两侧外进水口管径Φ100mm，接外吸管，内扣管牙式接口，（闷盖密封）；泵两侧双向引水，吸水管Φ100×2m(4根)；

出水管路：※ 水泵两侧各有2个Φ65mm球阀（管牙式接口）控制的常压出水口（闷盖密封）；

※ 1个Φ80mm的炮管路，采用Φ80mm挠性接头，并用Φ80mm手动球阀控制。

注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况， 配有冷却水管路及不锈钢球阀。

（注：所有接口型式符合标准要求）

5、消防炮操作方式：手动

6、取力器

型  式：夹心式

操  纵：手动控制

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

7、泵房、器材箱

材  质：骨架、蒙皮为优质钢材，泵房、器材箱底板及四壁面板均符合标准要求。

结  构：泵房、器材箱为全钢框架焊接结构，泵房左右两侧及器材箱左右

后三侧均有铝合金帘子门。

8、附加电器系

※驾驶室顶部前端为长排警灯，

※车顶后配有12V、60W火场照明灯1只（上户车辆配有）

   ※车辆两侧上方各配有两盏爆闪灯（红色），下方安装安全标志灯和侧回

复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

※警报器功率为80W；警报器、警灯、爆闪灯电路为独立式附加电路，控

制器件安装在驾驶室内。

※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：真空表、水泵出水压力表各1只；消防泵转速表1只；液位指示装置1个；泵房及器材箱灯开关1个。（仪表板安装位置符合标准要求）
※ 车辆配备有外接电源充电装置、踏脚下翻后两端带有安全警示的LED灯、器材箱及泵房帘子门边缘配有LED灯带，提高了车辆装备在夜间的实用性，可在夜间对踏板位置起到的警示作用，防止因视线较暗造成的磕碰及刮擦，造成不必要的伤害（上户车辆配备）

三、器材布置要求与配置标准

※站在地面或踏板上2个动作内取用任何器材。

※器材布置紧凑、装夹牢固，取用方便。

※其它专用器材的布置符合标书和技术协议要求

※使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

※备胎安装在车尾下方。

※常规器材：见附表一

四、总体技术要求

1.整车烤漆

※采用国产优质漆；

※车顶、翼子板、轮辋外圈、前保险杠为白色外，其余都为大红色。

2.所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；

3.整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；

4.液罐符合GA39.4-92的规定；

5.所有铆接间距均匀、适中；

6.车顶设有防护栏杆、防滑花纹板，吸水管和消防梯的取用方式符合标书和技术协议要求。

7.车辆设有上下扶梯。

五、质量保证

为贯彻“用户至上”的宗旨，本厂本着为用户服务，对用户负责，让用户满意，使用户放心的原则，郑重向您承诺：

1．加强质量管理，建立完善的质量体系，确保为用户提供合格满意的产品，保证做到出厂产品达到国家标准及合同要求。

2．底盘及消防泵、取力器、消防炮等主要总成件按原生产厂的“三包”原

则处理。

3．不锈钢容罐保质期3年，器材箱、泵房等保质期1年，保质期内非人

为原因的损坏和生产质量问题本厂负责免费维修。

4．电器、灭火器材、液压系统为易损件，保质期三个月。

5．本厂所供产品在质包期后的维修只收取材料费。

6．本厂产品，若因设计和制造等原因引起的缺陷和损坏，一年内本厂负责免费维修。

六、售后服务承诺

1.本厂实行长期售后服务，并实行“4小时应答制”。

2.保证为用户提供优质的售前、售中、售后服务，为用户介绍产品的性能

和使用要求，提供有关的技术资料，当好用户的参谋，免费为用户进行必



要的产品使用知识培训和设备维护保养。

3.产品在使用过程中，发现质量问题，在接到用户通知后4小时内做出处理意见，及时派技术人员上门解决问题。

4.培训方案

（1）交货前培训：用户可派学员在车辆生产期间到我厂实地参与整车生产。我厂提供一切方便利于学员掌握技术。

（2）交货培训：交车时我厂负责现场指导，包括底盘驾驶、水泵管路、

附加电器、附加传动、附加冷却的操作等及其它注意事项。

（3）使用期间发现问题厂方负责及时解决。

5.易损件供应方案

（1）底盘易损件与当地底盘厂服务站联系。

（2）消防专用设备如水泵、炮、取力器等，在我方接到用户传真后与配套厂及时联系，按第五条提供服务。

（3）其他如专用灯泡、消防专用仪表等，在我方接到用户传真后，按第五条提供服务。

七、随车文件

※底盘质量保修卡

※底盘维护保养手册

※底盘合格证

※随车工具清单

※随车消防器材清单

※消防车交接



附件一                 器材配备表

类别	序号	水罐消防车	数量	单位	备 注
		器材名称
术文件	1	消防车使用说明书	1	本
	2	消防车器材配置表	1	单
	3	汽车底盘使用说明书	1	本
	4	汽车底盘合格证	1	单
	5	消防泵使用说明书	1	本
	6	随车附件（工具）	1	套	原底盘随车附件、工具
灭火器材	1	消防吸水管	2	根	4000mm×2
	2	滤水器	1	件
	3	分水器	1	件
	4	集水器	1	件
	5	∈65×20m水带	6	盘	常压
	6	∈80×20m水带	4	盘	常压
	7	异径接口	2	件
	8	同型接口	1	件
	9	消防大斧	1	件
	10	水带包布	4	件
	11	护带桥	1	副
	12	水带挂钩	4	件
	13	地上消火栓扳手	1	件
	14	地下消火栓扳手	1	件
	15	吸水管扳手	2	件
	16	消防水枪	2	支	直流开关开花各一支
	17	消防桶	1	个
破拆救生工具	1	灭火器	1	具
	2	铁锹	1	件
	3	消防腰斧	1	件
	4	丁字镐	1	件
	5	铁铤	1	件	黄远萍
