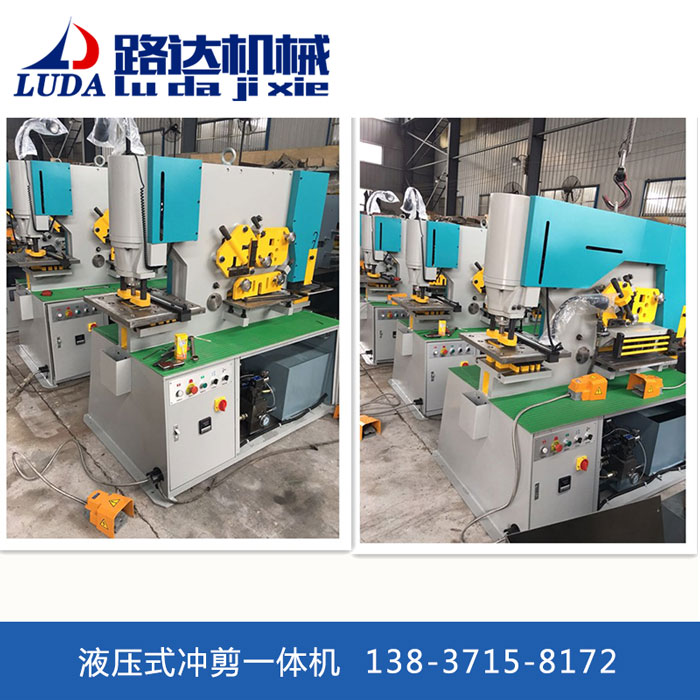

新型液压冲剪一体机的优势：
1、我公司首先改进油缸连接结构，采用油缸底板式固定方法，无间隙，保证了冲压过程中的精度。而老式联合冲剪机固定油缸方式为五孔定位销，容易出现油缸连接松动，断冲头，若油缸有质量问题，无法单独更换油缸（五孔间隙不匹配ygzrgbm
2、新型设备喉口位置为圆弧形，受力更均匀，将冲压过程的变形量控制到小。而老式的位置为菱形，冲压过程中受力不均匀，两定点之前受力大，出现喉口变形。
客户可根据实际情况选择订购ygzrgbm。

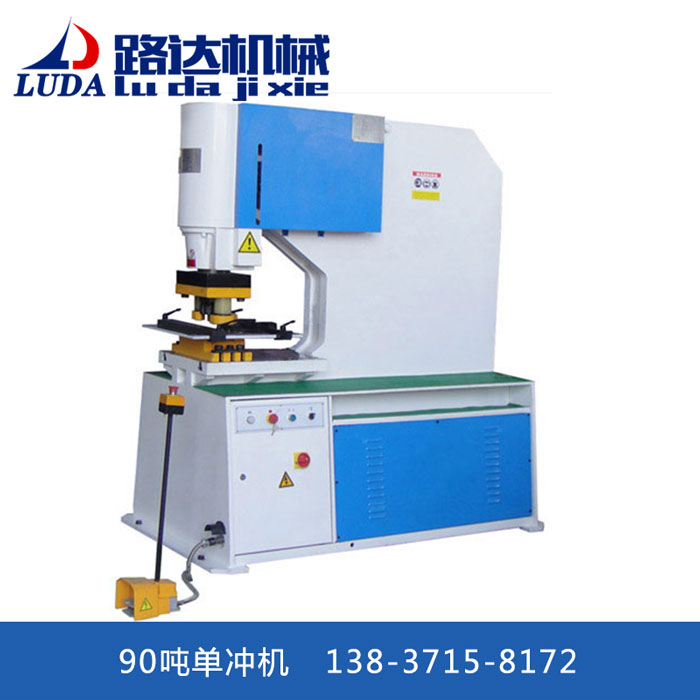

90吨液压冲剪机技术参数：
|
型号 |
Q35Y-20 |
|
冲压力（吨） |
90 |
|
可剪大板厚（毫米） |
20 |
|
剪切角 |
13° |
|
一次行程剪板尺寸（厚*宽）（毫米） |
20*330 10*480 |
|
滑块行程（毫米） |
80 |
|
行程次数（次/分） |
12 |
|
喉口深度（毫米） |
355 |
|
冲孔厚度（毫米） |
20 |
|
大冲孔直径（毫米） |
30 |
|
主电机功率（千瓦） |
7.5 |
|
外形尺寸（长*宽*高）毫米 |
1860*800*1990 |
|
型钢 种类 |
圆钢 |
方钢 |
等边角钢 |
T型钢 |
工型钢 |
槽钢 | ||
|
90°剪切90° |
45°剪切45° |
90°剪切90° |
45°剪切45° | |||||
|
Q35Y-20 |
50 |
50*50 |
140*140*12 |
50*50*5 |
140*140*12 |
70*70*10 |
160*86*6 |
160*60*6.5 |

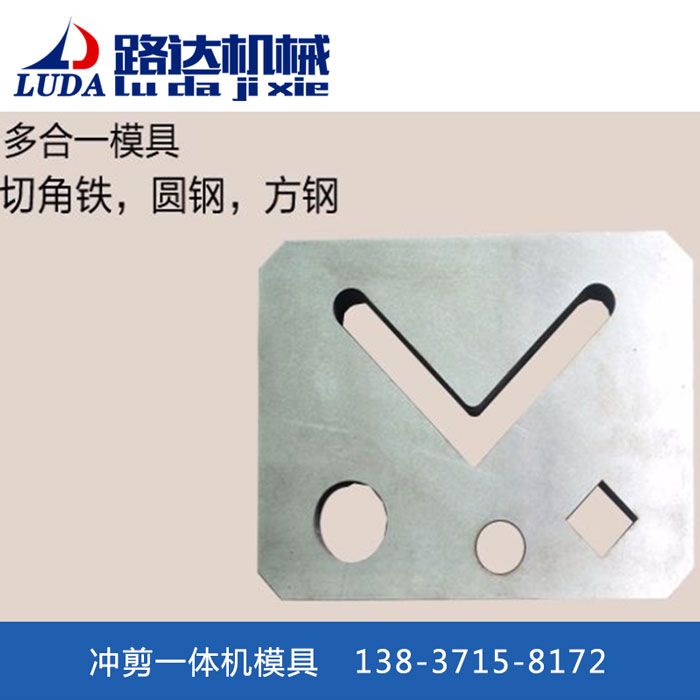

备注：以上技术参数为该机器所能加工范围。（加工不同工件需另外定制刀片模具）
主要五大功能：
1、 冲各种形状的孔；
2、 剪角钢ygzrgbm
3、 断槽钢，工字钢，T型钢等；统称为“断型钢”
4、 剪厚的扁铁（条状的铁板）；
5、 倒角（矩形，三角形，剪型钢的边边）
施工中常用的90吨，120吨，或者160吨 而90吨相对需求更大，客户可根据实际情况自由选择。
安全注意事项：
1. 开机前检查冲剪机传动部件和各部连接螺丝销轴是否松动，电器接地是否完好。
2. 工作前对各部件润滑，开机试转二至三分钟，无问题方可投入工作。
3. 不能超负荷，淬火钢材严禁冲剪。
4. 工作时应戴好手套并穿戴好劳动保护用品，严禁穿凉，拖鞋。
5. 冲剪时要经常给冲具加油，严防上下冲具歪斜。
2、看剪板机液压系统工作的实际状况，观察系统压力、速度、油液、泄漏、振动等是否存在问题。
