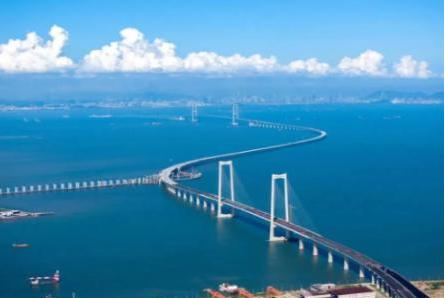

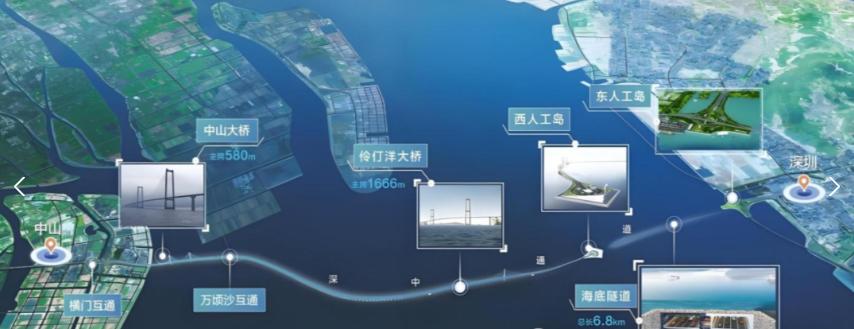

深圳深中大桥作为一项具有战略意义的交通工程，其主缆的状态对桥梁的安全性至关重要。为了确保大桥的稳定性和安全性，对主缆的参数进行实时监测显得尤为重要。阿尔泰科技的DAM-3054PG 485采集模块为该监测任务提供了一种高效的解决方案。
系统概述
DAM-3054PG 是一款8路差分模拟量采集模块，采用全国产化元器件，具备16位AD转换精度，支持RS485通讯接口，并兼容Modbus RTU协议。这些特点使其非常适合用于环境参数的实时监测和数据采集。
构健康监测
实时跟踪桥梁的结构应力、变形和振动，以确保其稳定性和安全性。
环境参数监测
监测温度、湿度、露点等环境因素，评估其对桥梁材料和结构的影响。
荷载检测
检测桥梁承受的车辆荷载及其分布，防止超负荷对桥梁造成损害。
气象条件监测
跟踪风速、降雨量等气象条件，以评估其对桥梁的潜在影响。
设备状态监测
确保桥梁的各种监测和维护设备运行正常，包括传感器、电力系统等。

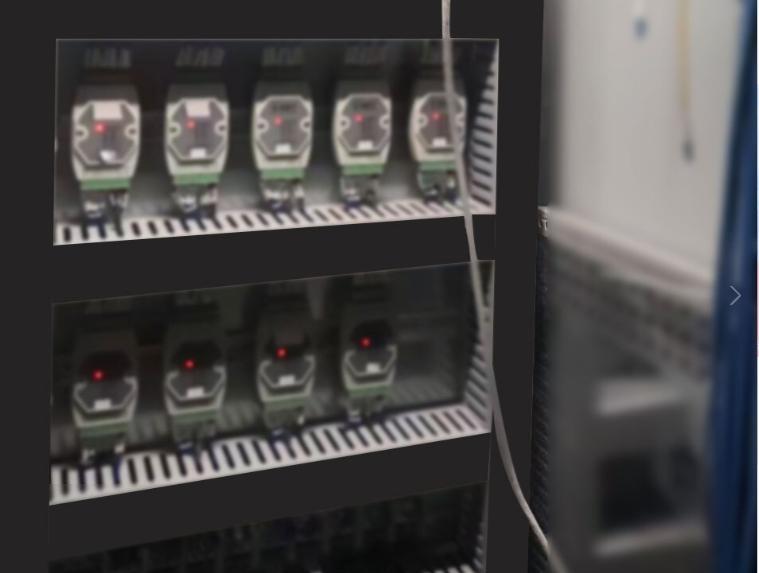

现场实拍
通过使用DAM-3054PG 采集模块，与对应传感器的搭配，实现了深中大桥的监测系统，能够实时获取结构健康、气象条件等重要信息。并通过数据分析结果帮助工程师及时发现并解决问题，确保了桥梁的安全运营。并且成功的实现了深圳深中大桥主缆现场参数的高效监测。此方案展示了DAM模块在桥梁监测领域的实际应用价值，为类似工程提供了可行的技术参考。
阿尔泰科技 DAM-3054PG 产品指标参数：
|
模拟量输入 |
|
|
输入通道 |
8路差分模拟量输入 |
|
输入类型 |
电压输入、电流输入 |
|
采集量程 |
默认出厂值4～20mA，0～20mA，4～20mA，±20mA，0～5V，1～5V， 0～10V，±5V，±10V （需跳线设置为电压或电流量程，设置方法见第本章第五节） |
|
采样速率注1 |
单通道500sps |
|
分辨率 |
16位 |
|
采集精度 |
±1‰ |
|
零点漂移 |
±30uV/℃ |
|
满量程漂移 |
±60ppm/℃ |
|
输入阻抗 |
电压量程：2MΩ 电流量程：124Ω |
|
隔离电压 |
2500VRMS(浪涌保护电压) |
|
量程设置 |
每个通道可单独选择量程 |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200～115200bps |
|
数据通讯速率注2 |
最大180次/秒（单模块，115200bps下） 最大24次/秒（单模块，9600bps下） 最大3次/秒（单模块，1200bps下） |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.8W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-40℃～＋80℃ |
