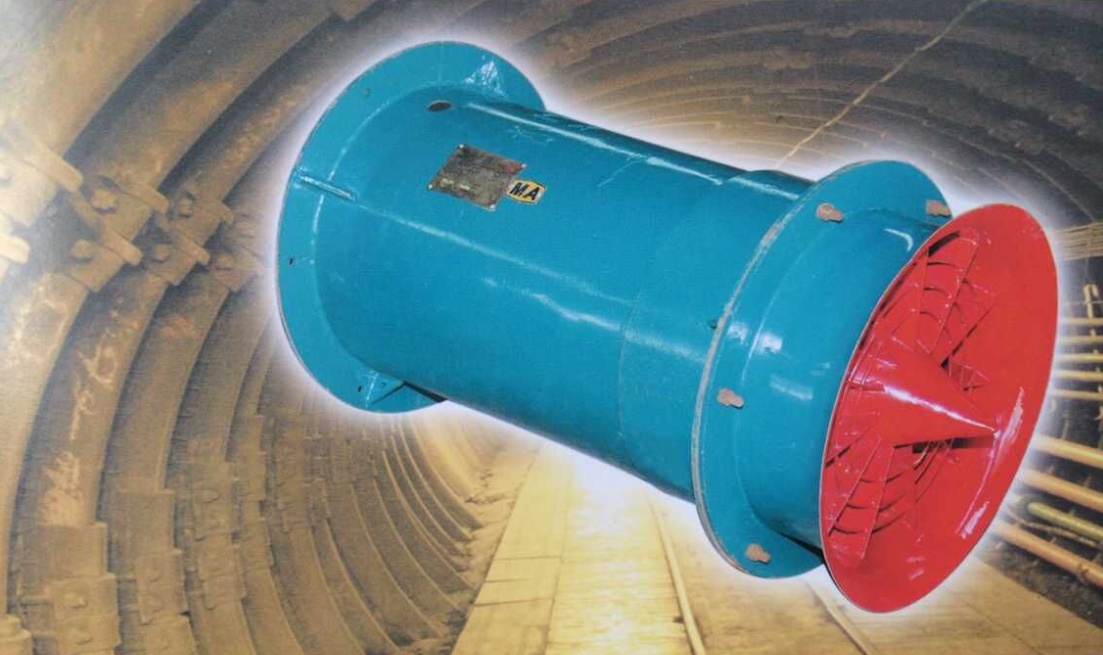

FBD矿用防爆型通风机、矿车及其配件


  产品特点：
  FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机），主 要用于具有甲烷气体爆炸性危险的煤矿井下，供煤矿采掘工作面中、长距离通风。  该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。该机的气动性能满足矿井掘进面局部定量通风的要求，在接上风筒后与管网系统配合损失小，送风距离长。


  工作原理
  该系列风机具有两台旋转方向相反的电动机，第一、二级叶轮分别直接安装在电动机的输出轴上，第二级叶轮兼有静叶的功能。运转时，空气在机壳与电动机安装筒体之间的环形空间内流动。气流进入第一级风叶轮获得能量后，再经第二级风叶轮加速，从出风口排出。


一、局部通风机的分类
根据用途可分为煤矿局部通风机、金属矿用局部通风机和非金属类矿用局部通风机，
煤矿局部通风机主要为防爆型，主要的风机型号有：FBDC煤矿用隔爆型抽出式对旋局部通风机、FBD煤矿用隔爆型压入式对旋局部通风机，FB煤矿用隔爆型压入式局部通风机、FQ煤矿用压入式气动局部通风机等三个类型。
金属矿用局部通风机和非金属类矿用局部通风机，主要是非防爆型，主要的型号有，JK系列矿用局扇通风机，FD、DJK系列矿用对旋局扇通风机，
二、煤矿用局部风机的名称
主要名称有：FBD压入式对旋轴流局部通风机、FBD对旋轴流局部通风机、FBD防爆对旋局部通风机、FBD局部通风机 、 FBD矿用隔爆型压入式对旋轴流局部通风机、FBD局部通风机 ，FBD防爆风机参数、FBD对旋风机参数
FBD通风机名称： FBD矿用隔爆型压入式对旋轴流局部通风机
三、煤矿用FBD通风机的使用环境
FBD通风机的使用环境的气体温度为-20～40℃，本产品通过气体的含尘量不得超过200mg/m3，应安装在煤矿井下瓦斯浓度小于1%的进风流中。
FBD通风机主要用危险的煤矿井下，供煤矿采掘工作面中、长距离通风。FBD局部通风机设计合理、通风距离长、工作效率高、节能效果明显、噪音低等特点。是煤矿井下通风的必要设备。
FBD通风机，主要用于煤矿井下作压入式局部通风机，也适用于其他矿山的局部通风厂合及各种隧道通风。通风机执行标准：企业标准Q/SDTS002-2007《FBD系列矿用隔爆压入式对旋轴流局部通风机》和行业标准MT222-2007《煤矿用局部通风机技术条件》。通风机按水平安装设计，其使用寿命不少于5年，且第一次大修前的安全运转时间按不少于1300h设计。
FBD通风机广泛使用在煤矿井下大、小掘进面进行压入式通风，亦可用于冶金、石化、电力、铁路、公路隧道等工业领域的通风换气。结构特征本型通风机主要由叶轮、电动机、筒体、底座、集流器和扩散器主要部件组成，消声为内置型，风机运行时噪声小本产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。根据不同的通风阻力要求，既可整机使用又可分级使用，从而减少通风电耗、节约能源。巷道长度在2000米以内可不移动风机正常送风，减少了工人的劳动强度，节约通风时间，是煤矿井下局部通风的理想设备。




FBD对旋通风机技术性能参数表

    型号                      转速       配用功率         风量m3/min       全压pa         外形尺寸

                                 r/min         kw                                                   长x宽x高（mm）

FBD№4.5/2x5.5       2900          2x5.5           232-152         311-3070     1600x700x760

FBD№5.0/2x7.5       2900          2x7.5           278-155         500-3400     1690x700x800

FBD№5.3/2x11        2930          2x11            320-220         500-4000     1880x730x840

FBD№6.0/2x15        2930          2x15            365-260         800-4700     2400x780x1020

FBD№6.0/2x22        2940          2x22            490-360         1200-5300    2450x780x1020

FBD№5.6/2x11        2930          2x11            320-220         500-4000     1880x700x840

FBD№6.0/2x15        2930          2x15            365-260         800-4700     2400x780x1020

FBD№6.0/2x22        2940          2x22            490-360         1200-5300    2450x780x1020
