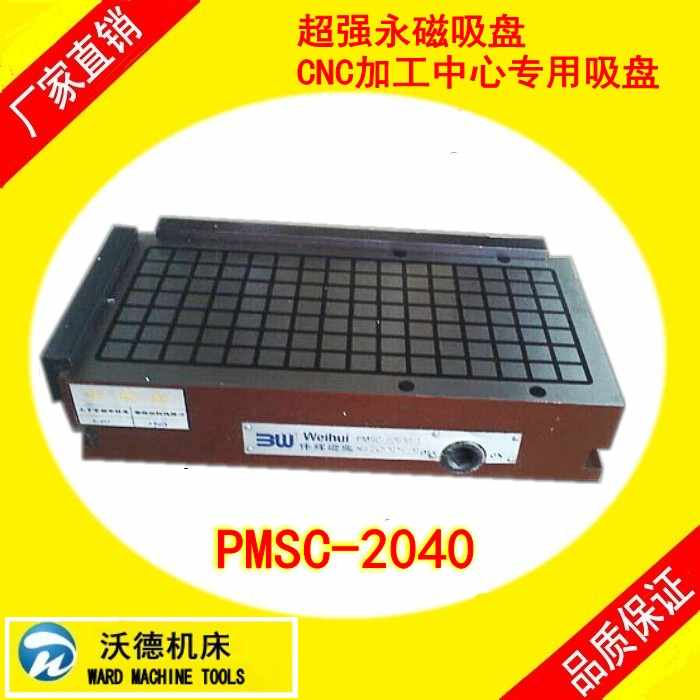

沃德机床超强永磁吸盘CNC加工中心专用
超强永磁吸盘CNC加工中心专用
* 详细信息
吸盘的比较
比较内容
超强磁盘
普通磁盘
吸力
吸力,吸力超强,磁力可以叠加,根据工件接触面积的增大而增大,可用于强力铣削
吸力微弱,磁力不能叠加,不能根据工件接触面积的增大而增大,通常用于磨削和电加工机床
精度
面板钢性大,稳定性好,在使用过程中不会产生形变,可实现精密加工.
面板钢性差,稳定性差,在使用过程中易产生形变,尤其是大面积加工
磁力均匀恒定可预知
独特的长方形技术,针对不同形状,不同大小,不同数量以及摆放在吸盘的不同位置磁力均恒定
针对不同形状不同大小,不同数量以及不同的摆放位置,磁力会不规则的变化
工件受力方向
水平四个方向可满足水平XY方向的加工,适用于铣削.
水平两个方向,仅适于单一方向加工
磁路结构
磁极成长方阵,磁束均匀渗透到工件底部,较浅而密集,通常情况1CM以上部分不显磁性
,磁束变化较大,可能会使加工显磁性,从而影响加工精度或磁化刀具和机床主轴
超强磁盘同电永磁的比较
比较内容
超强磁盘
电永磁
磁极结构
磁极面积小,可用于较小工件加工
磁极面积大,可用于较大工件加工
磁路结构
磁束均匀渗透到工件底部, 较浅而密集通常情况,6MM以下部分不显磁性,最薄可对2MM以上薄板件加工.
需工件有一定厚度,通常情况厚度小于6MM以下有可能会使工件表面显磁性
热量
无热量产生
有热量产生
剩磁
剩磁小
吸盘剩磁大
开关
手柄开关,结构稳定,维修方便简单
剩磁大,电开关,出现故障不易维护
强磁盘使用中注意事项及方法
1、工件摆放时应尽可能的多占磁极，以得到更大的吸引力，而不要对齐磁极；
2、超强吸盘是一组磁力装夹工具，它由磁性吸盘本体和其他可选配件组成，应尽可能利用配件，方能实现精密快速装夹对于较你工件要适当选用辅助档块；
3、对于大且底面形状不规则的工件，可选多个吸盘组合起来使用，从而完成装夹；4、对于大且底面平整的工件，可选用辅助块垫高来完成装夹；5、对于卧铣或钻床，可配合三脚架侧置吸盘，从面完成装夹；
6、对于较小工件，可一次装夹多个工件，从而达到提高工效的目的（因工件太小，放置最外的工件请选配辅助档块）；
7、为了保证吸盘的平面度与机床工作平台面的平行度，在吸盘安装到位后，用户对吸盘工作面进行精铣超强磁盘同普通一次。
型号Specifications
外形尺寸（mm）Size
导磁体Magnetic block（个）
导磁体吸力Magnetic force block(kgf)
总吸力Total suction(kgc)
A
B
H
PMSC-2025B
200
256
50
56
22.5
1260
PMSC-2525A
253
252
90
90
22.5
2025
PMSC-2040A
200
400
80
136
22.5
3060
PMSC-3030A
300
300
90
132
22.5
2970
PMSC-3040A
300
400
90
176
22.5
3960
PMSC-3040B
293
376
60
132
22.5
2970
PMSC-30100A
300
1000
90
352
22.5
7920
PMSC-3060A
300
600
90
275
22.5
6188
PMSC-3535A
350
350
90
183
22.5
4118
PMSC-4040A
400
400
90
240
22.5
5400
PMSC-4050A
400
500
90
300
22.5
6750
PMSC-4060A
400
600
90
375
22.5
8438
PMSC-4080A
400
800
90
480
22.5
10800
PMSC-5050A
500
500
110
400
22.5
9000
PMSC-50100A
500
1000
110
800
22.5
18000
